3D document
Met een 3D document kunnen eenvoudig details inzichtelijk gemaakt worden voor anderen. De 3D informatie is makkelijke leesbaar en daarnaast is een 3D document ook nog eens interactief. Alle wijzigingen worden ook meteen doorgevoerd in dit document. Bovendien kan er in een 3D document 2D informatie, zoals tekst, maatvoering en labels worden toegevoegd, hetgeen in het 3D venster niet mogelijk is.
Aanmaken van een 3D document
- Stel het 3D venster in met de gewenste kijkpositie en de gewenste informatie zichtbaar
- Gebruik eventueel de Marquee Tool en/ of een 3D Cut Away (menu view > Elements in 3D View > 3D Cutaway) om de gewenste selectie te maken
- klik ergens in het 3D venster op de rechtermuisknop en kies voor New 3D document from 3D...
- Sla het 3D document op als een View en voeg naar wens tekst, maatvoering en labels toe

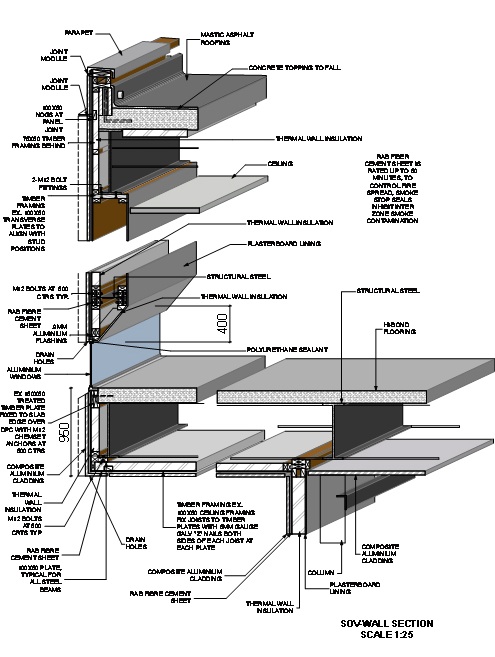

Het 3D document laat automatisch, middels een duidelijke weergave de kleur en doorsnede arcering van de

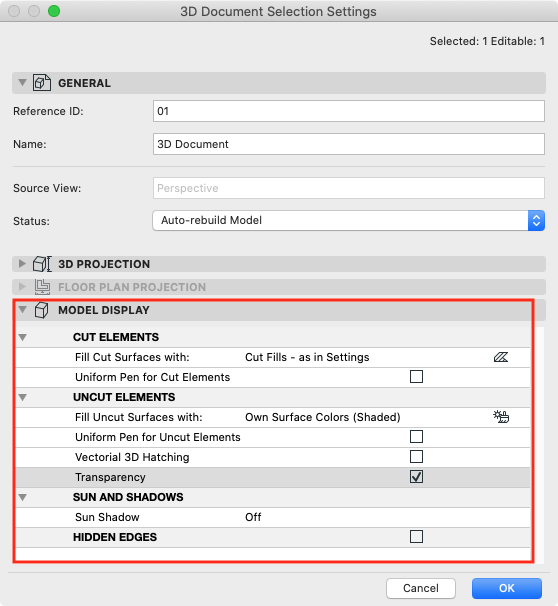

building materials zien. Het is ook mogelijk om een andere weergave te kiezen door in de 3D document settings de Model Display aan te passen.
Op een zelfde manier is het ook mogelijk om 3D documenten te maken van de plattegronden. Open de gewenste plattegrond view en klik met de rechtermuisknop ergens in het venster. Kies voor
New 3D document from floor plan...
Voor het aanpassen van het 3D document, bijvoorbeeld vanwege een andere positie van het 3D venster, is het niet persé nodig om een nieuw 3D document aan te maken. Via het rechtermuisklik menu kan er ook worden gekozen voor het commando 'Redefine 3D document...'.
