3D DWG openen

3D DWG openen

Een 3D DWG kan als object aan een ARCHICAD bestand worden toegevoegd:

Openen

  1. Ga naar het menu File > Libraries and Objects > Open Object

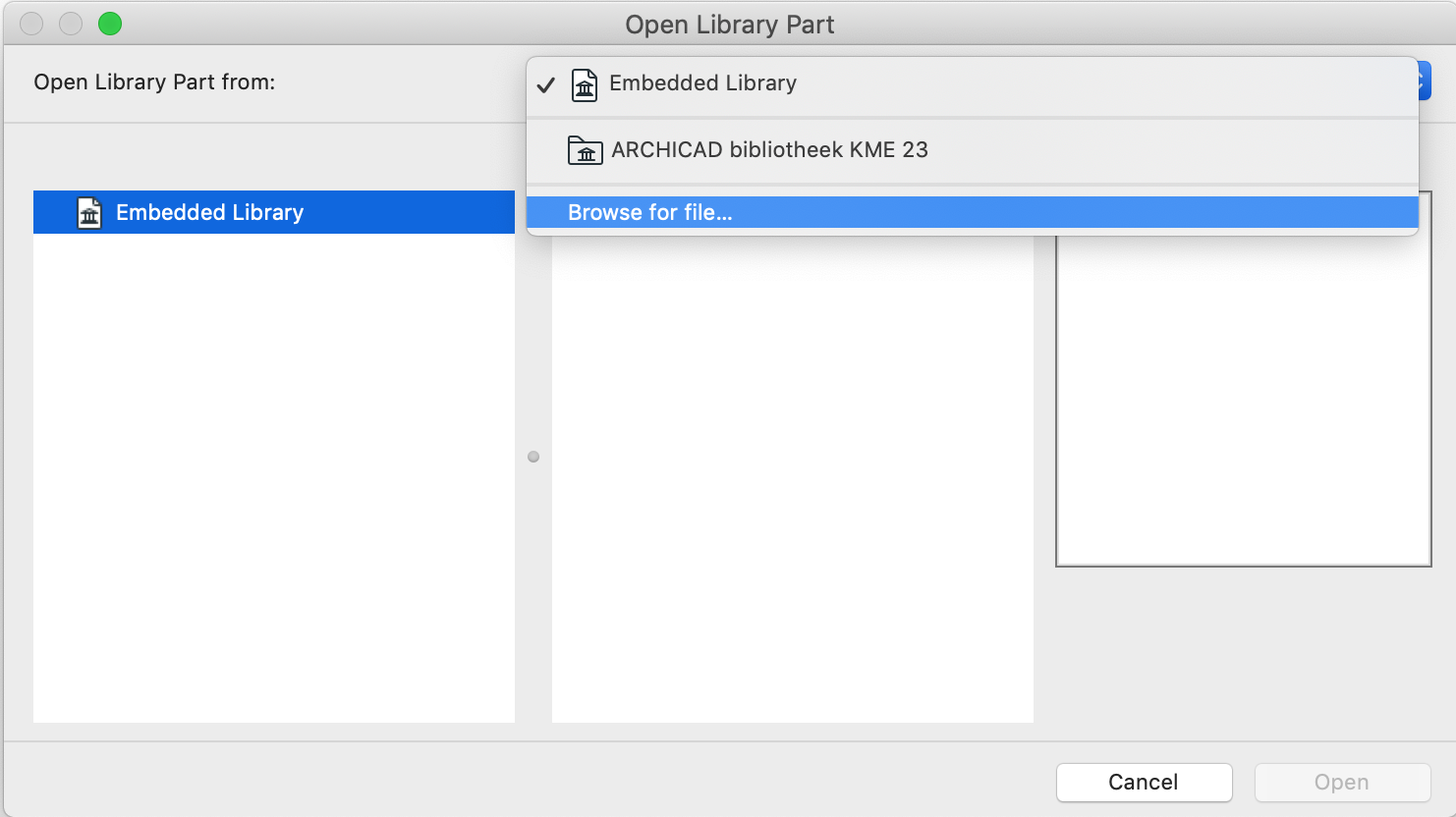

  2. Selecteer bij 'Open Library Part from:'  'Browse for file...'


    De browser wordt geopend
  3. Selecteer het DWG-bestand

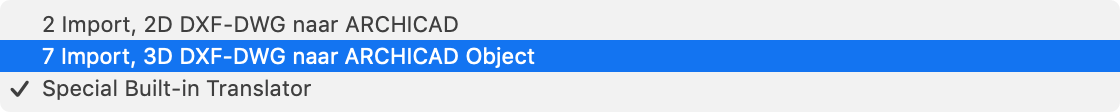

  4. Kies Translator '7 Import, 3D DXF-DWG naar ARCHICAD Object'

  5. Kies voor Open

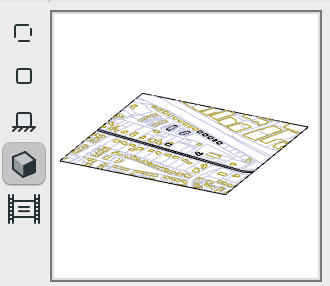

    Controleer eventueel of het object een 3D weergave heeft door in de preview op 3D weergave te klikken

Opslaan

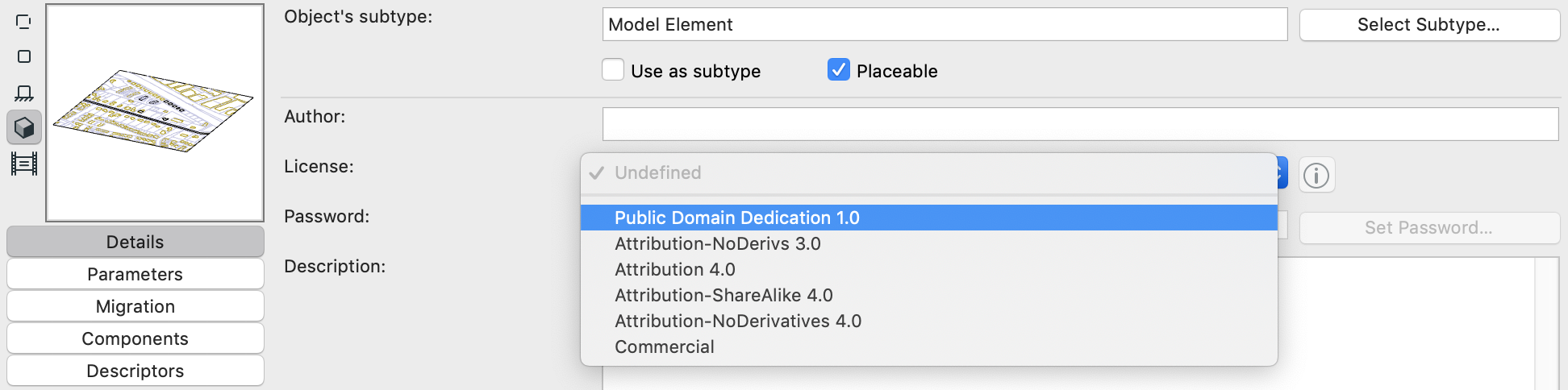

  1. In het menu van het object ‘Details' moet een 'License' gekozen worden
    Kies voor: Public Domain Dedication

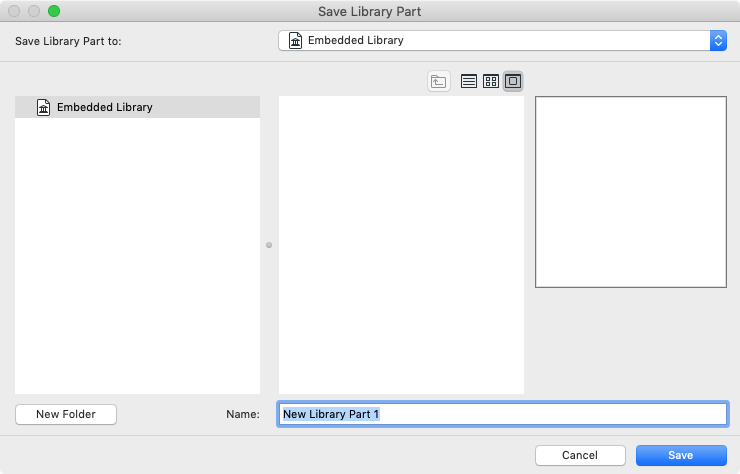

  2. Sla het bestand op in de 'Embedded Library' of in een 'Linked Library'


    Het is niet mogelijke om het object vergeten op te slaan: bij het afsluiten van het venster vraagt ARCHICAD hier automatisch om.

Plaatsen

Via het object-gereedschap kan het nieuwe object worden geplaatst.
Voeg in het object aan het 2D Symbol hotspots toe om het object makkelijker te kunnen selecteren en/of plaatsen.
Kijk voor meer informatie op  GRAPHISOFT Helpcenter >
