3D View op ooghoogte
In Archicad is het mogelijk om het 3D standpunt op ooghoogte (1.650mm) in te stellen. Dit kan als volgt:
- Open het 3D venster

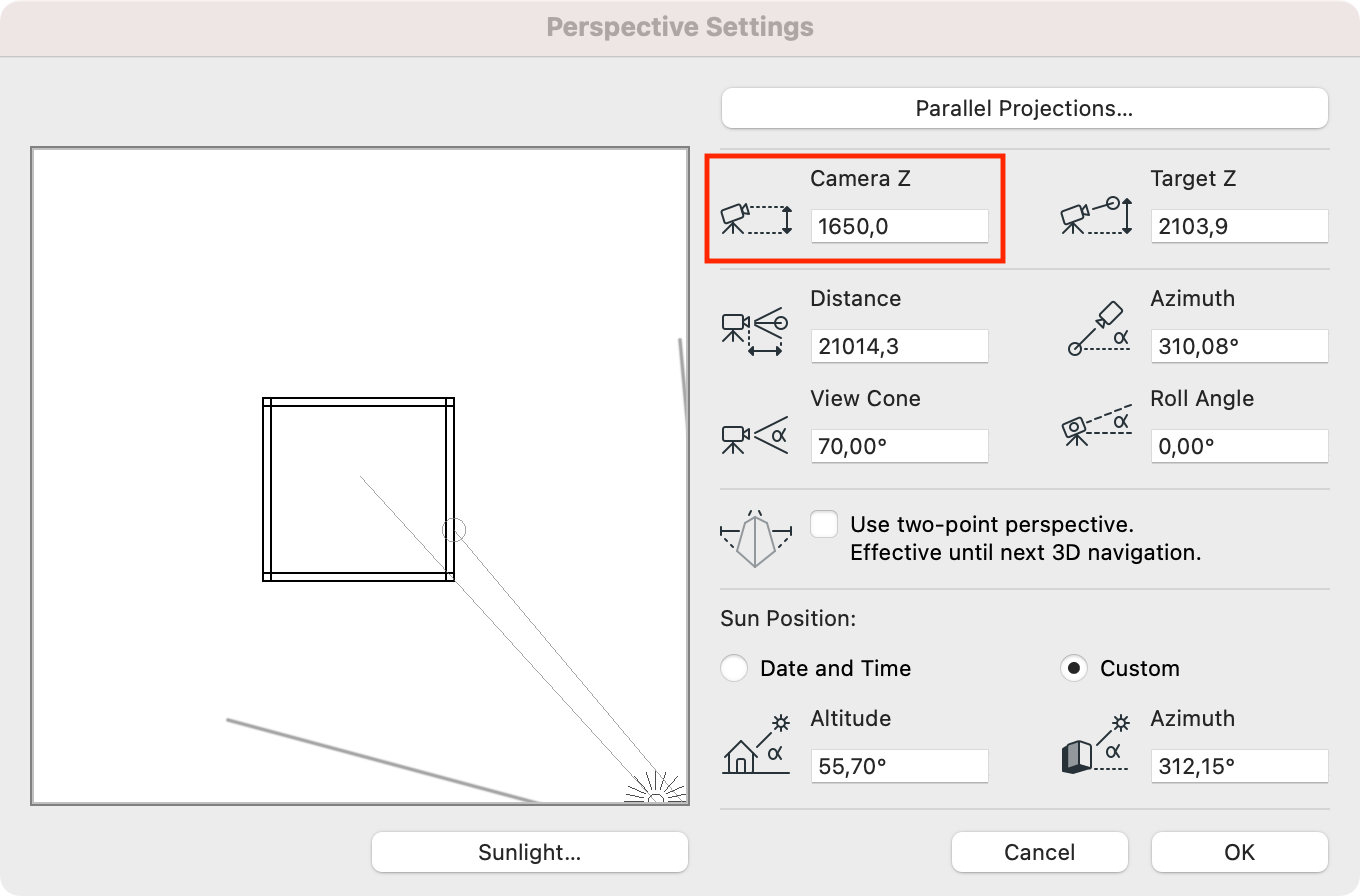

- Ga naar: View > 3D View Options > 3D Projection Settings...
- Vul bij 'Camera Z' de gewenste hoogte in
- Klik 'OK' en sla eventueel het nieuwe standpunt op als View
