Afmetingen deurpanelen
De Deur en raam marker KM biedt de mogelijkheid om aangepaste afmetingen te tonen in plattegrond en in de Schedule. Met deze optie kunnen standaard afmetingen nabewerkt worden om andere afmetingen te tonen:
- Breedte en hoogte van het deurpaneel: hierbij wordt de dagmaat genomen en een stelruimte bij opgeteld
- Breedte en hoogte van stalen kozijnen: hierbij wordt de breedte en hoogte van de opening genomen en deze aangevuld met de overmaat van het kader
Tonen aangepaste afmetingen in plattegrond

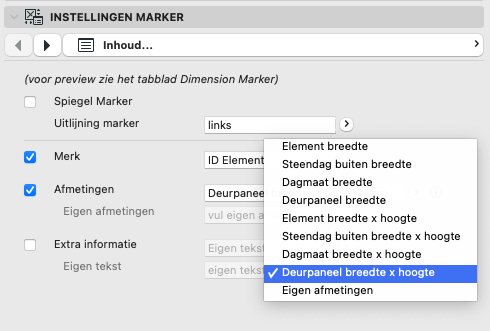

- Koppel de Deur en raam marker KM aan de deur door in het Door Settings venster naar Dimension Marker te gaan en voor de Deur en raam marker KM te kiezen
- Ga in het tabblad Instellingen Marker naar het sub-tabblad Extra

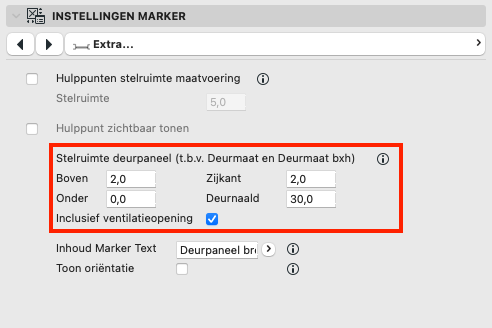

- Daarin kunnen stelruimten worden ingesteld. Deze stelruimten worden afgetrokken van de Sponningmaat zoals deze in het deur zelf is genoteerd.

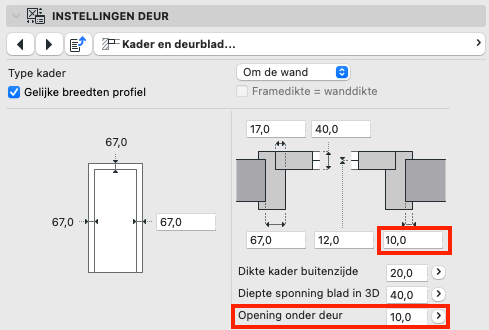

Ook de maat onder de deur kan worden meegenomen en de overmaat bij de 'om de wand'. Deze kunnen worden ingesteld in Instellingen deur > Kader en deurblad - De uitgerekende afmeting kan nu in de plattegrond worden getoond met de marker door in het tabblad
Tonen aangepaste afmetingen in Schedule
Om deze gegevens ook in de Schedule te tonen moeten ook de volgende handelingen worden uitgevoerd :
- Kies in het tabblad Extra welke -door de Marker bewerkte- gegevens beschikbaar moeten worden gemaakt
- Bij de keuze Automatisch zal gekeken worden welke in het tabblad Inhoud gekozen is.

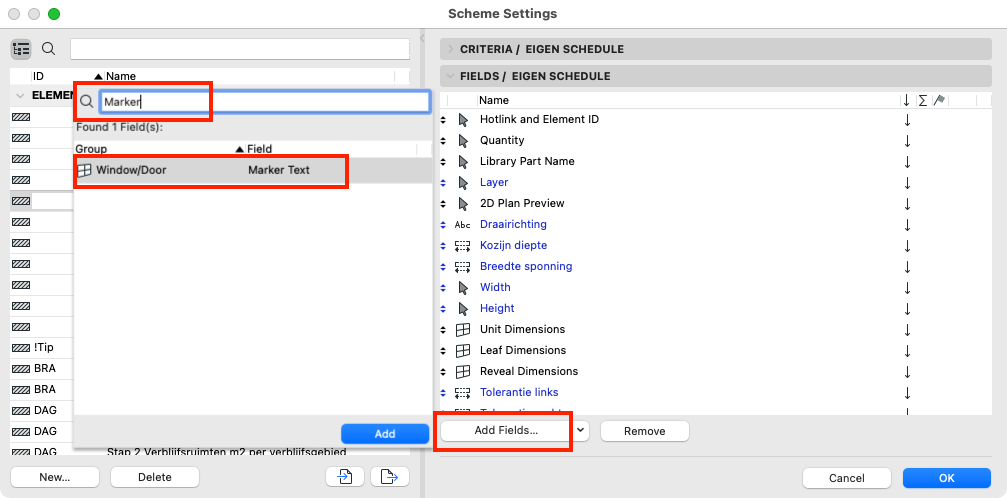

- In de Schedule kan nu het Field Marker Text worden toegevoegd. Dit veld bevat de door de Marker bewerkte gegevens.
Deze methode werkt ook voor stalen kozijnen. Dit zijn deuren waarbij de optie ‘om de wand’ onder Instellingen deur > Kader en deurblad is gekozen
