Afschuinen van wanden
Er zijn verschillende methode om wand af te schuinen of af te knippen. Ieder van deze methoden heeft zijn eigen toepassingen.

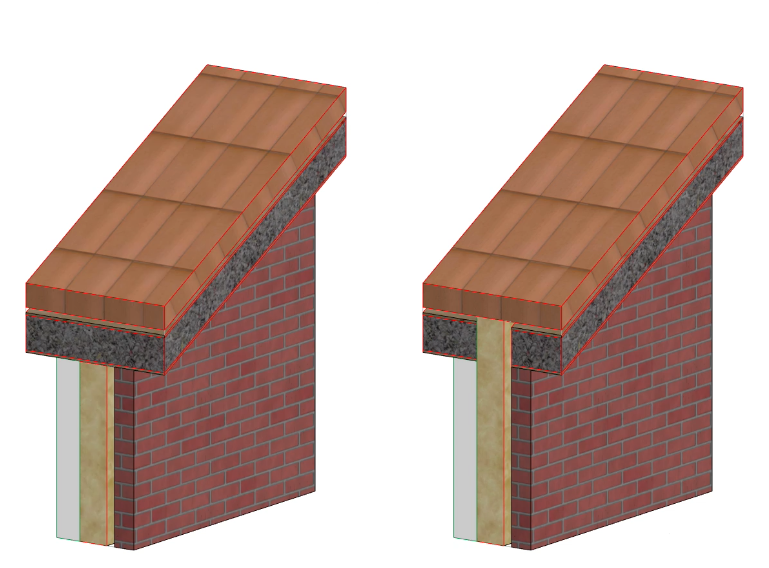

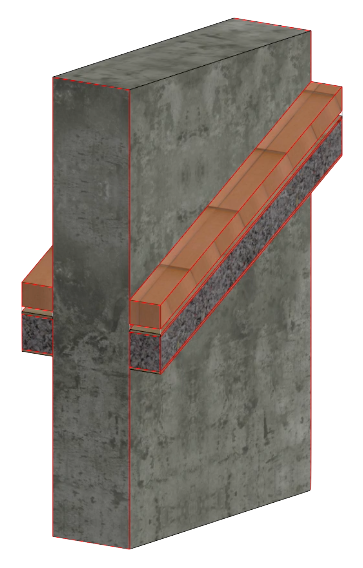

Trim to Roof
Trim to Roof
(4) werkt uitstekend in situaties waarbij het dak groter is dan de gebouwenvelop. De wanden gaan verbinding aan op basis van hun Building Material Priorities. Steekt de wand onder het dak uit, dan verdwijnt dat gedeelte van de wand volledig in 3D
Solid Element Operations
Met de methode Solid Element Operations
(3) en de optie 'Subtract with Upwards extrusion' wordt de wand van boven weggesneden. De bovenkant wordt in één vlak afgesneden, de Building Materials gaan geen interactie met elkaar aan.
Een verbinding op schilniveau is toe te voegen met Connect > Merge. Daarbij wordt gekeken naar de sterkte van de Building Materials.
Crop to Roof
Deze methode werkt alleen bij Single Plane Roofs
(2). De wand wordt permanent afgesneden en de bovenkant krijgt over de hele breedte de Surface van de zijkant van de wand. Bij een wijziging van een van de elementen moet de Crop actie handmatig ongedaan worden gemaakt en opnieuw worden uitgevoerd.
KeyMember Raam ‘Afsnijding wand’
Dit raam-object
(1) kan een wand afsnijden door handmatig de juiste positie te kiezen. Het voordeel van dit object is dat een juiste plattegrond-weergave kan worden getoond.
Overzicht
Trim to Roof |
Solid Element Operations |
Crop to Roof |
Raam-object |
|
Beïnvloed element buiten geometrie |
Ja |
Nee |
Nee |
Nee |
Volgt wijzigingen |
Ja |
Ja |
Nee |
Nee |
Gebruik Building Materials |
Ja |
Nee (tenzij Merge) |
Nee |
Nee |
Beïnvloed plattegrond weergave |
Nee |
Nee |
Nee |
Ja |
Wand wordt ingekort |
Nee |
Nee |
Optioneel |
Nee |
Wand wordt verlengd |
Nee |
Nee |
Nee |
Nee |
