Afwerkingen met het Morph-gereedschap

Afwerkingen met het Morph-gereedschap

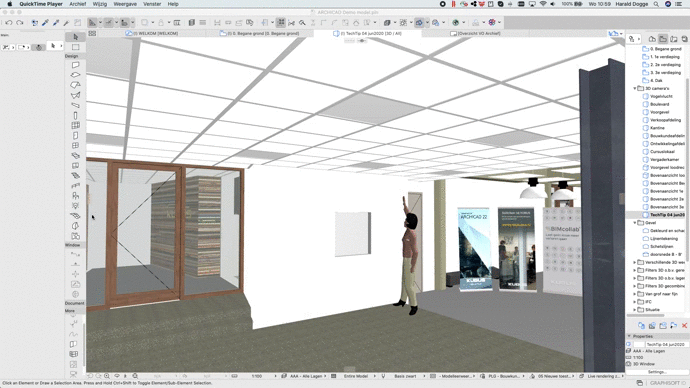

Voor visualisatiedoeleinden en exacte afwerkstaten kunnen in ARCHICAD aanvullende Morphs geplaatst worden, bijvoorbeeld als vlakken op een wand. Dat is met name handig wanneer een wand of vloer gedeeltelijk een specifieke afwerking krijgt. Het plaatsen van de Morph-vlakken werkt snel en makkelijk in het 3D venster:
  1. Navigeer door het 3D model
  2. Activeer de Morph Tool en kies de geometriemethode 'Rectangular'
  3. Kies het gewenste materiaal
  4. Houd de spatiebalk ingedrukt en klik op het vlak waarop de afwerking geplaatst moet worden
  5. Pas de vorm van de afwerking waar nodig aan met de beschikbare pet-palet bewerkingen
Op de plek van ramen en deuren worden automatisch openingen in de Morphs geplaatst. De methode kan ook voor afwerkingen op dagkanten van openingen gebruikt worden.

Tips

  1. Na het plaatsen van Morphs kunnen in Schedules de exacte hoeveelheden van de afwerkingen berekend worden
  2. Plaats de vlakken 1 mm voor het achterliggende element zodat er geen flikkering ontstaat in de visualisatie
  3. Geef Morphs de juiste classificatie mee, om de correcte ARCHICAD properties in beeld te krijgen en vooral voor een goede export van het model naar IFC
