Automatische bladnummers op Layout boekjes

Automatische bladnummers op Layout boekjes

In deze tip wordt uitgelegd hoe op een makkelijke manier een automatische bladnummering toegevoegd kan worden op presentatie-, detail- en kozijnen-boekjes doormiddel van de Autotext functie.




  1. Maak de Master Layout aan voor het A4 of A3 boek
  2. Maak een nieuwe Layout aan en kies de gewenste Master Layout

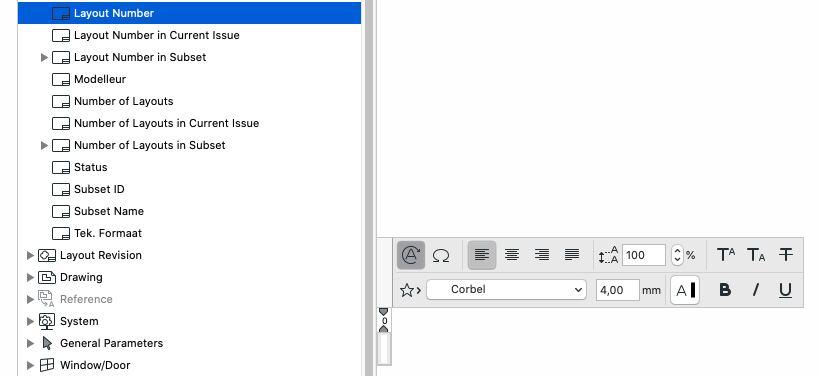

  3. Plaats met het tekst gereedschap de auto-tekst voor “Layout Number” op de Layout
  4. Plaats de gewenste View op de Layout

In het geval van een ramen- en deuren-boekje:
  1. Open de Drawing Settings
  2. Vink de functie voor “Split Drawing among Multiple Layouts” aan

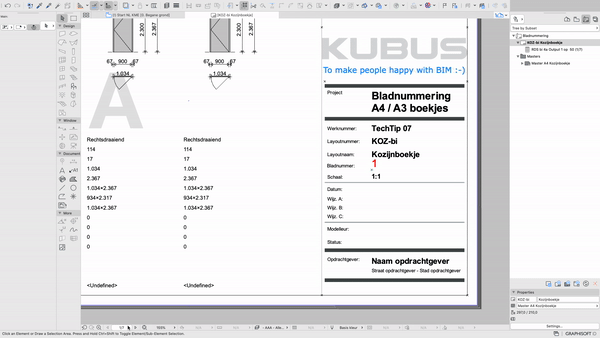

  3. Positioneer de Drawing op de Layout
  4. Gebruik de “Restructure Table” functie uit het pet pallet om de Drawing aan te passen aan de lay-out
    De Drawing wordt verdeeld over meerdere lay-outs en de bladnummering wordt automatisch aangepast
De auto-tekst voor "Layout Number" kan op elke gewenste Layout worden geplaatst. De nummering volgt de volgorde van de lay-outs in het Layout Book. Ook de lay-outs in de Subsets worden meegenomen. Wijzigingen in de volgorde van lay-outs worden direct verwerkt in de nummering.
