Belastingen in constructief analytische modellen

Belastingen in constructief analytische modellen

Om architecten en bouwkundig ingenieurs in staat te stellen samen te werken zonder gegevensverlies, ondersteunt het structurele analysemodel in Archicad belastingen en belasting-gerelateerde gegevens. Deze gegevens zijn ook beschikbaar via het SAF-formaat.
Gedurende de gehele workflow wordt de belasting-gerelateerde informatie bewaard in het BIM-model en is deze op elk moment toegankelijk. Inclusief de belasting gerelateerde gegevens die niet door Archicad worden herkend. Er is geen data verlies, wanneer het SAF-bestand opnieuw wordt geïmporteerd in het structurele analyseprogramma.
  1. Visualiseer en wijzig belastingen in het Structural Analytical Model.
  2. Bekijk en beheer belasting-gerelateerde wijzigingen via de Model Compare en Issue Management.
  3. Plaats nieuwe belastingen in de vorm van Puntlasten, Lijnlasten en Vlaklasten in Archicad.
  4. Gegevens van belastingen en belastingcombinaties kunnen worden gedefinieerd in Archicad.

Belastingen in de 'Werkomgeving Constructief'

Kies de 'Werkomgeving Constructief 25' om het gereedschap voor belastingen te activeren.
In het gereedschappen menu (Toolbar) verschijnen de nieuwe gereedschappen voor:
- Puntlasten
- Lijnlasten
- Vlaklasten



Met het activeren van de 'werkomgeving constructief' wordt ook de knoppenbalk weergegeven met daarin de knoppen voor:
- Weergave van de belastingen (View > Structural Analytical Options > Loads)
- Beheren van de belastingen (Options > Load Manager)
- Aanmaken en beheren van belastingcombinaties (Options > Load Combinations)


In de 'Options > Project Preferences > Structural Load Units' kunnen de belastingwaarden worden ingesteld:

Belastingen Managen

Een gestroomlijnd beheer van verschillende belasting-combinaties welke ook visueel inzichtelijk gemaakt kunnen worden middels het 'Load Case Pallet'. Het pallet en de optie voor belasting-scenario's in de Viewsettings maken het mogelijk om al de belastingen in het project te beheren en te visualiseren. Visualiseer, wijzig of verwijder belastingen voor het gehele project in een handeling. Het Load Case Pallet biedt een optimale workflow met de constructeur: importeer de belasting data en maak met de Model Compare optie direct de verschillende belasting-scenario's inzichtelijk in elke View en met alle belasting-combinaties tegelijk zichtbaar.

Load Case Pallet

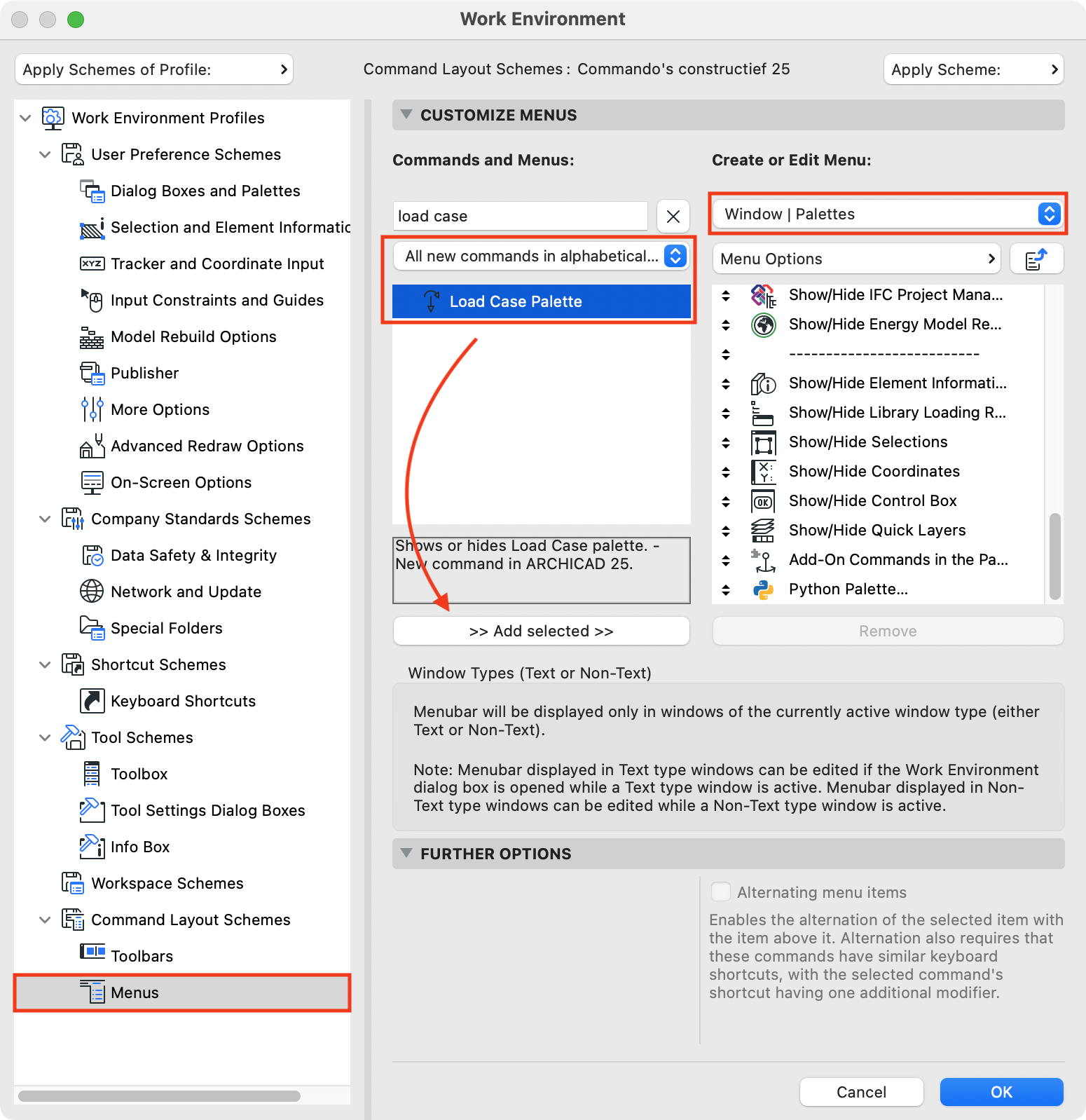

Voeg het pallet toe aan het menu Window in de werkomgeving (options > Work Environment) :


Gebruik het pallet om:

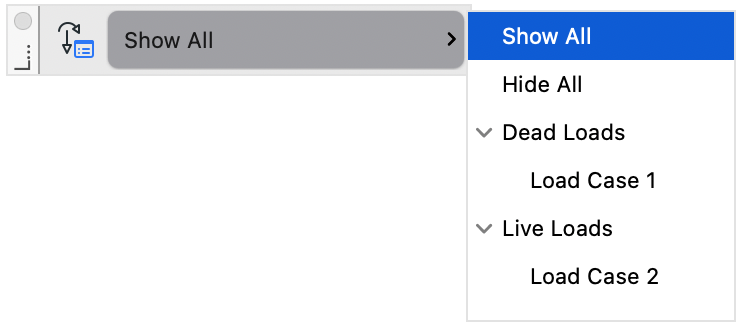

  1. De zichtbare belasting-combinaties in te stellen (niet nodig om extra dialoog vensters te openen)
  2. Toon of verberg alle belasting-combinaties ineens

"Show All Loads" in Viewsettings

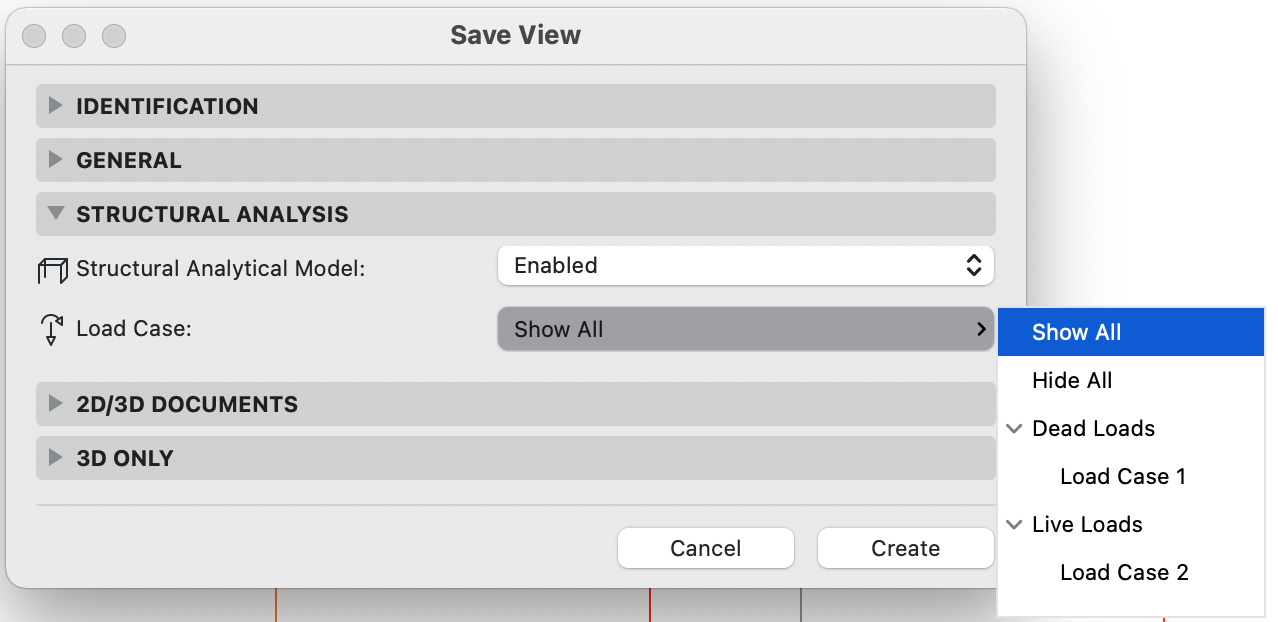

Save via de Viewsettings de optie voor "Show All" in een aangemaakte View. Dit maakt het mogelijk om de verschillen te controleren van alle belasting-combinaties tijdens een "Model Compare". Hiermee bespaar je de moeite om aparte Views aan te maken voor elke belasting-combinatie en deze een-voor-een met elkaar te vergelijken.

View Settings:

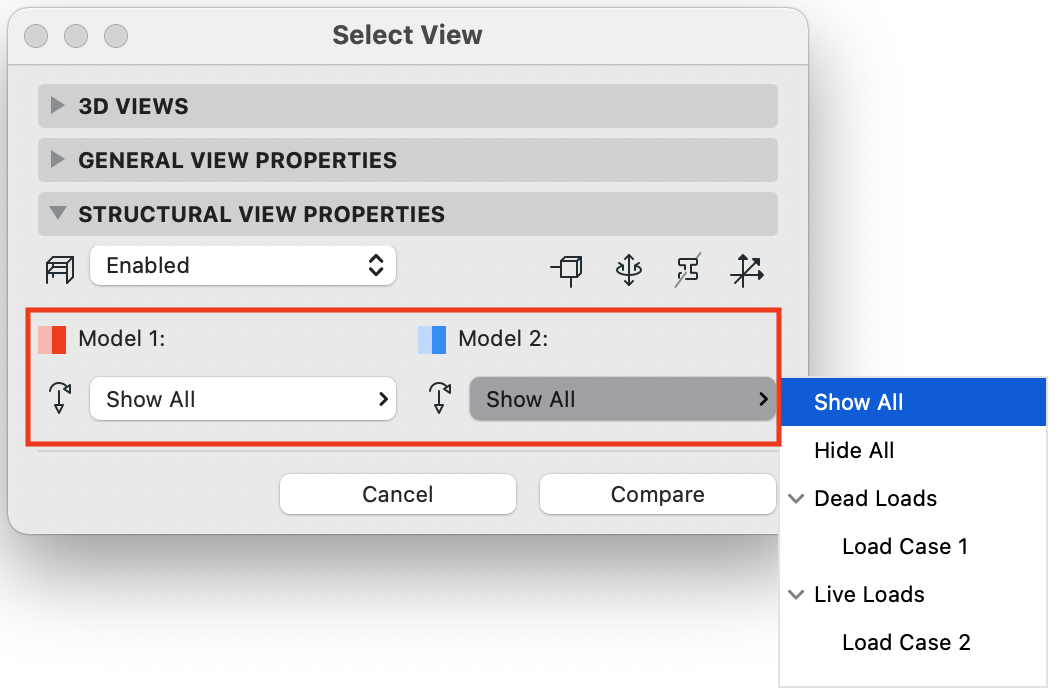

Model Compare > Select View :

Belastingen toevoegen

Bij het plaatsen van belastingen op elementen kunnen de volgende functies worden benut:
  1. Bij het plaatsen van een belasting wordt, middels de pre-selectie duidelijk aangegeven op welk element de belasting geplaatst zal worden
  2. Als er met de cursor boven overlappende elementen wordt gezweefd kan met de TAB toets geswitcht worden tussen beide elementen

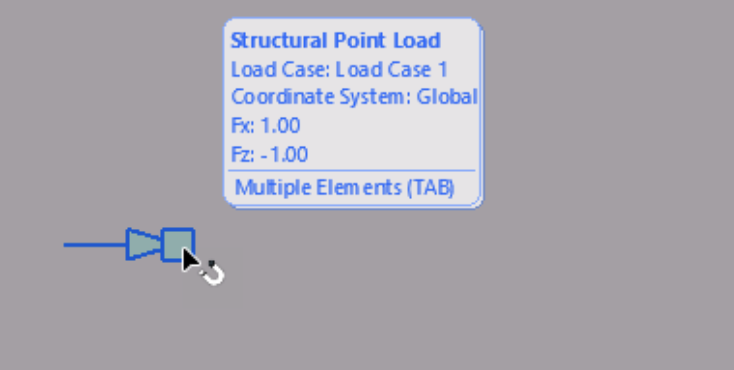

  1. Maak gebruik van de 'info tags' die zijn gekoppeld aan de belastingen om ze makkelijk te identificeren en te selecteren
  2. Krijg voor elke belasting snel inzicht in de: belasting waarden, belasting-combinatie en het coördinaten systeem

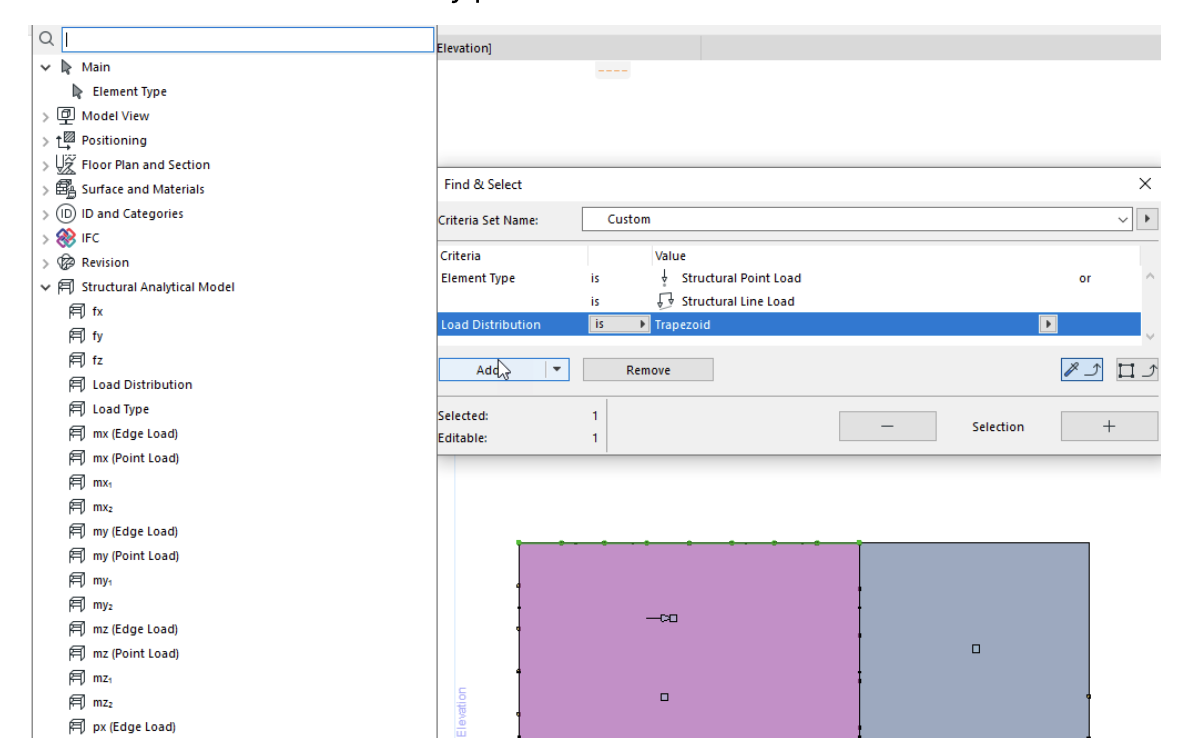

  1. Gebruik het Find & Select venster om belastingen te selecteren op basis van specifieke belasting parameters


Weergave

Belastingen zijn zichtbaar te maken in alle Model Views inclusief Layouts, doorsneden en gevels
