Brandwerendheid symbool

Brandwerendheid symbool

Het brandwerendheid symbool kan op verschillende manieren in beeld worden gebracht:
  1. een ingebouwde keuze optie in de ramen en deuren zelf
  2. een los 'Label Brandweerstand KM' dat met het Label gereedschap moet worden geplaatst
Het voordeel van het losse label is dat je ook Archicad Properties kunt gebruiken. Deze properties kunnen helpen met Graphic Overrides en Schedules. Het losse label kan ook op wanden, vloeren en daken worden geplaatst, zowel in de plattegrond als in de doorsnede. Het is flexibeler qua weergaveopties; de brandwerendheid kan bijvoorbeeld in tekst worden getoond.
Het voordeel van het ingebouwde symbool is dat deze ook in de plattegrondsymbool van een Schedule kan worden getoond.

Ingebouwde brandweringsymbool

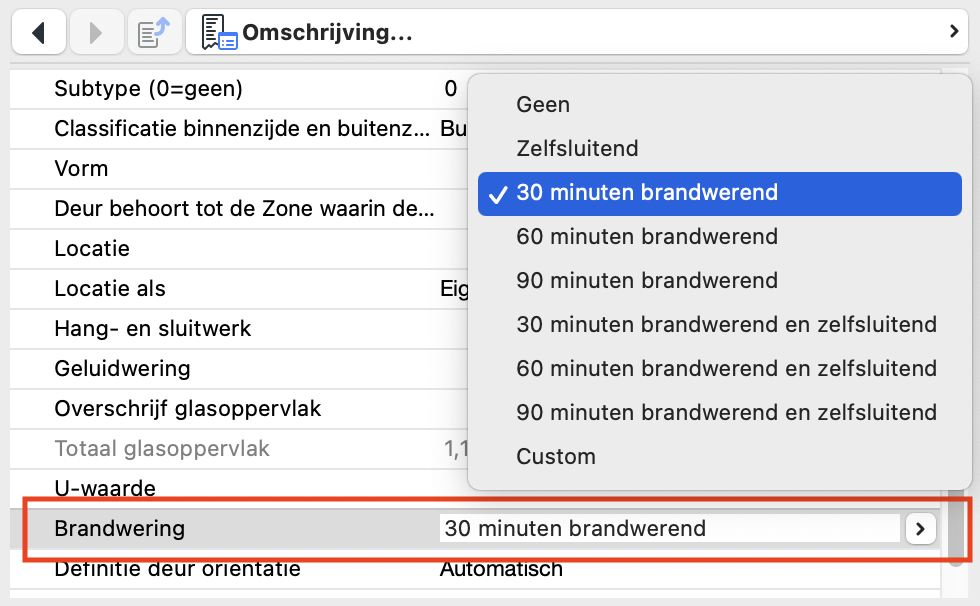

In ramen en deuren kan de mate van brandwerendheid worden ingesteld. Het bijbehorende 2D-symbool wordt dan direct getoond. Dit kan onder: Settings > Omschrijving > Brandwering

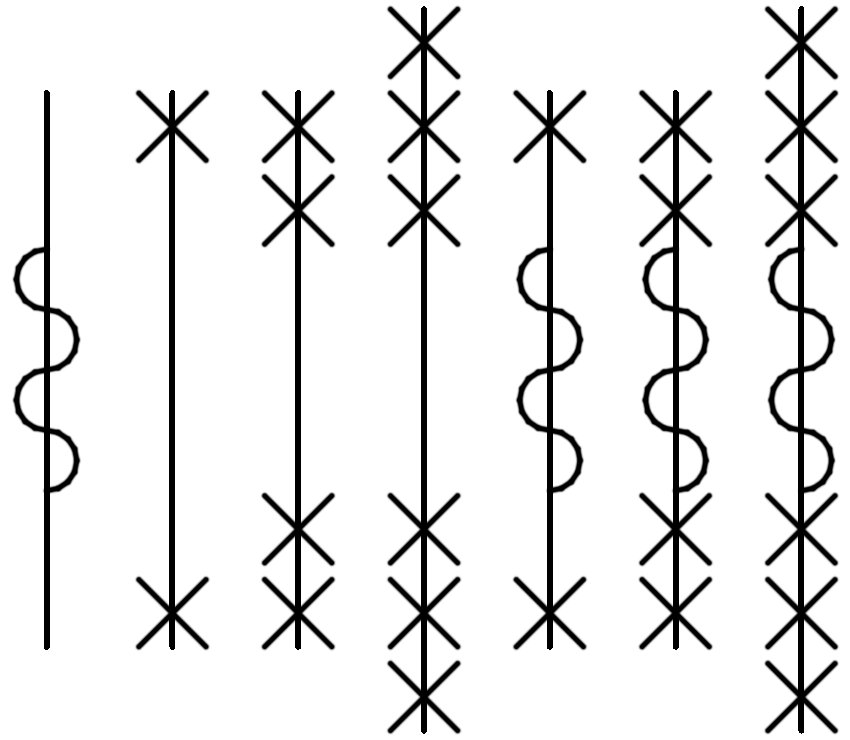

  1. Zelfsluitend
  2. 30 minuten brandwerend
  3. 60 minuten brandwerend
  4. 90 minuten brandwerend
  5. 30 minuten brandwerend en zelfsluitend
  6. 60 minuten brandwerend en zelfsluitend
  7. 90 minuten brandwerend en zelfsluitend
Info
Vanaf Archicad 28 KeyMember Editie release 2 zijn dezelfde opties beschikbaar voor ramen en deuren.
Het symbool kan getoond of verborgen worden met een optie in de Model View Options Combination:

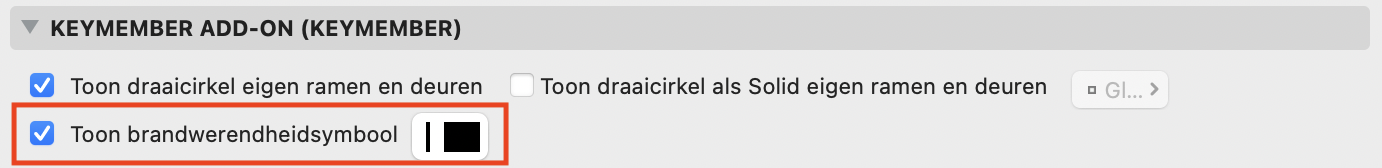

  1. Archicad 28 KeyMember Editie release 2:
  1. Archicad 27 en ouder:

Label Brandweerstand KM

Enkel Label plaatsen

  1. Kies het Label gereedschap en stel het naar wens in

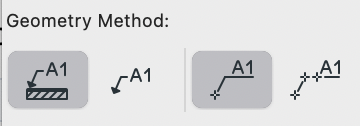

  2. Zorg dat de Geometry Method 'Associative' is gekozen. De methode zorgt ervoor dat het Label de informatie uit het element kan ophalen

Meerdere Labels plaatsen

  1. Selecteer niets en stel eerst het Label op de gewenste manier in
  2. Selecteer dan alle elementen een label moeten krijgen
  3. Kies uit het menu Document > Annotation > Label Selected Elements of het icoon in de standaard Toolbar:

Bepalen brandwerendheid

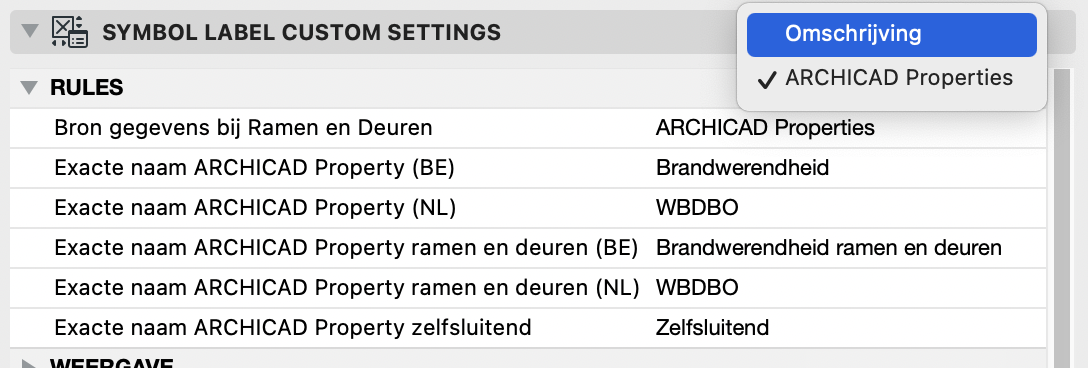

Onder het kopje Rules kan worden bepaald waar de brandweerstand in het element wordt ingevuld.
Voor ramen en deuren kan er worden gekozen om de waarde te halen uit twee verschillende plekken (Bron gegevens bij Ramen en deuren):
  1. Omschrijving: dezelfde plek als het ingebouwde brandweringsymbool, namelijk in de Settings > Omschrijving > Brandwering
  2. Archicad Properties: dan gelden de regels hieronder.
Voor elementen anders dan Ramen en deuren, zoals wanden, vloeren en daken wordt de waarde van de brandwering uit één van deze Properties gehaald. Het verschil tussen BE en NL ontstaat omdat WBDBO geen bekende term is in België:
  1. Exacte naam Archicad Property (BE) - Brandwerendheid
  2. Exacte naam Archicad Property (NL) - WBDBO
Indien bij 'Bron gegevens bij Ramen en deuren' voor 'Archicad Properties' is gekozen, dan wordt de waarde uit één van deze Properties gehaald:
  1. Exacte naam Archicad Property ramen en deuren (BE) - Brandwerendheid ramen en deuren
  2. Exacte naam Archicad Property ramen en deuren (NL) - WBDBO
De Zelfsluitend eigenschap wordt op één van deze manieren achterhaald:
  1. Als bij 'Bron gegevens bij Ramen en deuren' de optie 'Omschrijving' is gekozen, wordt deze geëxtraheerd uit de gekozen optie in Settings > Omschrijving > Brandwering
  2. Als bij 'Bron gegevens bij Ramen en deuren' de optie 'Archicad Properties' is gekozen, dan wordt de Archicad Property genomen die achter 'Exacte naam Archicad Property Zelfsluitend'. Standaard is dat de Archicad Property 'Zelfsluitend'
Info
Als de waarde zich in een andere property bevindt, kun hier een eigen property ingevuld worden

Weergave opties

Dit zijn opties die af en toe moeten worden gekozen, afhankelijk van het element dat wordt gelabeld:
  1. Lengte lijn: de lengte van de lijn kan worden ingesteld
  2. Eenzijdig brandwerend: het symbool kan aan één zijde worden getoond
  3. Wissel zijde: bij eenzijdig kan het symbool aan de andere zijde worden getoond
  4. Tekst: het aantal brandwerendheid minuten of andere tekst kan worden getoond naast het symbool
  5. Tekst dubbelzijdig: de tekst kan aan beide zijden worden getoond
  6. Spiegel om de as: de tekst kan aan de andere kant worden uitgelijnd
  7. Spiegel in doorsnede/gevel: Bij daken wordt de helling automatisch uitgelezen, maar kan soms verkeerd om zijn. Met deze optie kan dat omgedraaid worden.

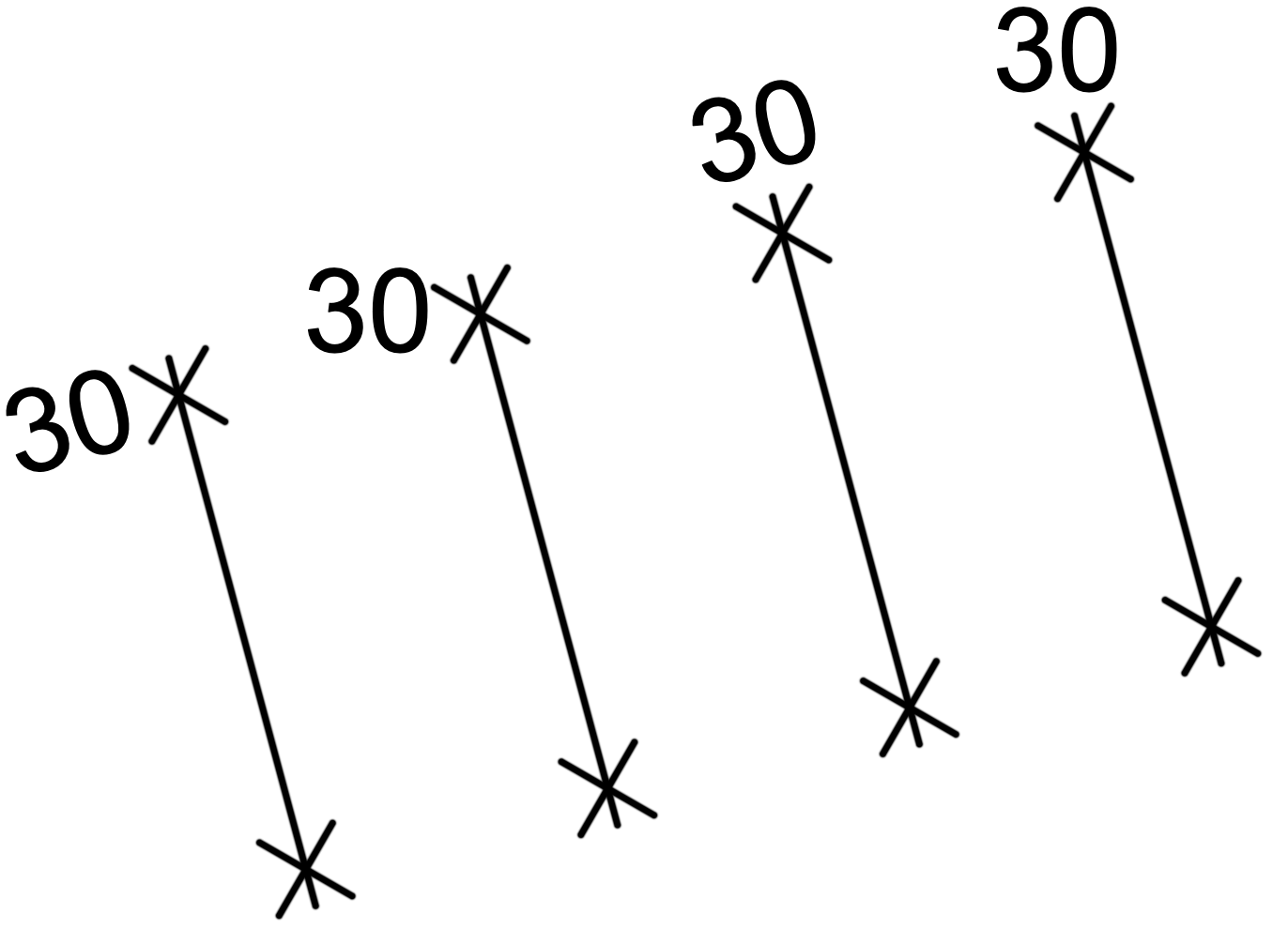

  8. Richting tekst: Dit kan op 4 manieren worden ingesteld:
  9. Verplaats de helft van de wanddikte: Als het Label op een wand wordt geplaatst, zal deze automatisch in het midden van de wand komen te staan

Weergave

Onder weergave staan de opties die normaal gesproken gelijk zijn voor alle type elementen en vaak onderdeel zijn van een standaard bureauafspraak:
  1. Lijn: De lijn kan worden getoond of verborgen
  2. Kruizen of zelfsluitend symbool: Deze kunnen worden verborgen, zodat alleen de tekst zichtbaar blijft

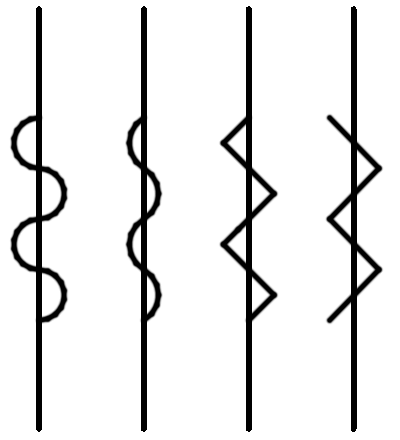

  3. Type zelfsluitend symbool: Er kan worden gekozen uit verschillende symbolen:
  4. Cirkel symbool bij 20min: Als er 20 minuten brandwering is ingesteld, dan worden een cirkel getoond, anders een kruis

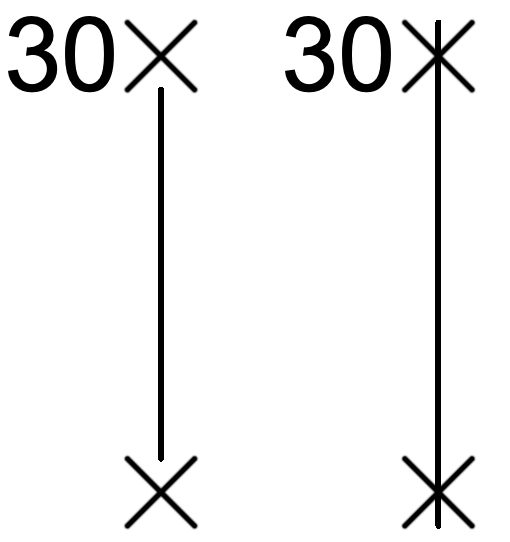

  5. Kruis los van lijn:
  6. Dubbel kruis: Bij 60 en 90 minuten zal een dubbel of drie-dubbel kruis verschijnen
