Dagmaat behouden bij oprekken deur met zijlicht

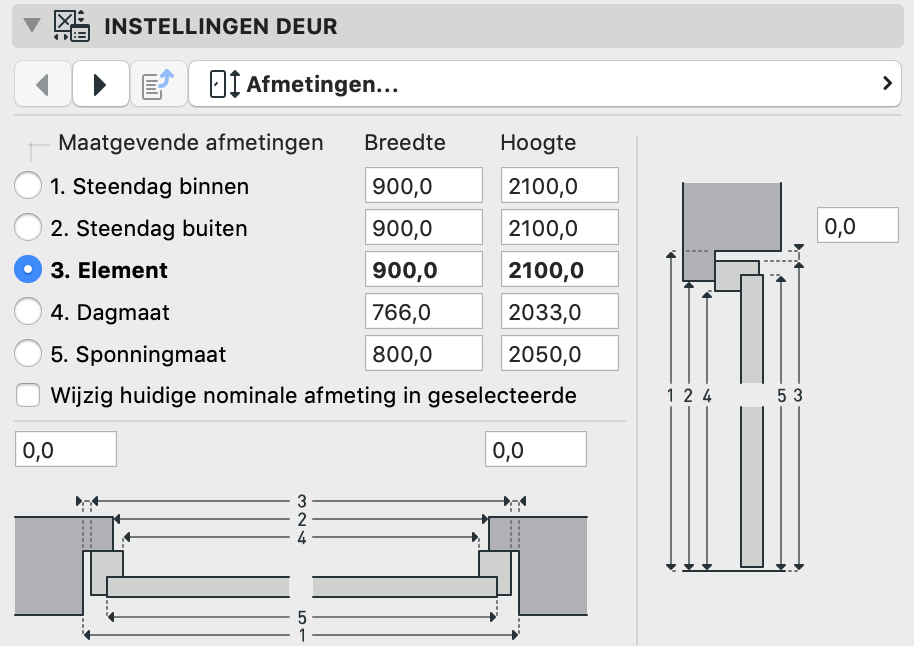

Bij het oprekken van deuren met zijlicht(en) is het resultaat afhankelijk van de gekozen nominale maat in het tabblad afmetingen.
Steendag binnen - Steendag buiten - Element
- bij oprekken aan de uiteinden blijft de dagmaat behouden - element en zijlicht worden groter/kleiner
- bij oprekken aan de roze hotspot 'breedte zijlicht' wordt de dagmaat groter/kleiner - element behoudt zijn afmetingen
- bij aanpassen dagmaat in de instellingen wordt de breedte van het zijlicht aangepast - element behoudt zijn afmetingen
Dagmaat - Sponningmaat
- bij oprekken aan de uiteinden rekt de dagmaat op en behoudt het zijlicht zijn maat - element wordt groter/kleiner
- bij oprekken aan de roze hotspot 'breedte zijlicht' blijft de dagmaat behouden - element en zijlicht worden groter/kleiner
- bij aanpassen dagmaat in de instellingen wordt de breedte van het zijlicht aangepast - element behoudt zijn afmetingen
Lees het artikel 'Ramen en deuren interface' voor alle andere instellingen.
