Dakramen
Dakramen zijn op twee manieren te plaatsen, enerzijds via het Skylight-gereedschap en anderzijds met het Object-gereedschap.
Dakraam via Skylight
Deze methode heeft als voordeel dat het dakraam meteen de helling van het dak overneemt en een opening in het dak maakt. Daarom is het eenvoudig te plaatsen:

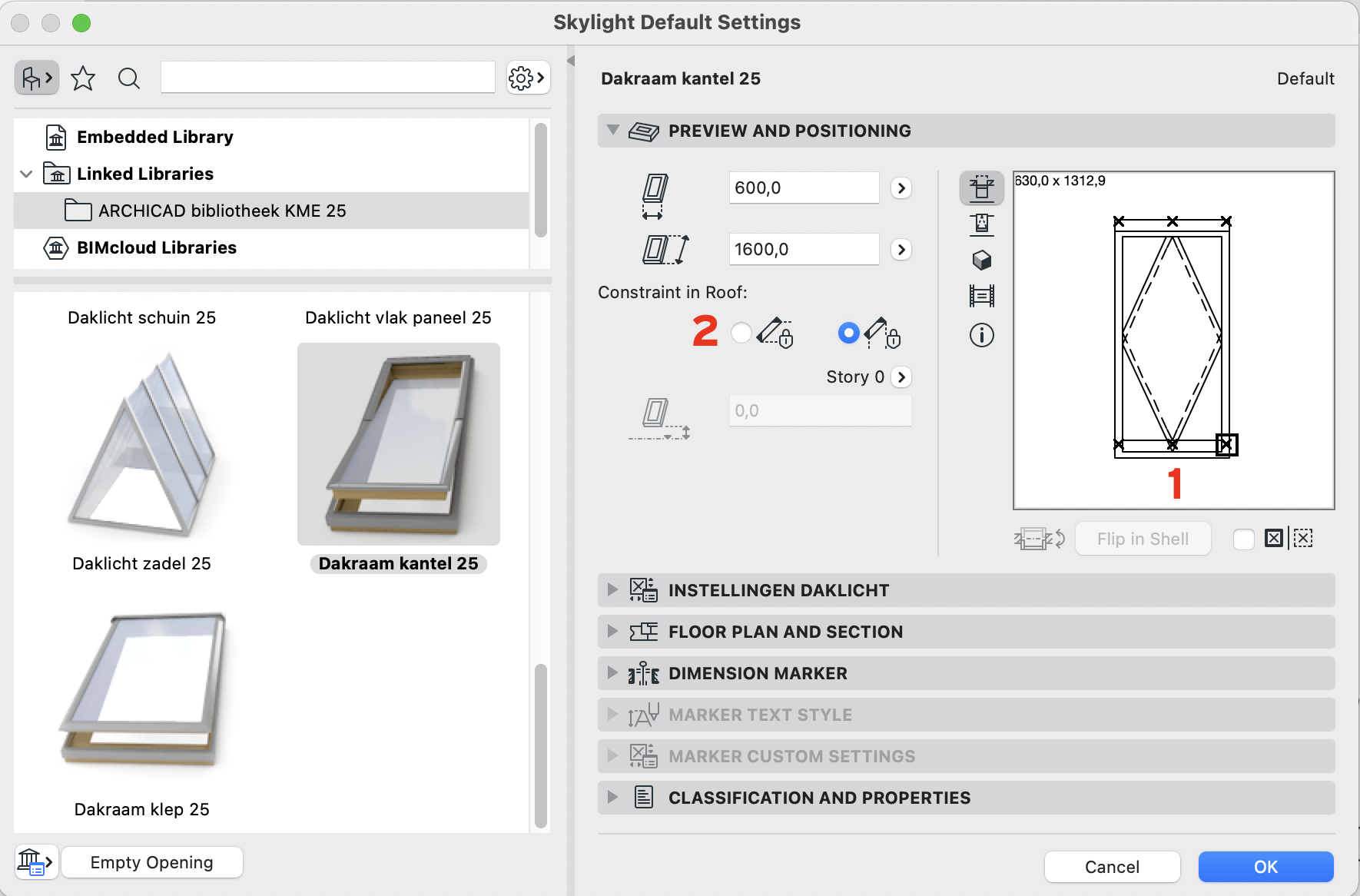

- Activeer het Skylight-gereedschap en open de Skylight Default Settings.
- Kies het gewenste dakraam.
- Kies een ankerpunt (1).
- Bepaal de positie bij 'Constraint in Roof' (2):
- Keep Vertical: plaatsingshoogte van dakraam blijft gelijk, ongeachte de positie op de plattegrond; bij gebruik voor uitzicht.
- Keep Horizontal: plattegrondpositie (bovenaanzicht) blijft gelijk; bij gebruik voor daglicht hoog in het een gebouw.
- Klik op 'OK'.
- Klik op het dakvlak. Het dakraam wordt geplaatst.
Het is niet mogelijk om de diepte (zoals de negge van een raam) in het dakpakket te bepalen bij een Skylight.
Weergaveopties Skylight
In de plattegrond is het dakraam op dezelfde verdiepingen zichtbaar als het dak waarin het is geplaatst. Met behulp van de Model View Options Combinations (via Document > Model View) kan voor iedere verdieping een aparte weergavecombinatie worden gemaakt, zodat de weergave op iedere verdieping naar wens is. De opties bevinden zich in 2 tabbladen in de Model View Options:

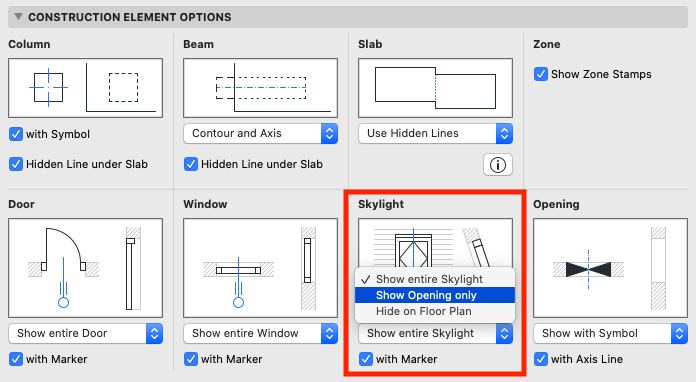

- Construction Elements Options
Hier kan gekozen worden om het Skylight te laten zien, alleen de buitencontour te laten zien of te verbergen.

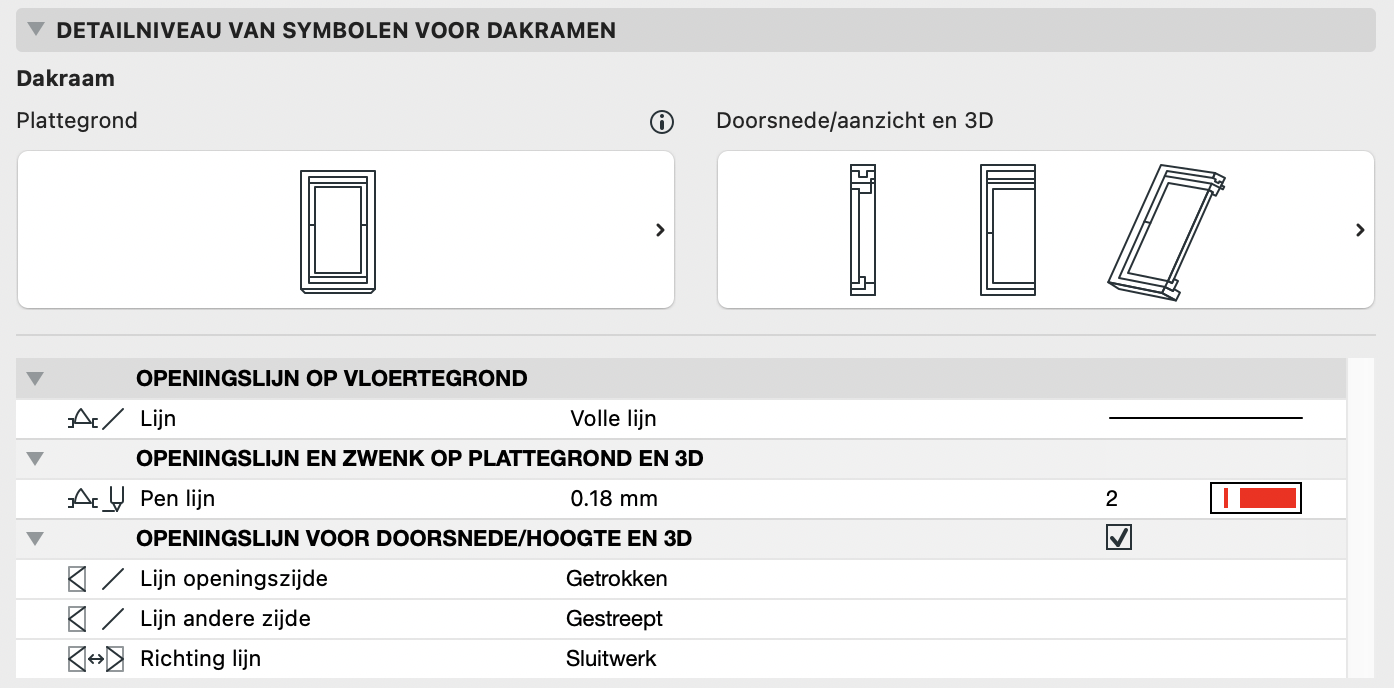

- Detailniveau van symbolen voor dakraam
Als onder het tabblad Construction Elements is gekozen om het Skylight te laten zien, kan hier voor het detailniveau en openingslijn op plattegrond, doorsnede/aanzichten en 3D worden gekozen.
De weergave instellingen voor de Skylight gereedschap in de Model View Options voor Archicad 27 en ouder, vind je terug onder de tabbladen:
- Detailniveau symbolen deur, raam en daklicht
- Opties voor Bibliotheekonderdelen.
Dakraam via Object

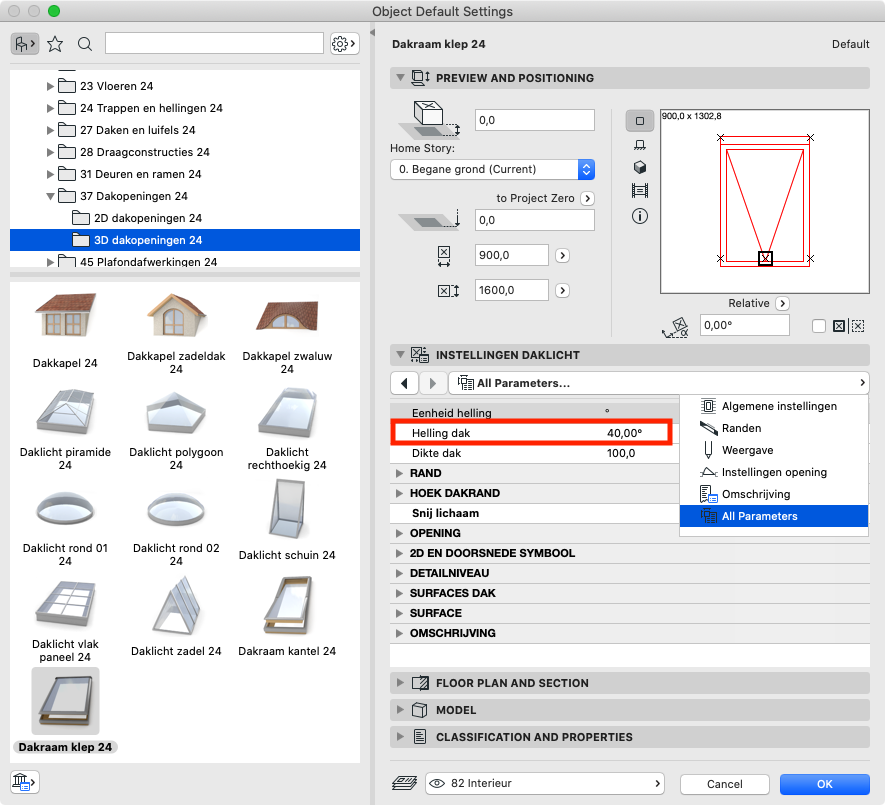

Deze methode biedt meer vrijheid in de positie, maar de helling en de opening in het dak moeten zelf worden gemaakt. De helling van het dakraam kan worden ingesteld bij Object Default Settings > Instellingen daklicht > All Parameters > Helling dak.Maak een tijdelijke doorsnede om het daklicht op de gewenste diepte te leggen
Met behulp van de Model View Options Combinations (via Document > Model View) kan het detailniveau worden bepaald. De opties bevinden zich in het tabblad:

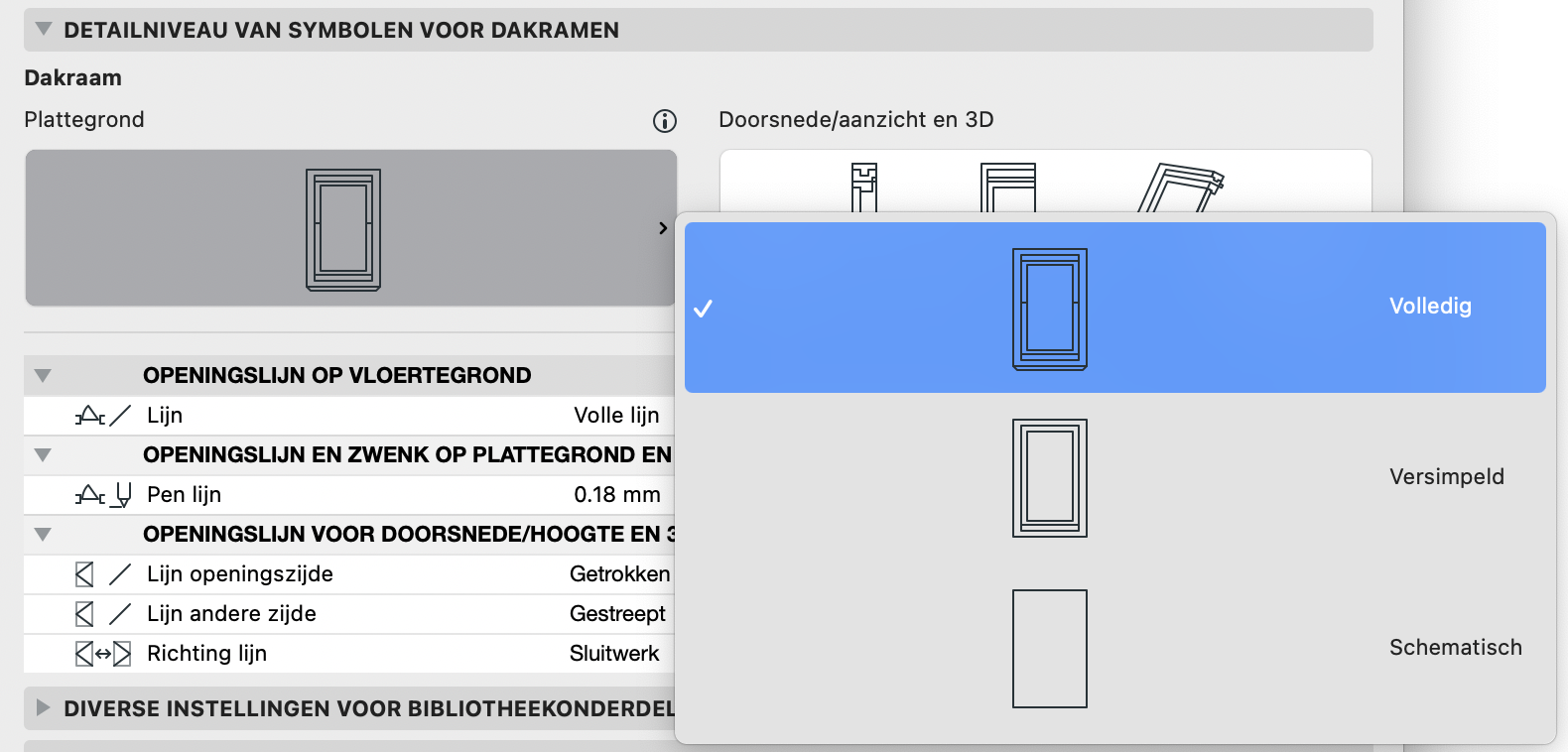

- Detailniveau van symbolen voor dakraam
Het detailniveau en openingslijn op plattegrond, doorsnede/aanzichten en 3D van het dakraam object, wordt in het volgende tabblad gekozen.De weergave instellingen voor het Dakraam object in de Model View Options voor Archicad 27 en ouder, vind je terug onder de tabbladen:- Detailniveau symbolen deur, raam en daklicht- Opties voor bibliotheekonderdelen.
Lichtstraat via Vliesgevel
De laatste optie is om een lichtstraat te modelleren met het Dit kan via de Vliesgevel-gereedschap.
- Open het Vliesgevel-gereedschap.
- Stel het Scheme naar wens in.

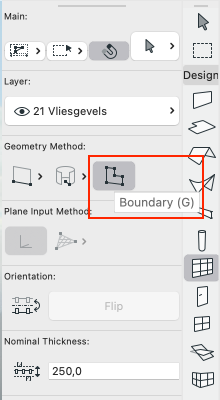

- Plaats de Vliesgevel in de plattegrond met geometry method: Boundary om deze plat op de plattegrond te plaatsen.
