Meetstaat Manager - De VMSW artikellijst uitbreiden

Meetstaat Manager - De VMSW artikellijst uitbreiden

Staan elementen niet in de VMSW artikellijst, dan kan de lijst worden uitgebreid. Dank daarbij aan de volgende zaken:
  1. Kijk in de gebruikerstabel waar dat deze onderdelen kunnen aansluiten bij andere artikelen
  2. Let er op dat er op dezelfde manier kan worden gemodelleerd
    Met andere woorden dat hetzelfde gereedschap kan worden toegepast
  3. Schenk aandacht aan de beschikbare eenheden van het uit te breiden artikel
Ter verduidelijking van de werkwijze wordt onderstaande gedemonstreerd met een extra aanvulling op omkaderingselementen bij ramen en deuren. Dat wordt een nieuw artikel 40.73. Omkaderingselementen - blauwe hardsteen met als eenheid 'm'

VMSW classificatie uitbreiden

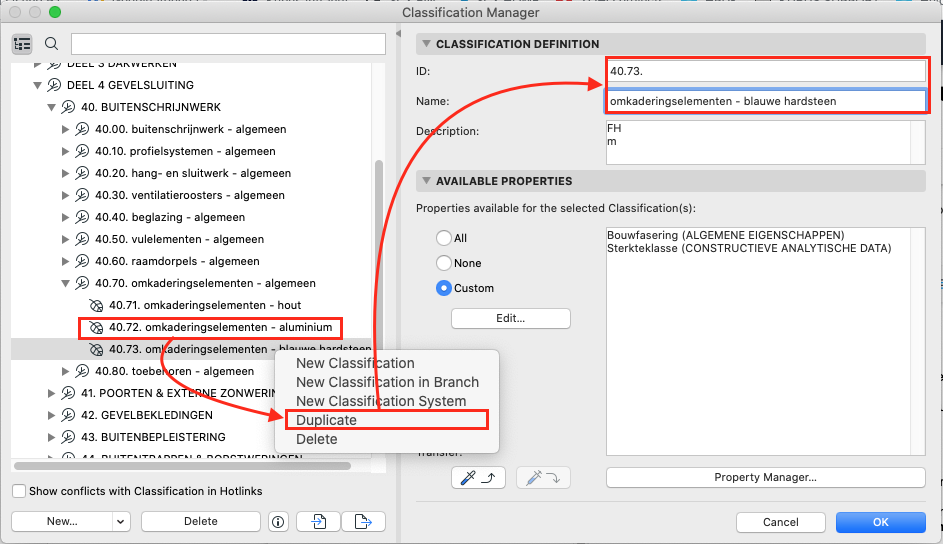

  1. Open de Classification Manager via het menu Options > Classification Manager...
  2. Selecteer de VMSW classificatie (VMSW - 2015)
  3. Zoek een soortgelijk artikel om te dupliceren
    Bijvoorbeeld: 40.72. omkaderingselementen - aluminium
  4. Dupliceer met behulp van de rechtermuisknop
  5. Pas het artikelnummer en naam aan
    In de description zal automatisch FH en m al ingevuld zijn

Archicad properties uitbreiden

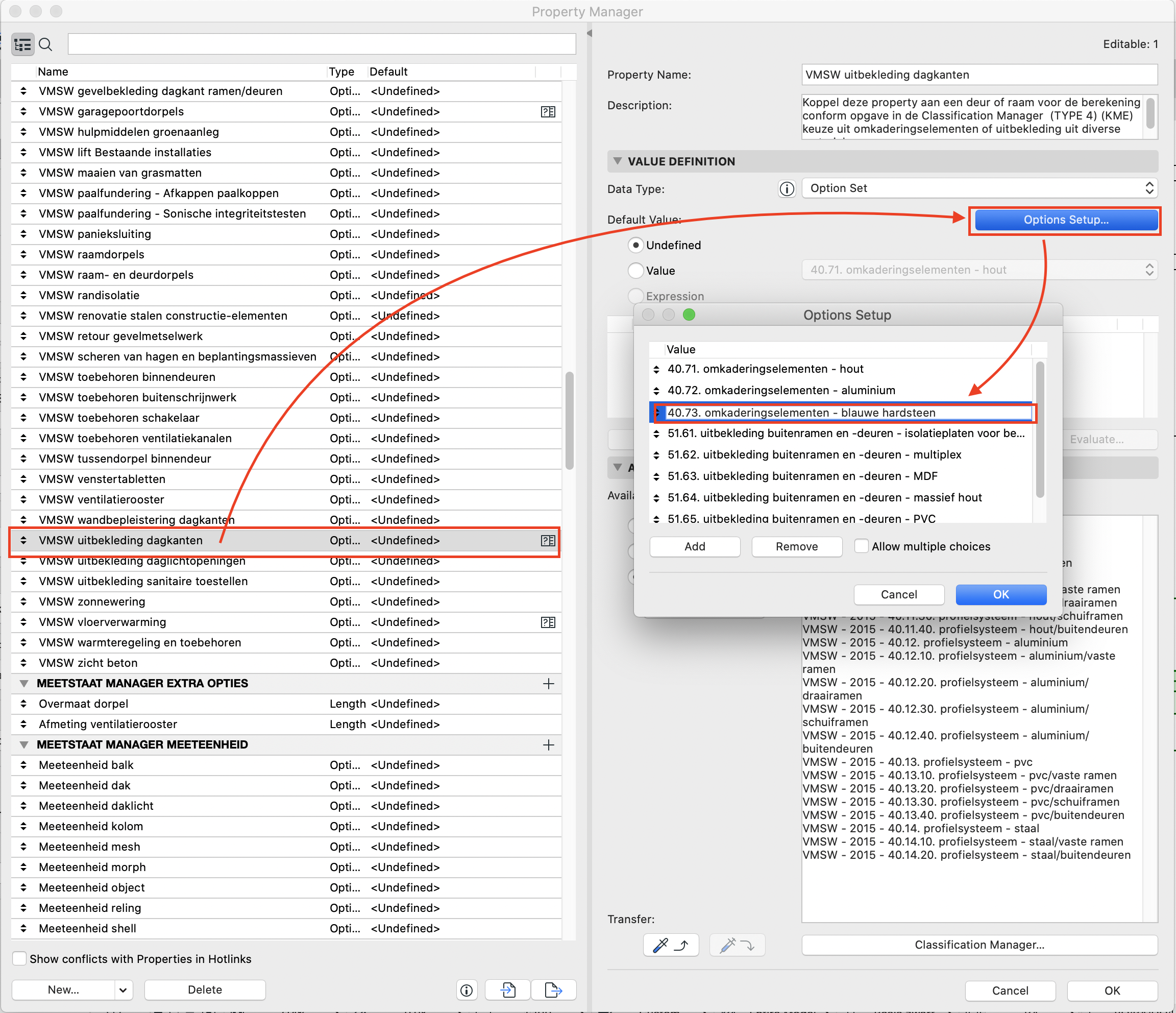

Vul indien nodig ook de Archicad property aan via de Property Manager:
  1. Open de Property Manager via het menu Options > Property Manager...
  2. Selecteer de aan te passen property
  3. Kies 'Options Setup...'
  4. Voeg het artikel toe met de knop 'Add'

Nieuw artikel toepassen

Het nieuwe artikel kan nu toegepast worden op de gebruikelijk manier, zoals te lezen in VMSW artikelnummers aan elementen toevoegen.
  1. Ken de Archicad property toe aan de benodigde ramen en/of deuren via de Selection Settings

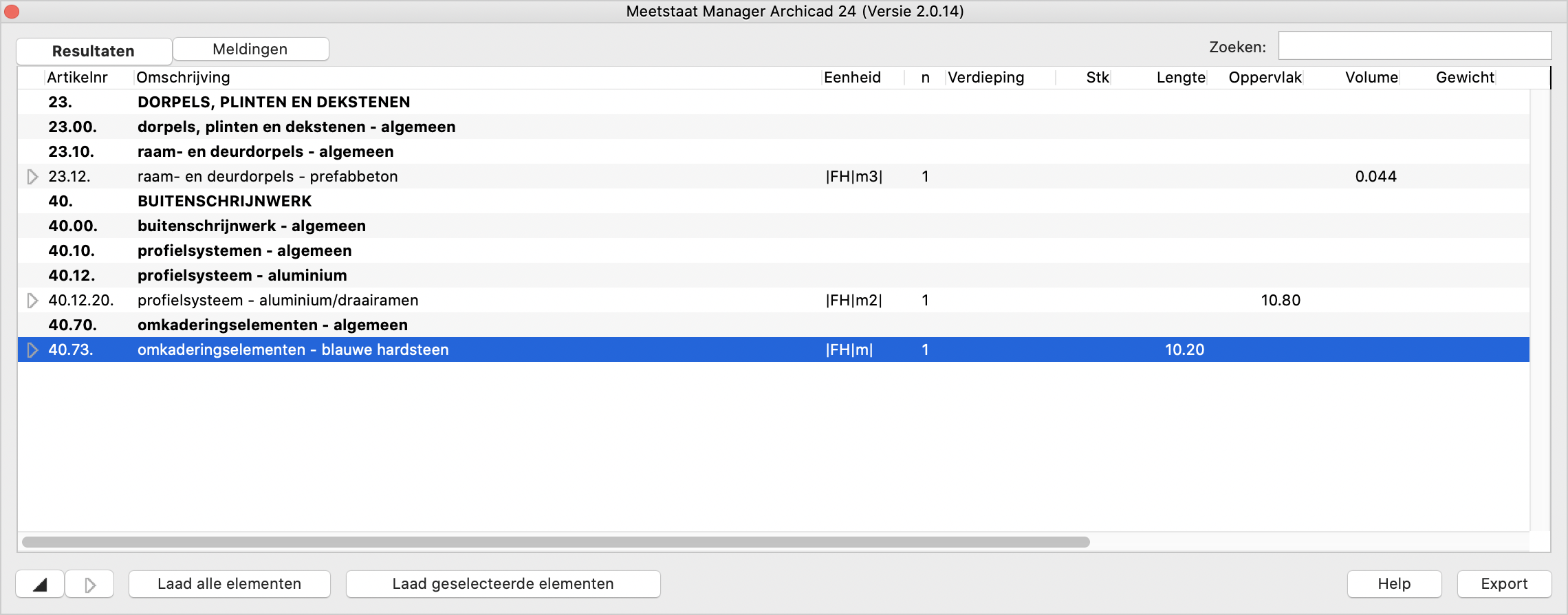

  2. Genereer de Meetstaat om het resultaat te tonen
