Een eigen wandaansluiting instellen

In dit artikel wordt uitgelegd hoe bij complexe composites met veel schillen een goede aansluiting gemaakt kan worden op een kozijn. Er wordt uitgelegd hoe de dagkanten ingesteld kunnen worden en hoe vervolgens de schillen om de hoek gaan om de aansluiting te maken op het kozijn. Aan de hand van een voorbeeld detail, worden de uit te voeren stappen uitgelegd.

Dagkant instellen

Door in de Window Selection Settings van het raam een eigen dagkant te kiezen, kan voor de dagkant zowel aan de buitenkant als aan de binnenkant een specifieke maat gekozen worden.

Wandaansluiting

Door in de Window Selection Settings van het raam een eigen wandaansluiting te kiezen kan er vanuit de composite, per blad bepaald worden hoe dit aansluit op het kozijn. Door 'keer blad om' aan te vinken voor een blad, gaat dit blad de hoek om.

Voorbeeld

In dit voorbeeld wordt stapsgewijs getoond hoe de twee buitenbladen 'omgekeerd' worden van buiten naar binnen door de optie 'keer blad om aan te vinken'.

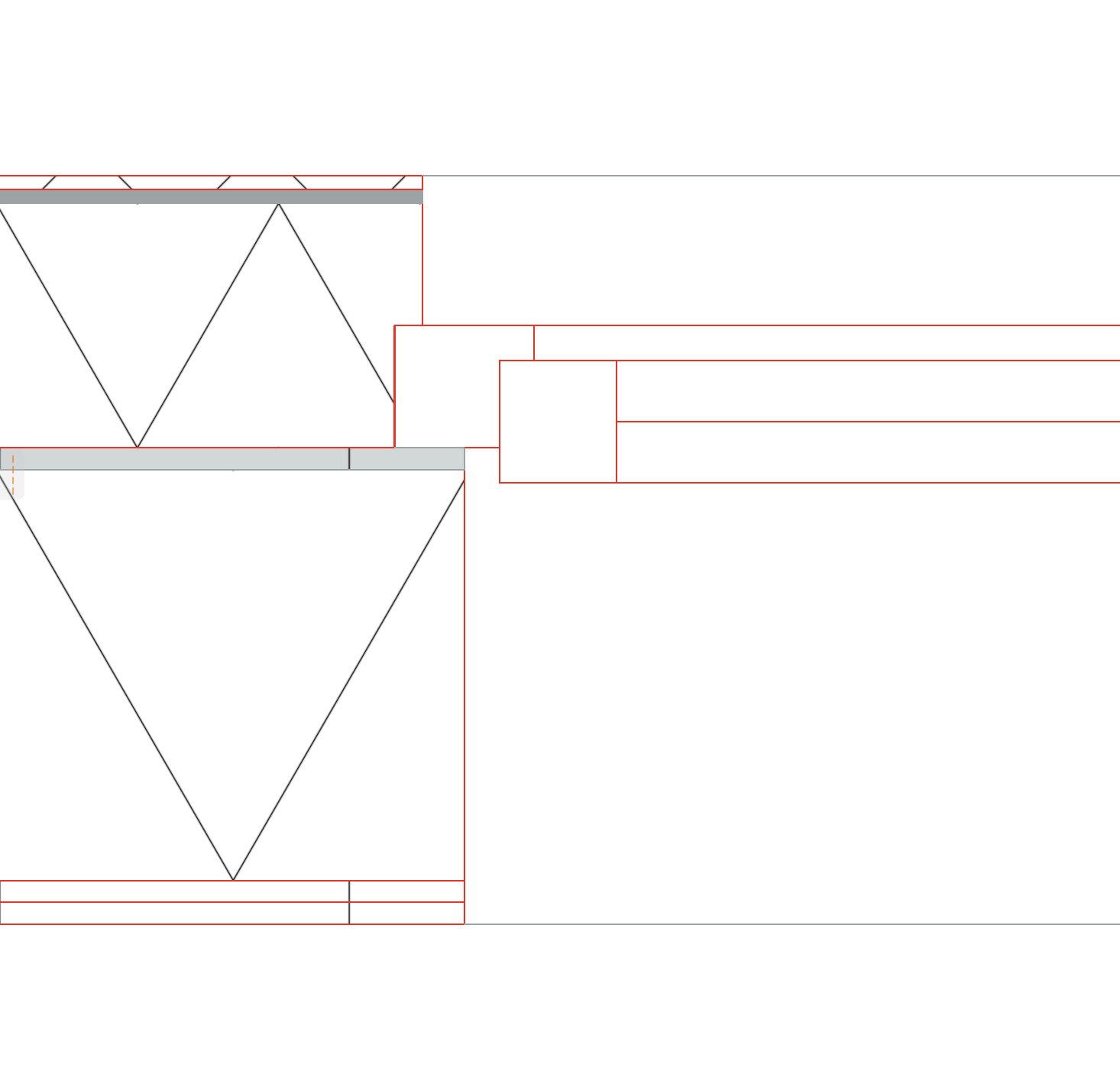

Begin situatie voor het instellen van de eigen wandaansluiting, waarin de 'bladen' vanuit de Composite niet juist aansluiten op het kozijn:

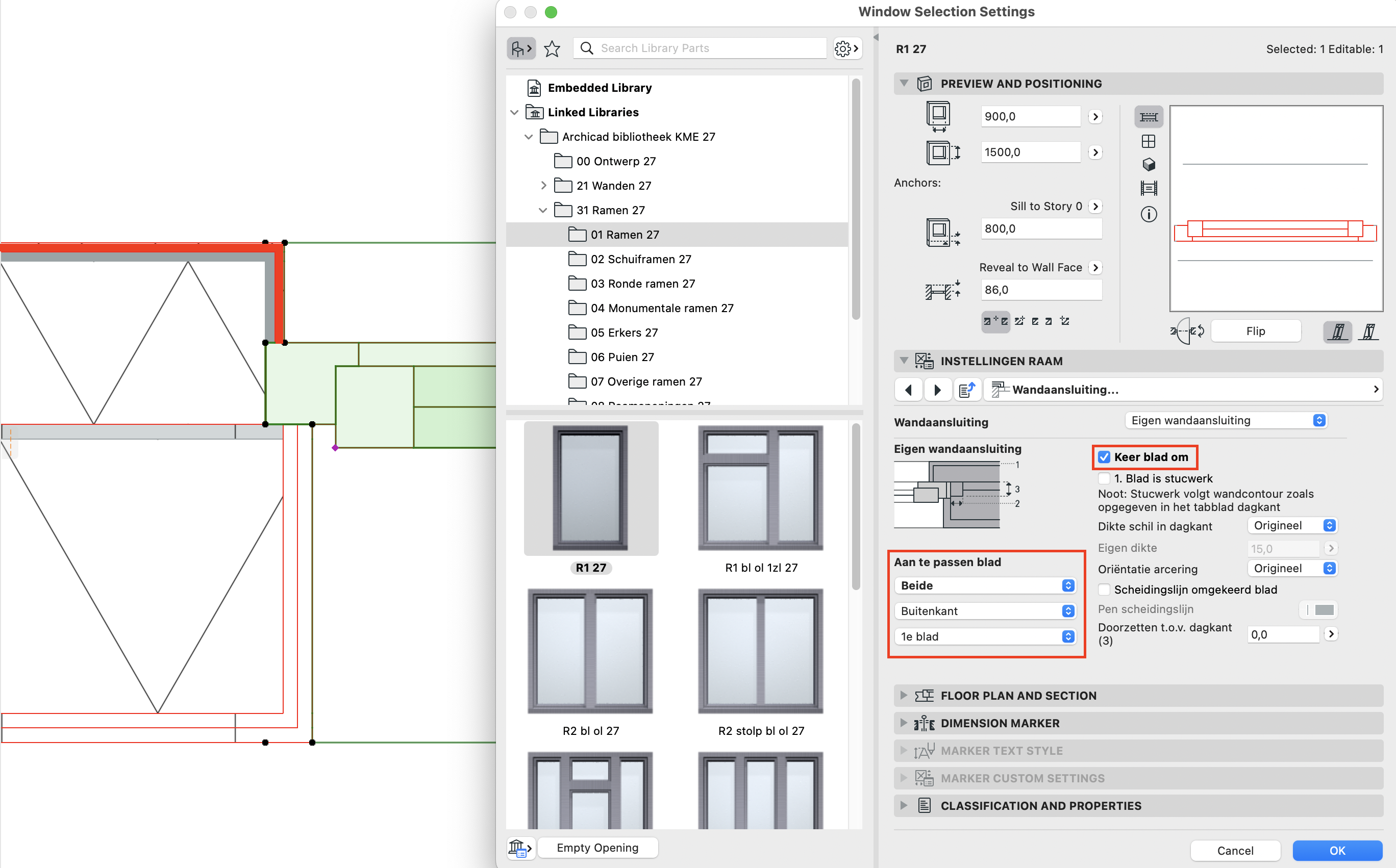

Begin bij het eerste blad aan de buitenkant. Selecteer het raam en kies het 1e blad aan de buitenkant in de instellingen van de wandaansluiting. Vink 'keer blad om' aan:

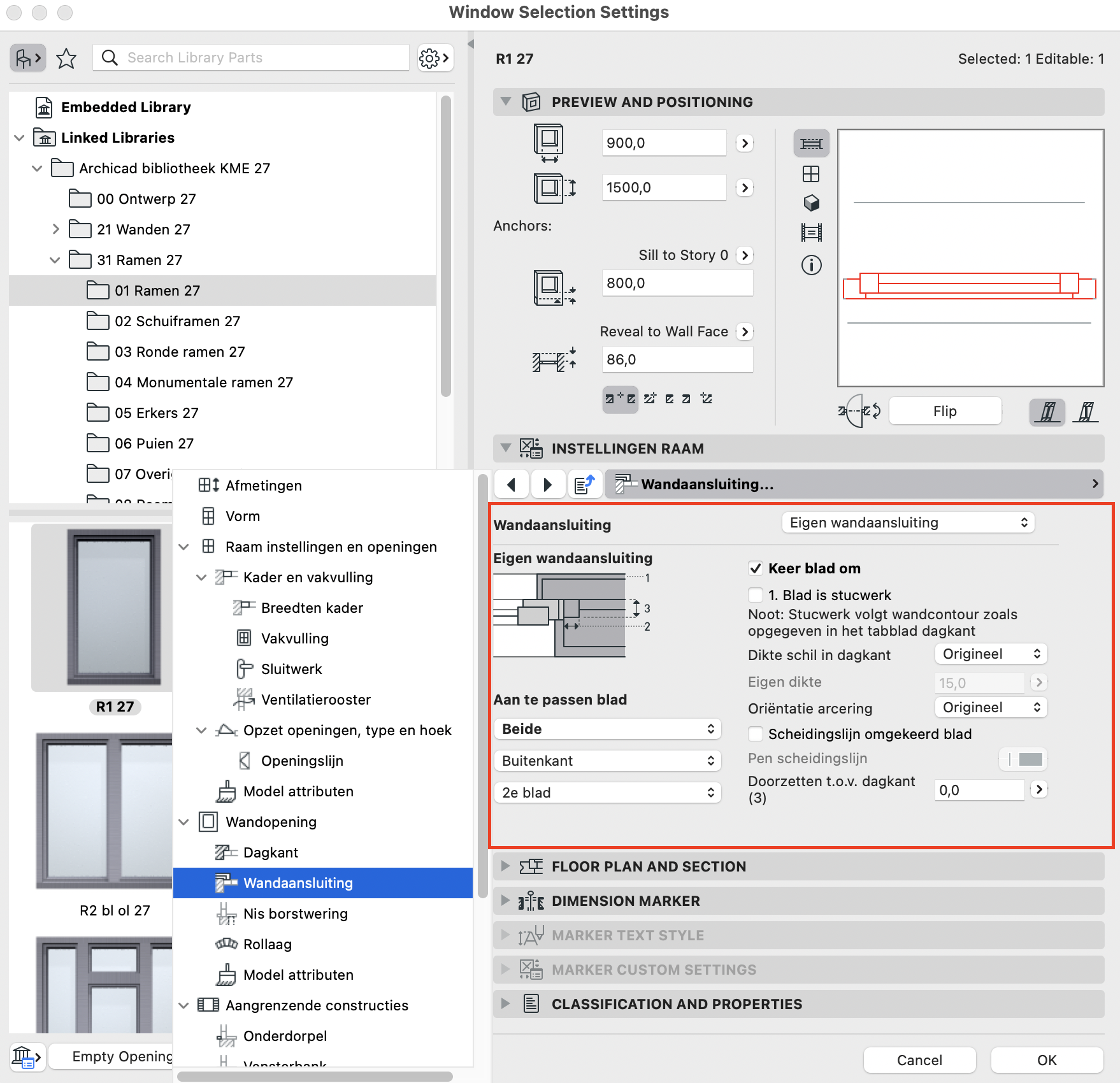

Zo ook voor het 2e blad aan de buitenkant:

Herhaal de zelfde stappen voor de bladen aan de binnenkant.
