Gekromde en dubbelgekromde vormen maken

Gekromde en dubbelgekromde vormen maken

Voor het modelleren van gebouwen met gekromde daken of wanden heeft ARCHICAD verschillende mogelijkheden. Aangezien elk project uniek is, vereist dit elke keer een andere methode. Bekijk het overzicht om het juiste gereedschap voor het project te kunnen kiezen hieronder:

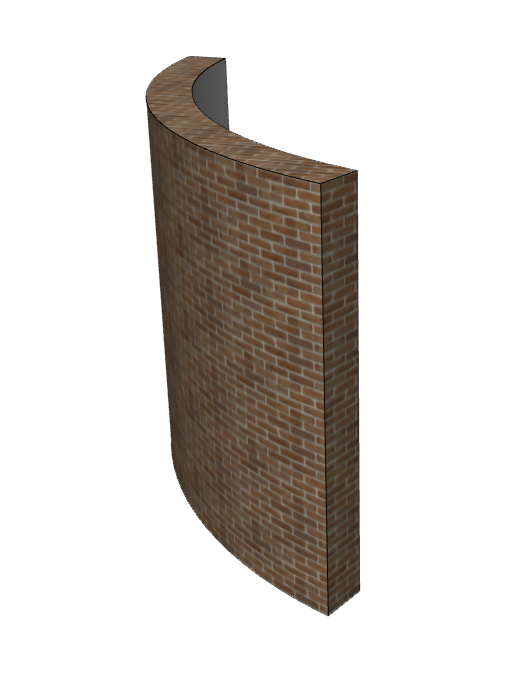

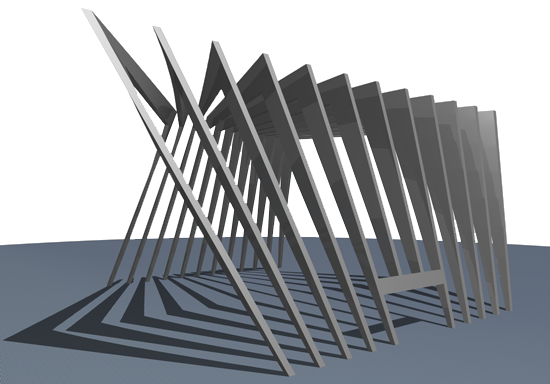

Vorm en omschrijving voorbeeld

Basisinstellingen elementen

Van veel elementen is het mogelijk om de referentielijn van het element als gekromde lijn te tekenen. In de andere richting is het mogelijk om de Profile Manager te gebruiken waarmee een gekromd vlak kan worden gemaakt. Dit kan ook tegelijkertijd gebruikt worden waardoor dubbelgekromde vlakken zijn te modelleren.
Sommige elementen hebben niet de keuze voor een gebogen tekenrichting. Dan is het mogelijk om door middel van een hulplijn de vorm over te nemen met het Toverstafje, of deze elementen met een ander gereedschap te tekenen.



Gekromde daken

Voor daken is het mogelijk om de Shell-Tool te gebruiken. De Shell-Tool heeft verschillende mogelijkheden om een gekromd dak te modelleren. Hierbij wordt er gekozen voor de geometrie methode die past bij de vorm.
Het voordeel van het gebruik van dit gereedschap zijn de standaard eigenschappen van de geplaatste elementen. In deze elementen is het bijvoorbeeld mogelijk om composieten te gebruiken, openingen te plaatsen of aansluiting te vormen met andere elementen. Ook kunnen er composites gebruikt worden.




Vormvrijheid

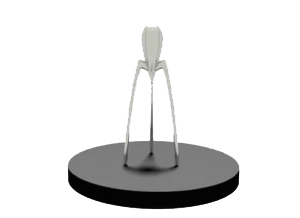

Wanneer de bovengenoemde gereedschappen niet voldoende mogelijkheden bieden is het mogelijk om de Morph-Tool te gebruiken. De Morph biedt volledige vrijheid in de vorm. Het element zal echter geen verbindingen aangaan met andere elementen zoals openingen. Ook wanden die zijn omgezet naar een Morph zullen geen verbinding maken met andere wanden.
