Gezamenlijke openingen voor MEP-onderdelen

Gezamenlijke openingen voor MEP-onderdelen

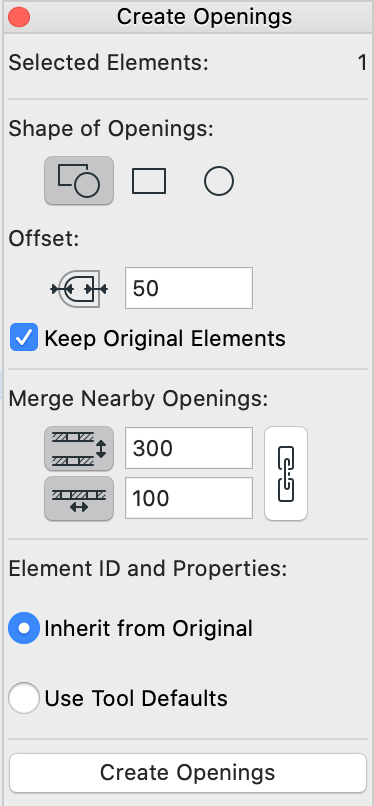

Het in ARCHICAD 23 ontwikkelde Opening-gereedschap is bijgewerkt om beter samen te werken met disciplines. Met deze verbeteringen is het nu mogelijk om verbindingsopeningen te creëren uit pijpen en kanalen die parallel aan elkaar lopen. Het is mogelijk om verschillende merge-toleranties in de lengte en aan de zijden in te stellen, waardoor de architect controle heeft over hoe de openingen moeten worden gemaakt. Deze verbetering is vooral nuttig in de volgende workflow:
  1. IFC-bestand, dat het hele MEP-systeem bevat, wordt ontvangen van de MEP Engineer
  2. Het IFC-bestand is gehotlinked en de MEP-elementen worden geconverteerd naar GDL-objecten of Morphs
  3. Dit MEP-systeem of individuele buizen en kanalen kunnen worden geselecteerd om de gewenste openingen in muren te creëren


Zie voor meer informatie over de MEP modeler het artikel Aan de slag met de MEP modeler.
