Glazen doorvalbeveiliging in raamobject instellen
Er zijn verschillende manieren om de glazen doorvalbeveiliging t.p.v. een raam te modelleren. Denk aan het plaatsen van een los element met de Wall of Beam Tool met het Building Material 'glas' of maak gebruik van de Railing Tool. Naast deze opties is het ook mogelijk om door het slim kiezen en instellen van de parameters van een raam- of deurobject direct een glazen doorvalbeveiliging/ borstwering in te stellen.
Deze methode is niet te combineren met ramen en deuren, waarvoor ook zonwering dient te worden ingesteld via dezelfde parameters
In dit artikel zetten we de stappen op een rij:
- Selecteer het raam- of deurgereedschap of een bestaande raam of deur
- Stel alle gewenste eigenschappen in (type, afmetingen, Surface Texture, dorpel, rollaag etc.)
- Ga naar het onderdeel Aangrenzende constructies > Zonwering
- Vink de Checkbox aan
- Stel de parameters als volgt in:
- Type zonwering: 'normaal'
- Aantal panelen: '1'
- Positie: niet relevant
- Type paneel: 'Type 7' (of een eigen paneel)
- Openingshoek in 3D: '0,00ยบ'
- 2D symbool : 'uit'
- Extra frame: 'uit'
- Stel de gewenste afstanden in tot de dagkanten en t.o.v. de negge
- Auto hoogte zonwering: 'uit'
- Hoogte zonwering: '<hoogte borstwering>'

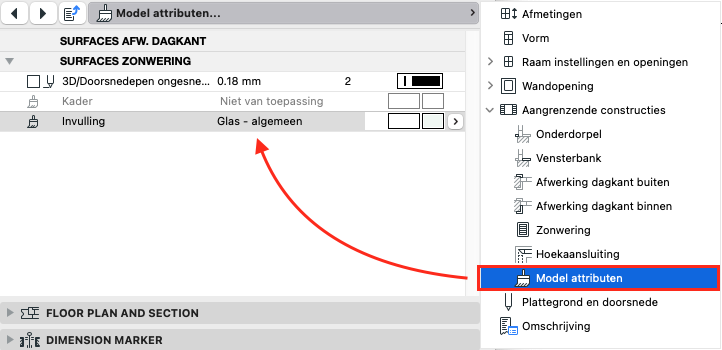

- Ga naar het onderdeel Aangrenzende constructies > Model attributen > Surface Zonwering > Invulling
- Kies voor het materiaal bijvoorbeeld voor het Surface 'Glas - algemeen'
Voor het instellen van de transparantie in gevelaanzichten kan dit artikel worden gelezen: https://helpcenter.kubusinfo.nl/portal/nl/kb/articles/gevel-achter-glazen-balustrade-tonen
