Railing Post maken
GDL objecten in de Railing Tool
In het trap- en railing gereedschap kan gebruik gemaakt worden van GDL-objecten. Een aantal voorgedefinieerde objecten zijn al in te stellen via het keuze menu in de sub-elementen.
Zelf een Railing Post maken
In onderstaande artikelen uit het Graphisoft Helpcenter wordt uitgelegd hoe een eigen Railing Post aangemaakt en gebruikt kan worden:
Zie daarnaast onderstaand artikel voor het maken van den 2D symbool voor de eigen Railing Post:
Voorbeeld:

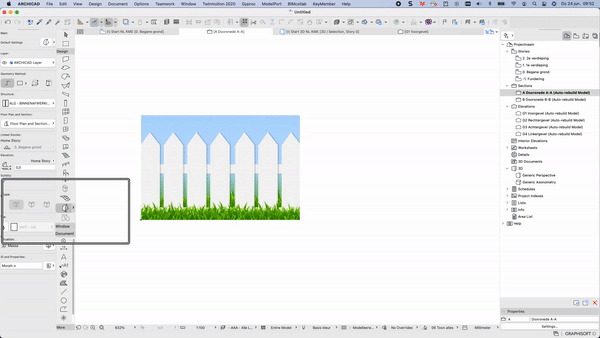

Onderstaand een voorbeeld van een houten tuinhekje.
- Teken met de Morph Tool de vorm met de juiste afmetingen in een doorsnede venster
- Toon de Morph in het 3D, geef het profiel de gewenste dikte met de Push/ Pull functie
- Roteer de Morph 90 graden voor toepassing in de juiste richting
- Sla de Morph op als Railing Post via File > Libraries and objects > Save selections as > Railing Post

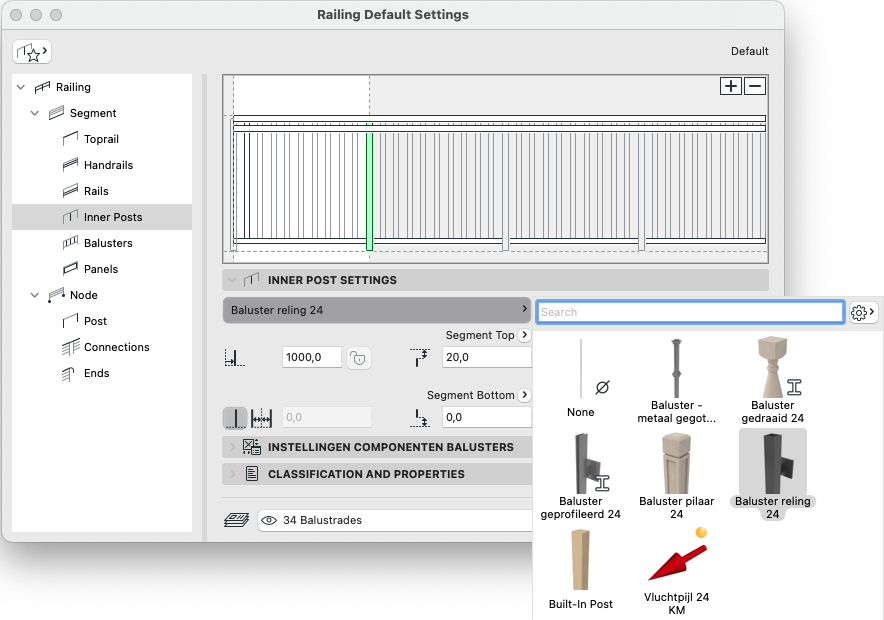

- Kies het object als gewenst sub element voor Post en/ of Inner Post
