Hoekraam

Hoekramen zijn in Archicad twee ramen in twee verschillende wanden die tegen elkaar aan worden gezet.

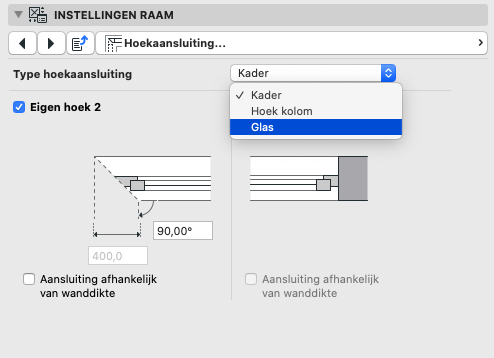

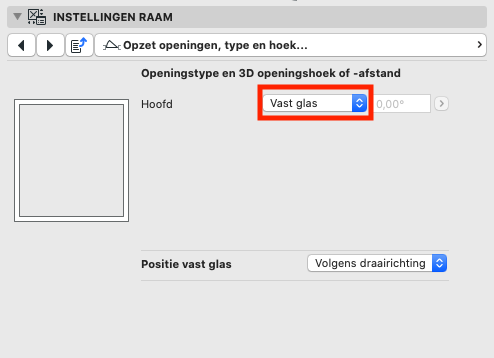

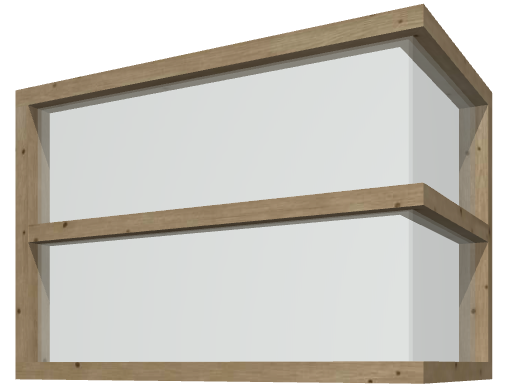

In Window Settings > Instellingen raam > Hoekaansluiting kan de optie 'Eigen Hoek 1' en/of 'Eigen hoek 2' worden aangevinkt. Er kan worden gekozen voor een normale aansluiting 'Kader', een aansluiting met een extra hoekkolom 'Hoek kolom' en een glas-op-glas aansluiting 'Glas'.  De optie 'Glas' is alleen beschikbaar als er geen draaiende delen in het aansluitende raam zitten. Stel hiervoor in het tabblad 'Opzet openingen, type en hoek..' het draaideel op 'Vast glas'.



Er is geen optie voor hoekaansluiting bij deuren. Combineer hiervoor een raam met een deur. Dit wordt kort gedemonstreerd in het ArchiCafe van november 2020   op tijdstip 05:46.
