Hoekramen in Complex Profile wanden
In situaties waar hoekramen (Corner Window of hoekaansluiting bij de standaard ramen en deuren) in Complex Profile wanden worden toegepast kan het voorkomen dat er onvolkomenheden zichtbaar zijn in het 3D venster. In de plattegrond weergave is de aansluiting ogenschijnlijk correct, maar in 3D venster worden de wanden niet volledig uitgesneden. In plaats van het toepassen van verschillende typen Complex Profile wanden kan er ook worden gekozen voor een alternatieve werkmethodiek, waarbij 'lege openingen' worden toegepast in combinatie met 'Place Holder' wanden. Deze eenvoudige 'Basic' Walls worden in de lege openingen geplaatst en hierin wordt vervolgens het hoekraam gemodelleerd.
pas eenzelfde werkmethodiek ook toe bij hoekkozijnen in wanden van verschillende diktes, waar de standaard instellingen niet het gewenste resultaat geven.
Voorbeeld situatie

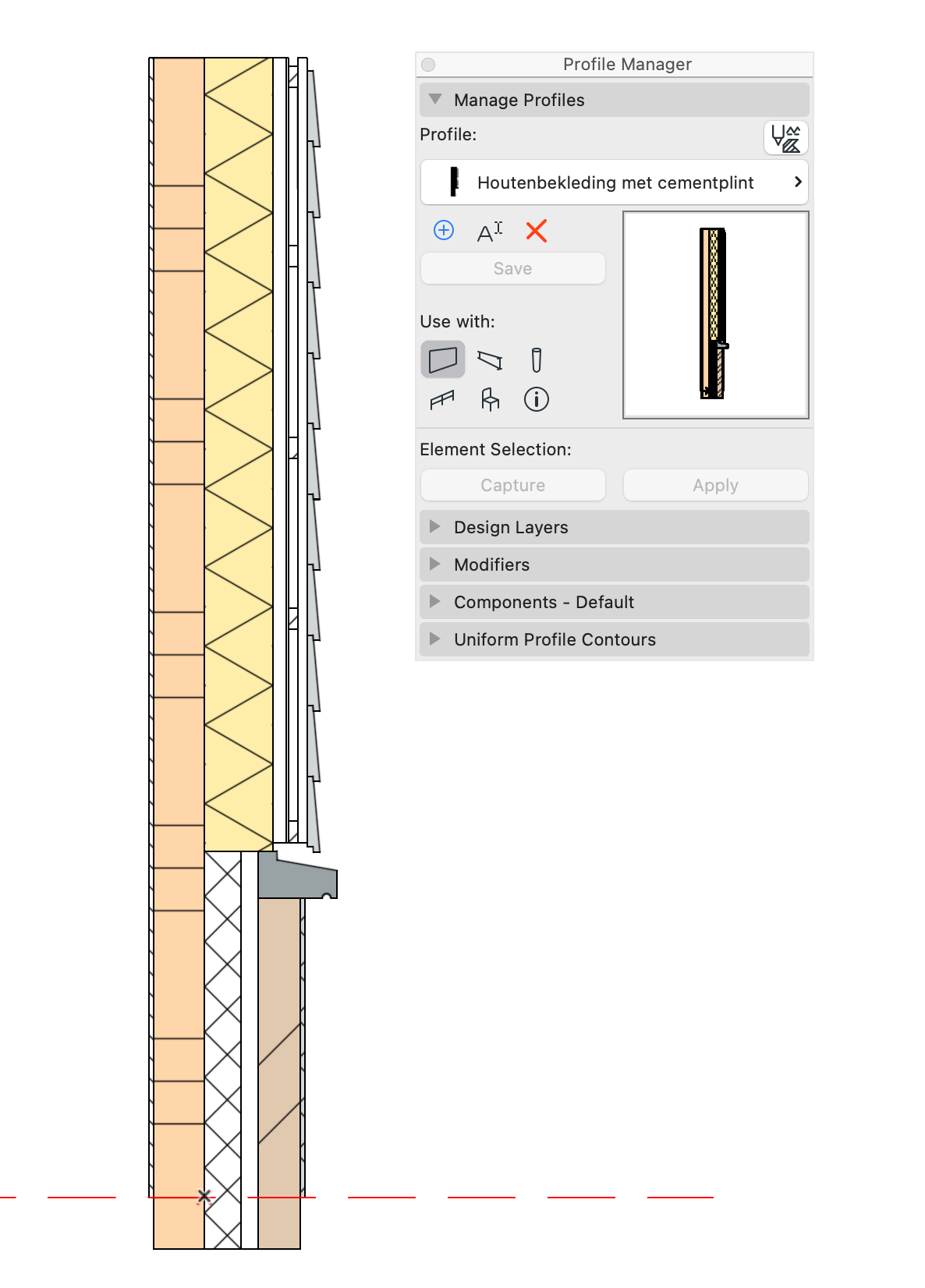

In onderstaand voorbeeld staat een hoekraam in een Complex Profile Wall waar een steenachtige plint met een waterslag wordt gecombineerd met een houten gevelbekleding op een geïsoleerd regelwerk.

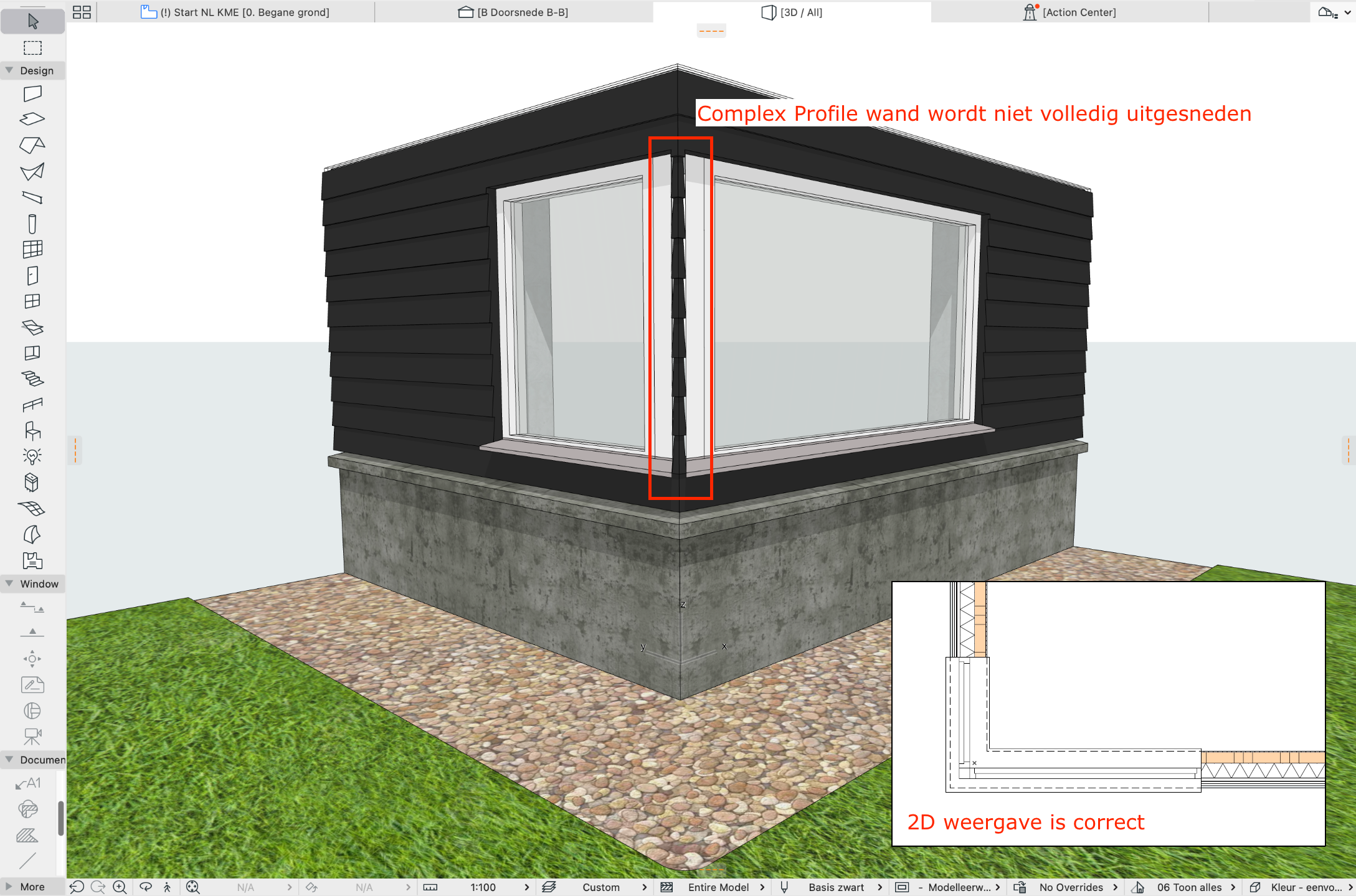

Na plaatsten van het hoekraam is de weergave in 2D venster correct, maar in het 3D venster wordt niet alle geometrie correct weggesneden.
Werkmethodiek oplossing

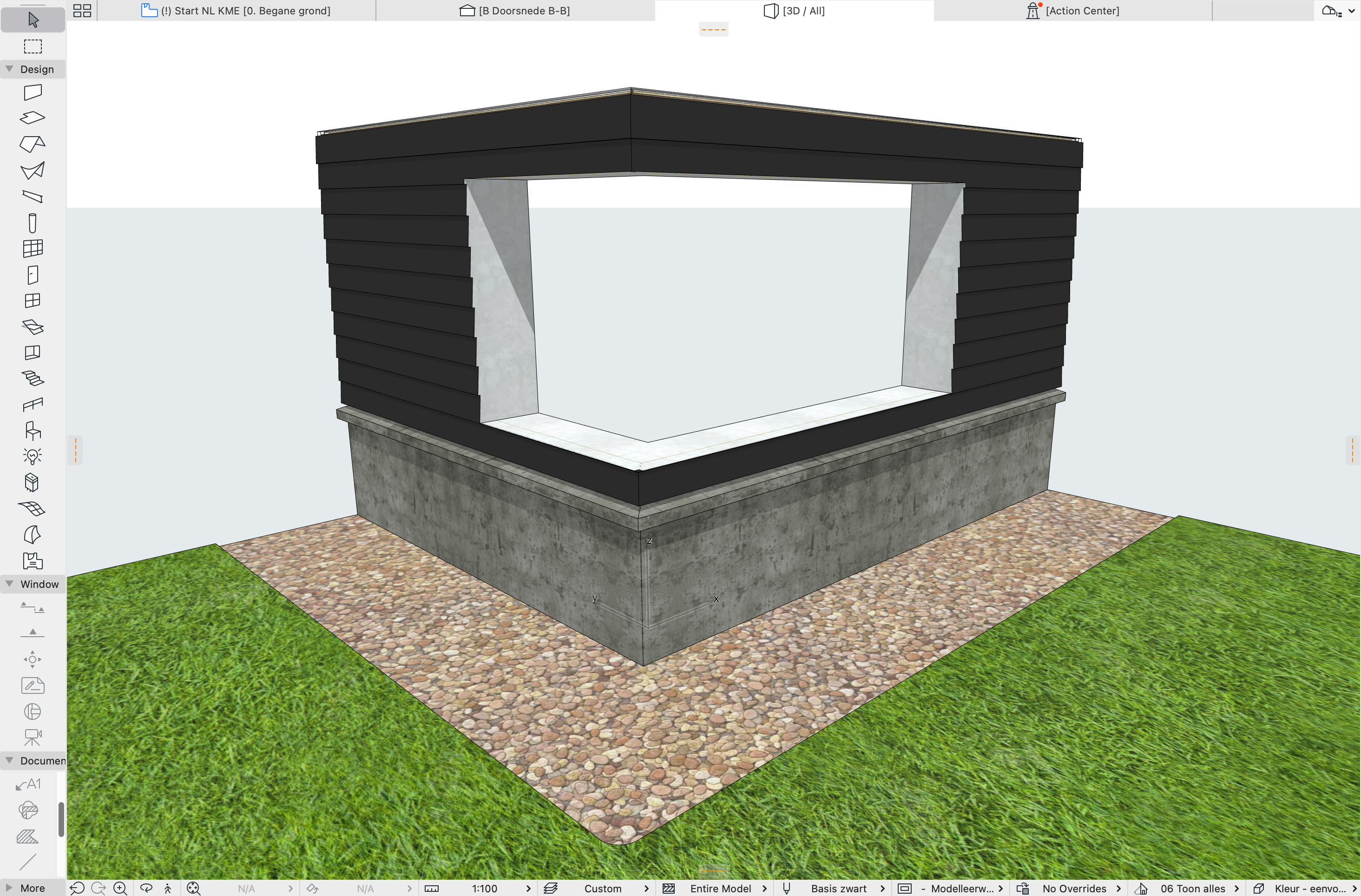

- Wijzig de geplaatste ramen in 'Lege Openingen'
- Pas de parameters voor 'Surface wandopening' en 'Omtreklijn wand' naar wens aan voor een correcte weergave in 2D en 3D
- Plaats nieuwe wanden in de lege openingen. Deze eenvoudige 'Basic Walls' met gelijke dikte fungeren als 'Place Holder' voor het hoekraam
- Plaats de hoekramen in de 'Place Holder' wanden
Kopieer eerst de wanden, zodat de instellingen van de reeds getekende hoekramen makkelijk overgenomen kunnen worden met het pipetje (Alt)
