IFC Project Manager

Functie van de IFC Manager Inzicht krijgen in de opbouw van je model File > Interoperability > IFC > IFC Project Manager

1. List visible model elements only.
   Laat alleen de zichtbare elementen in de Model Tree zien.

2. Show only scheme items.
   Alleen de properties laten zien die in de IFC Scheme van de preview translator zijn vastgelegd.

3. Show only Items with Values.
   Alleen de velden tonen die al zijn ingevuld.

4. Show list selection in Model.
   De selectie die in de Model Tree gemaakt is, tonen in het 3D model.

5. Show model selection in list.
   De selectie die in het 3D Model gemaakt is, tonen in de Model Tree.

6. Refresh
   Na wijzigingen in het model moet de Model Tree ververst worden.

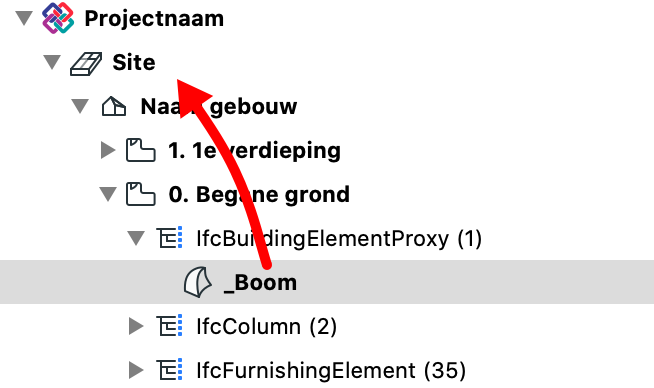

Elementen op Site plaatsen

ARCHICAD elementen hebben altijd een Homestory. Omgevingselementen zoals bomen en wegen horen volgens de IFC definitie bij de Site. Selecteer hiervoor de elementen en sleep deze op Site.

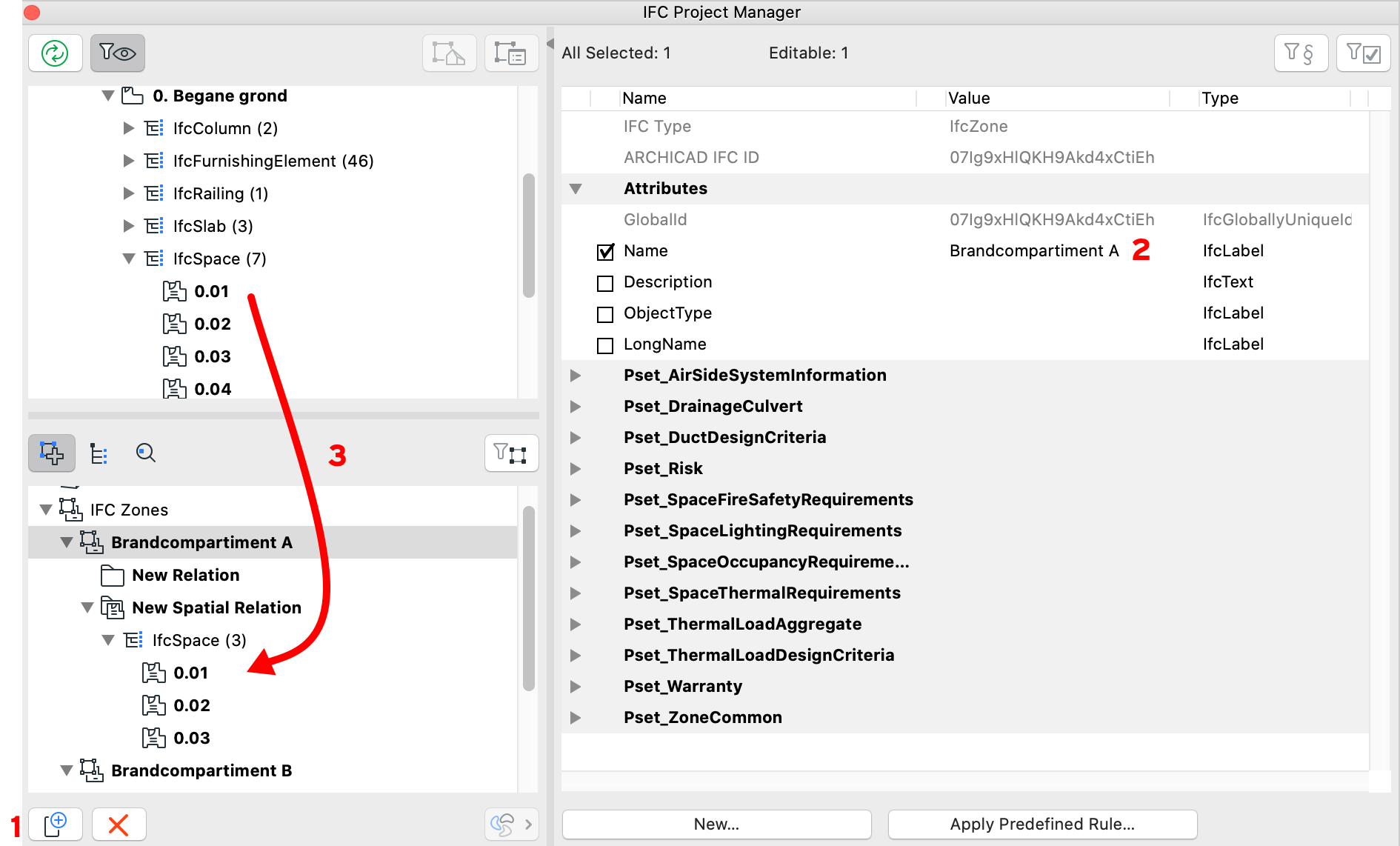

Groeperen van Zones voor brandcompartimenteringen

1. Maak een nieuwe Brandcompartiment Zonegroep aan.

2. Geef een naam in het rechterdeel van de IFC Manager.

3. Sleep de zone vanuit de Model Tree op de nieuwe Zonegroep

Bekijk het ArchiCafé - Start met OpenBIM Groepen maken in IFC Manager op tijdstip 56:23

---

Zie voor meer informatie het artikel in het Helpcenter van Graphisoft over de IFC Project Manager.
