IFCtype element IfcBuildingElementProxy aanpassen
In de Element Settings is het mogelijk om IFC eigenschappen te bekijken. De weergegeven informatie onder het kopje IFC Properties is afhankelijk van de ingestelde Translator. Staat het IFC Type op IfcBuildingElementProxy, controleer dan eerst welke ARCHICAD classificatie (NL/SfB, BB/SfB,...) gekoppeld is aan het element.

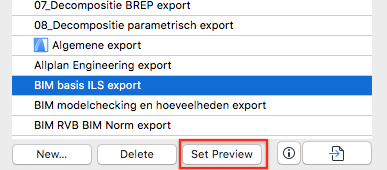

Elke Translator heeft vanaf ARCHICAD 21 een Type Mapping die bepaalt hoe elementen naar IFC entiteiten (IFC type) worden omgezet. In de Settings van een element kan echter maar van één Translator de Type Mapping met bijbehorende Properties worden getoond. Klik in File > Interoperability > IFC > IFC Translators op de knop 'Set Preview' om de gewenste weergave te kiezen. Het ARCHICAD icoon zal naar de geselecteerde Translator verplaatsen.
