Werkmethodiek

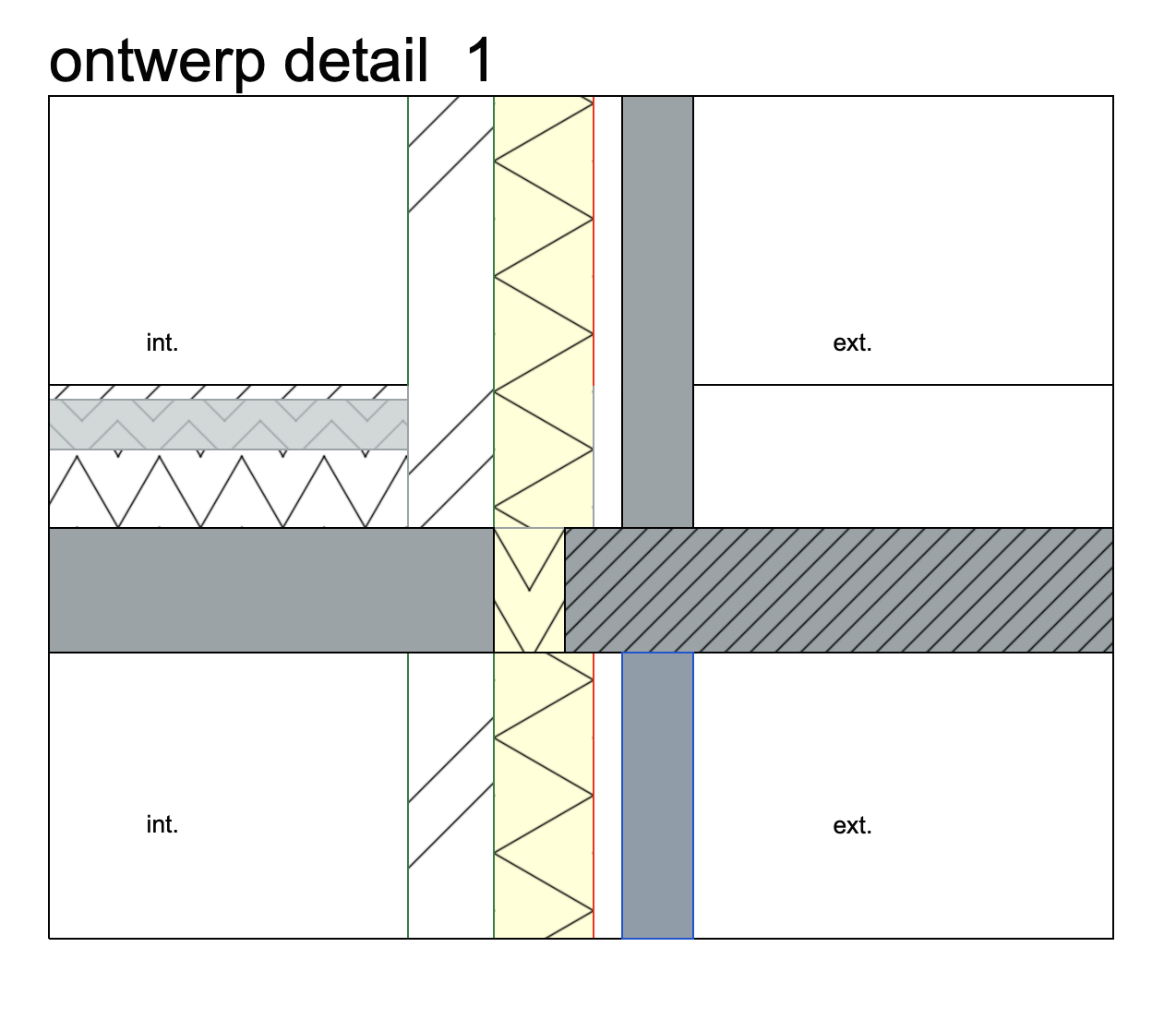

1. Plaats een detailmarker in een doorsnede of Worksheet rond het te analyseren gebied

2. Vul het detail aan met 2d arceringen. Gebruik hiervoor de arceringen van het type Building Material (Cut-Fill)



   Alleen vullingen van het type Cut Fill-Building Material worden in aanmerking genomen voor de simulatie, omdat deze types fysieke eigenschappen bevatten om berekeningen te maken. Andere type arceringen worden genegeerd voor deze simulatie



3. Start de Thermal Bridge Simulation via het rechtermuisknop menu bij het Detail in de Navigator

4. Bepaal de welke vlakken binnen, buiten en bodem zijn

1. Boundary Condition - External Air:
   Klik op het deel van de arcering  dat de buitenlucht van het gebied weergeeft. Er kunnen meerdere arceringen worden geselecteerd door de Shift-toets te gebruiken. Pas de buitenlucht temperatuur en de externe warmte-overdracht-coëfficiënt aan indien nodig.

2. Boundary Condition - Internal Air:
   Klik op het deel van de arcering  dat de binnenlucht van het gebied weergeeft.Er kunnen meerdere arceringen worden geselecteerd door de Shift-toets te gebruiken. Pas de binnenlucht temperatuur en de interne warmte-overdracht-coëfficiënt aan indien nodig.

3. Boundary Condition - Soil:
   Klik op het deel van de arcering dat het bodemoppervlak van het detail vertegenwoordigt.
   De bodemtype waarde is afgeleid van de Environment Settings. Klik op "Change" om een ander bodemtype te kiezen met bijhorende thermische eigenschappen.
   Als er in het detail geen bodem-oppervlakte is kan deze pagina worden overgeslagen door "Next" te klikken



   De instellingen in de Enviroment Settings zijn globaal voor het hele project in te stellen, en niet per detail aan te passen
4. Op de volgende pagina is een overzicht te vinden van de Building Materials in het geselecteerde detail. Als de regel met het Building Material wordt geslecteerd zullen aan de rechterkant de betrokken arceringen groen oplichten.
1. Als er arceringen worden aangetroffen waar geen fysische eigenschappen zijn ingevuld, is de knop Next uitgegrijsd en staat er de melding 'Missing Values for Physical Properties'.


2. Vul eerst de ontbrekende gegevens in door op de drie puntjes te klikken naast het Building Material.

3. Er kan ook worden gekozen om het detail te herzien en de arceringen de juiste Building Material toe te wijzen.

5. Kies op de laatste pagina de voorkeursopties voor de koudebrug simulatie. De raster-grootte is van invloed op de nauwkeurigheid van de simulatie.


6. Klik op Start Simulation.


Resultaat

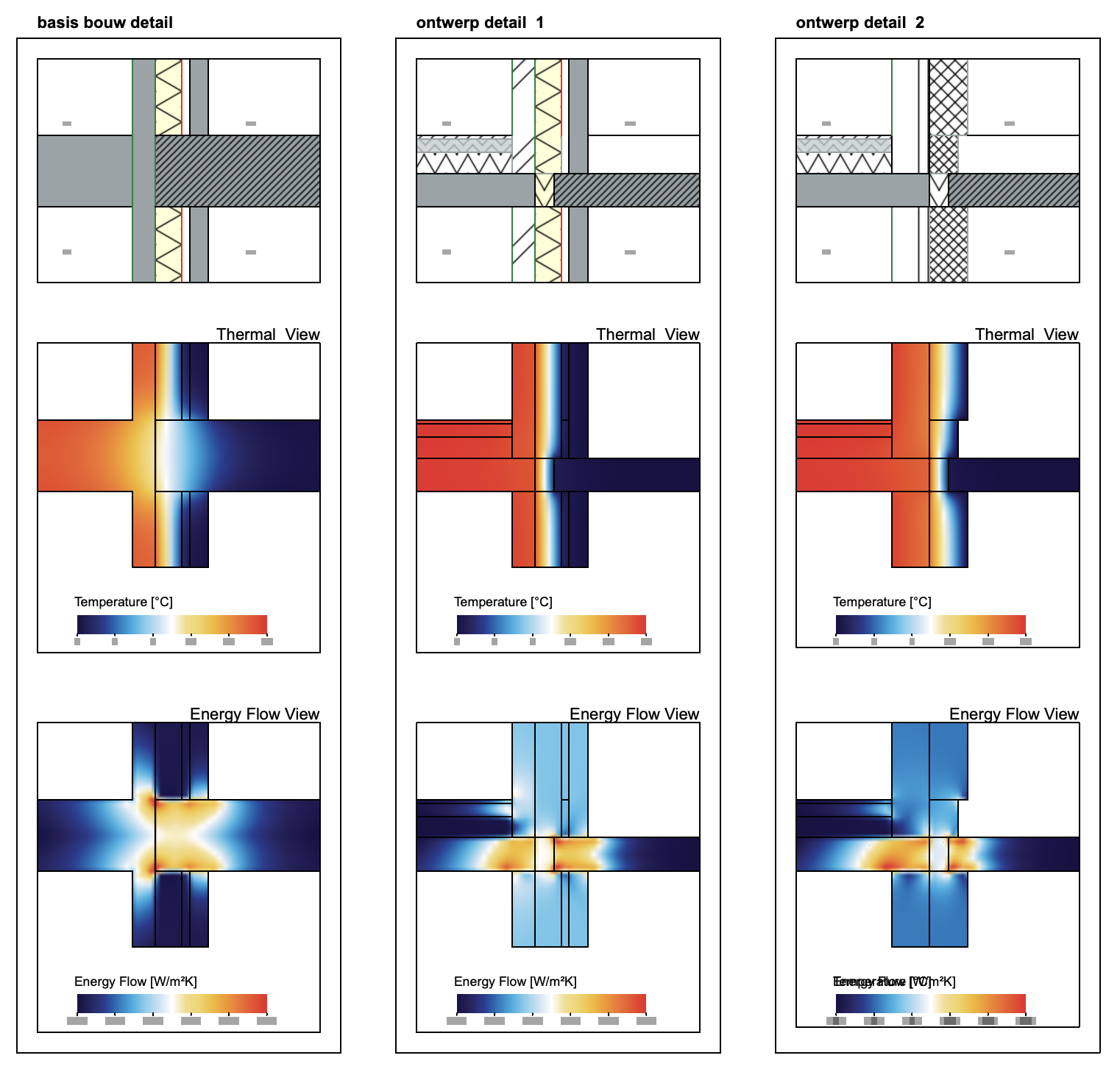

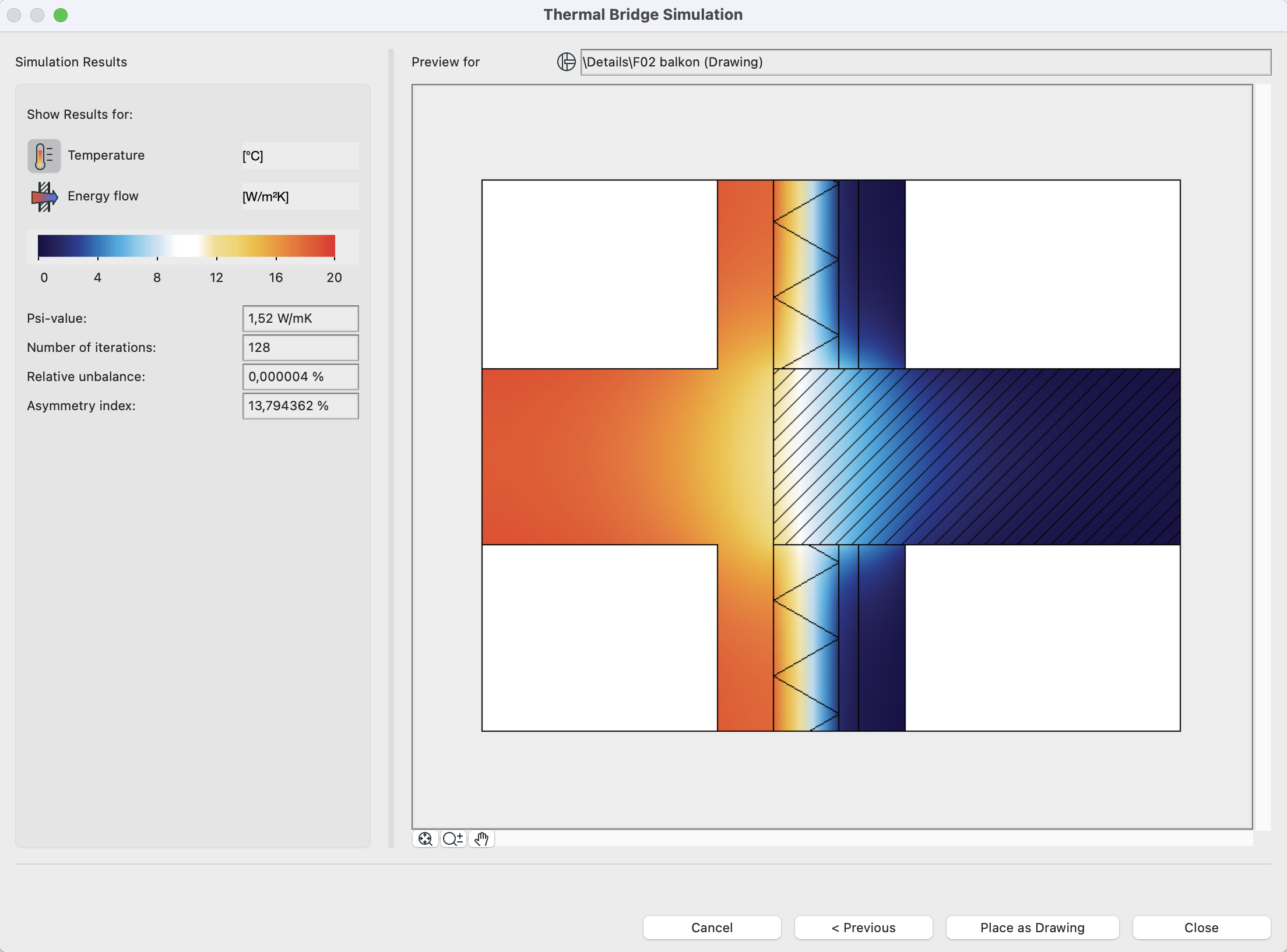

Temperatuurverloop

Kies linksboven in het venster om het temperatuurverloop. Als er met de muis over de kleuren in het detail wordt bewogen, zal de exact temperatuur en energiestroom van die plek worden getoond. Kies "Place as Drawing" om de weergave van het temperatuurverloop als afbeelding in het project te plaatsen. Deze wordt vervolgens exact op de plaats van het detail neergezet.

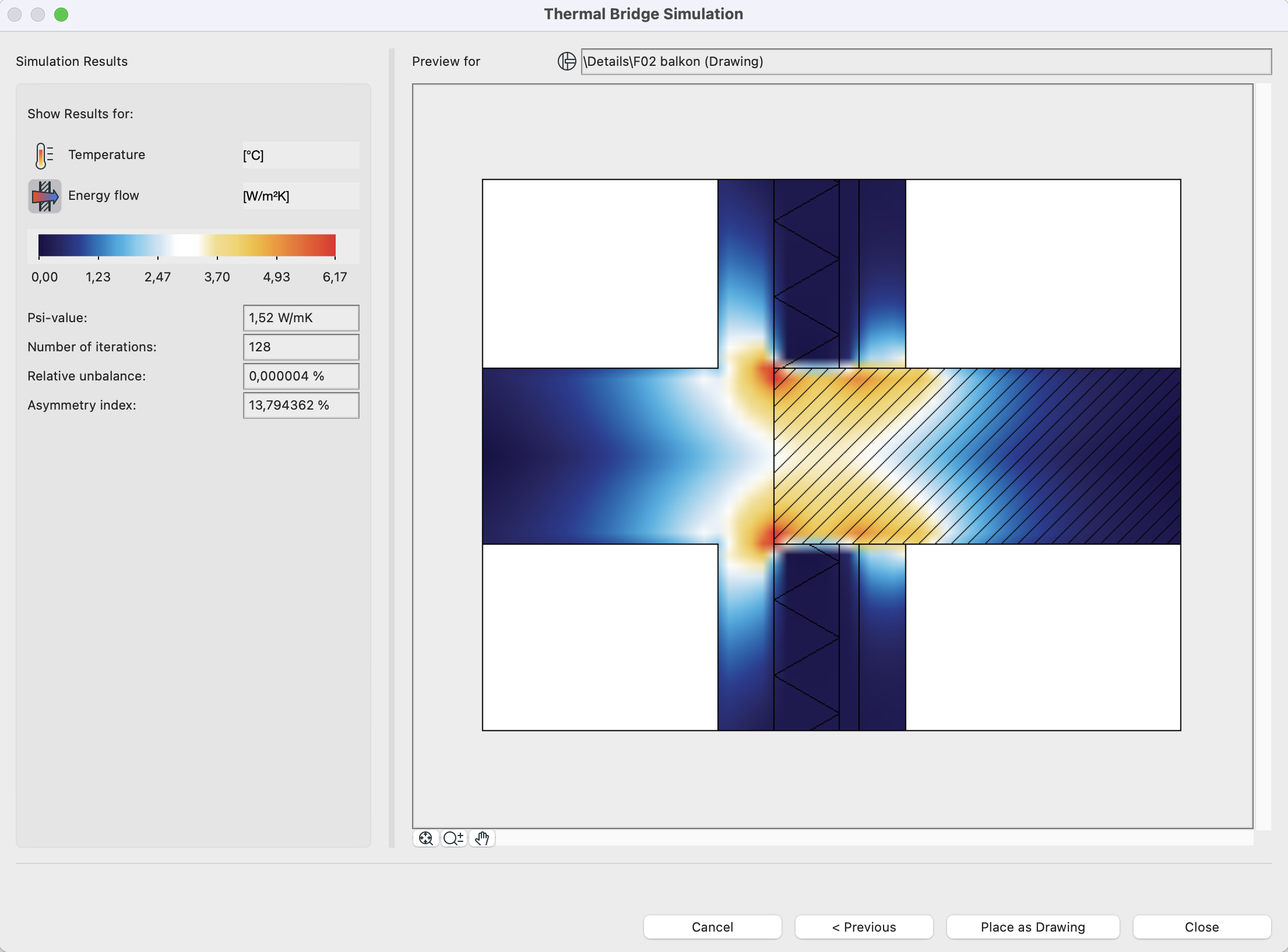

Energieverloop

Kies linksboven in het venster om het energieverloop. Als er met de muis over de kleuren in het detail wordt bewogen, zal de exact temperatuur en energiestroom van die plek worden getoond. Kies "Place as Drawing" om de weergave van het energieverloop als afbeelding in het project te plaatsen. Deze wordt vervolgens exact op de plaats van het detail neergezet.

Psi waarde

De Thermal Bridge Solution berekent ook een Psi waarde (lineaire warmte doorgangscoëfficiënt) van het hele zichtbare detail. Deze kan sterk verschillen bij verschillende afmetingen van het detailkader.

 De Psi-waarde die door de Thermal Bridge wordt berekend is sterk afhankelijk van de grootte van het detailkader. We raden af om deze waarde te gebruiken in EPB of BENG berekeningen.
