Label-gereedschap

Label-gereedschap

Labels geven informatie van een element automatisch op plattegrond/doorsnede weer.

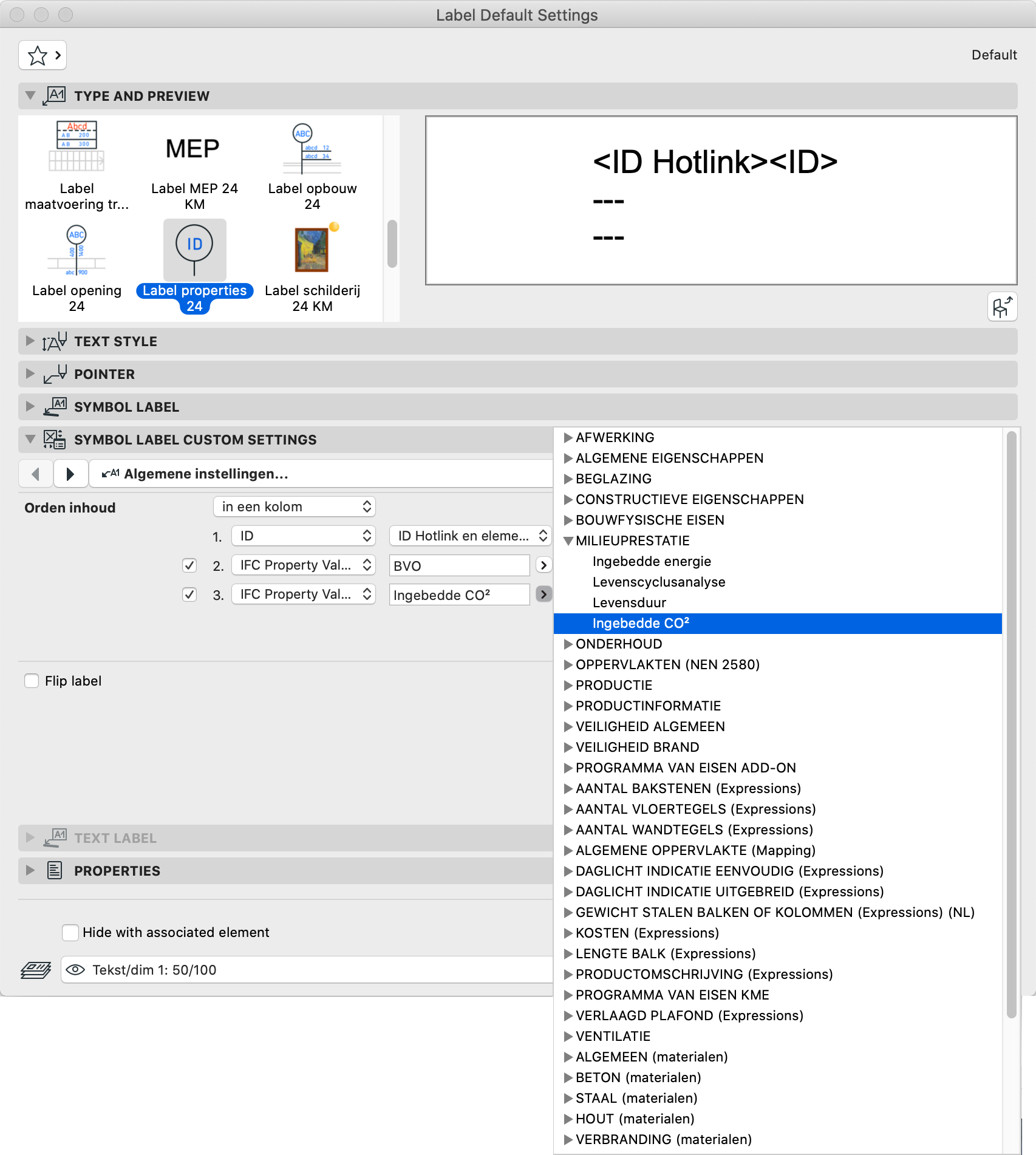

IFC informatie (IFC Properties) kan alleen ingesteld worden als het label al aan een element gekoppeld is (Label Selection Settings) en laat alleen de ingevulde informatie zien.


Sla een ingesteld Label vanuit de Label Selection Settings op als Favoriet.

Plaatsen Label

  1. Per stuk via het label-gereedschap
    1. Associatief (1): het Label wordt gekoppeld aan een element en kan informatie uit het element extraheren en tonen
    2. Onafhankelijk (2): het Label is een (meestal) losstaand tekst element met aanwijspijl

  2. Op een selectie van elementen (associatief)
    via Document > Annotation > Label Selected Elements
Controleren of alle wanden loodrecht staan, plaats hiervoor het Controle Label KeyMember (voorheen Object label KM) op de wand en selecteer bij het label de optie 'Controleren hoeken'

Zie voor meer informatie over het label het artikel in het Helpcenter van Graphisoft over de Label Tool.
