Opbouw Label KeyMember
Met dit breed inzetbare label kan eenvoudig de opbouw van een wand worden getoond of de totale warmteweerstand of warmtedoorgangscoëfficiënt.
Door de vele mogelijkheden is het verstandig om voor verschillende toepassingen een favoriet te maken
Plaatsen Label
Plaats het Label op de normale manier aan een wand, vloer, dak of Shell. Maak eventueel gebruik van het kader, de achtergrond, de pijlpunt en de oriëntatie uit de standaard opties.
Inhoud

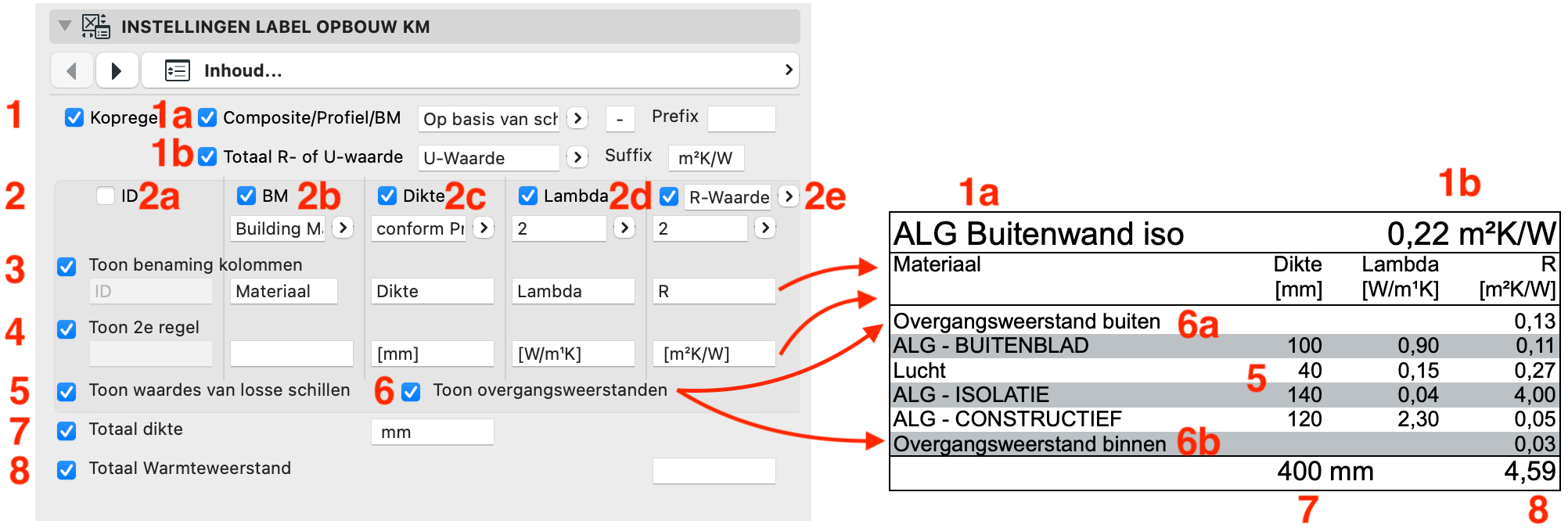

In het eerste tabblad kan de inhoud worden opgegeven.
1 Kopregel bestaande uit de naam van het Complex Profile, de composite of het Building Material (1a) en de totale warmteweerstand of warmtedoorgangscoëfficiënt (1b)
1a Het Complex Profile, de composite of het Building Material van het element kan in zijn geheel worden getoond of een deel ervan. Bovendien kan het voorzien worden van een voorzetsel.
1b In de kopregel kan de totale warmteweerstand of warmtedoorgangscoëfficiënt worden getoonde een achterzetsel voor bijvoorbeeld de eenheid.
2 Er kunnen verschillende kolommen worden getoond:
2a het ID van het Building Material (I)
2b De naam of een deel van de Building Material (IV) of de omschrijving (II en III) die te vinden zijn de het attribuut van het Building Material

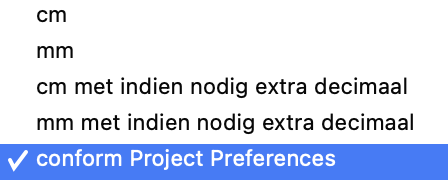

2c De dikte kan worden getoond in verschillende opmaak:
2d De lambda waarde (IV) die uit de Building Materials wordt getrokken:
2e De warmteweerstand of warmtedoorgangscoëfficiënt van de verschillende schillen. Deze wordt verkregen door de dikte en de lamdawaarde te verwerken. Er kan een uitzondering worden opgegeven in het tabblad ‘Vaste weerstanden’
3 De naam van de kolom kan worden getoond en er kan een eigen benaming voor worden opgegeven.
4 Onder de kolomnaam kan een 2e regel worden getoond met bijvoorbeeld de eenheid.
5 De waardes van de gekozen kolommen worden per schil getoond
6 De overgangsweerstanden Rse en Rsi kunnen worden getoond. De waarde en omschrijving kunnen worden ingesteld in het tabblad ‘Vaste weerstanden’
7 De totaal dikte wordt getoond in de opmaak zoals gekozen bij 2c en er kan een achterzetsel worden gebruikt.
8 De opsomming van de kolom warmteweerstand of warmtedoorgangscoëfficiënt kan worden getoond met eventueel een achterzetsel

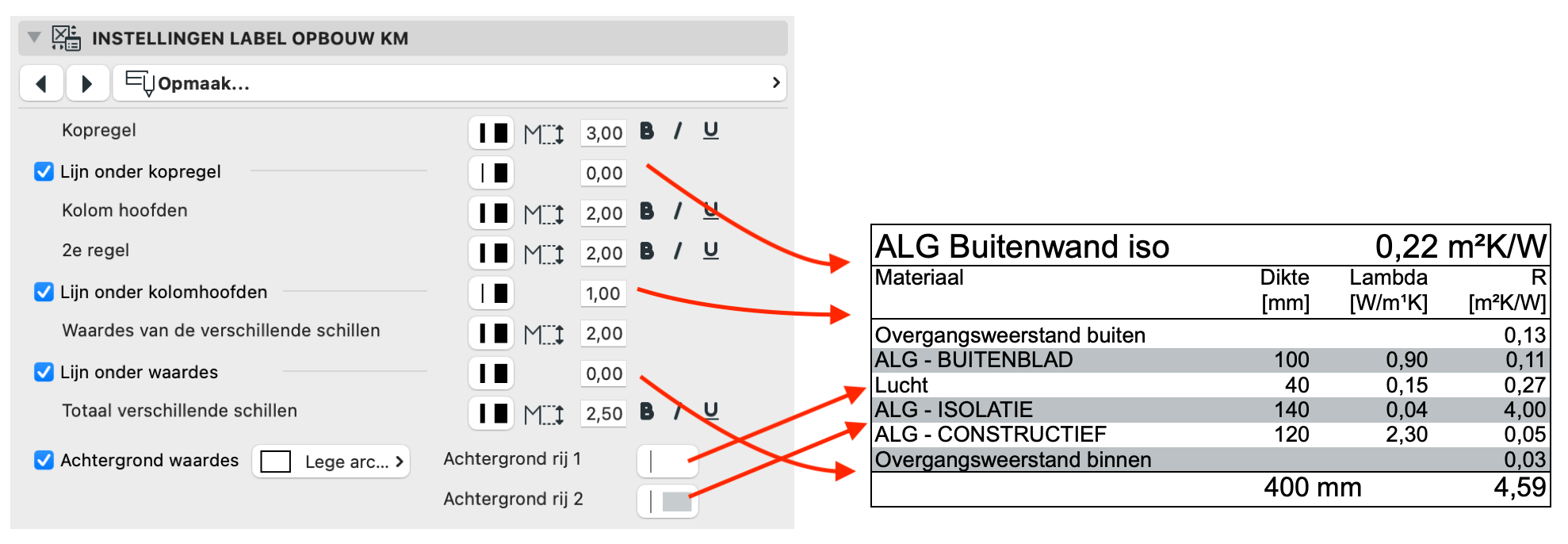

Opmaak
In het tabblad opmaak kunnen lettergroottes, opmaak, lijnen en arceringen worden getoond.

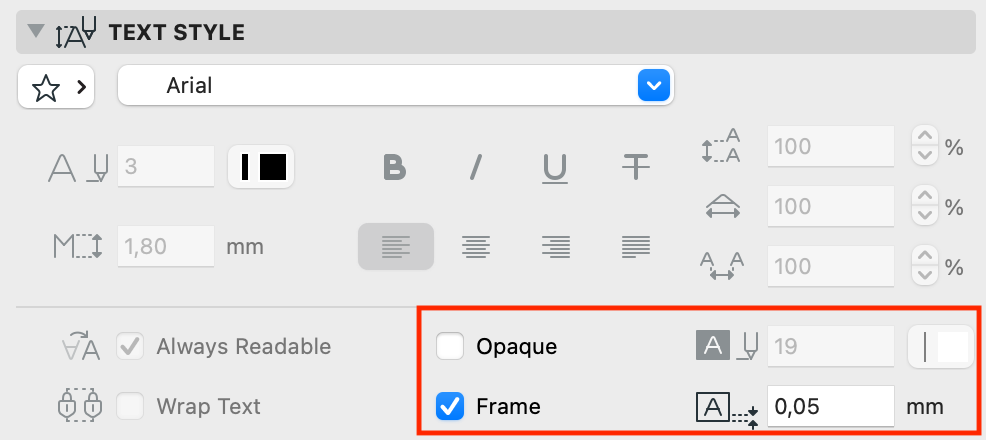

De omlijning en arcering van het gehele label is te vinden de Label Settings > Text Style
Koppelen en aanwijslijn

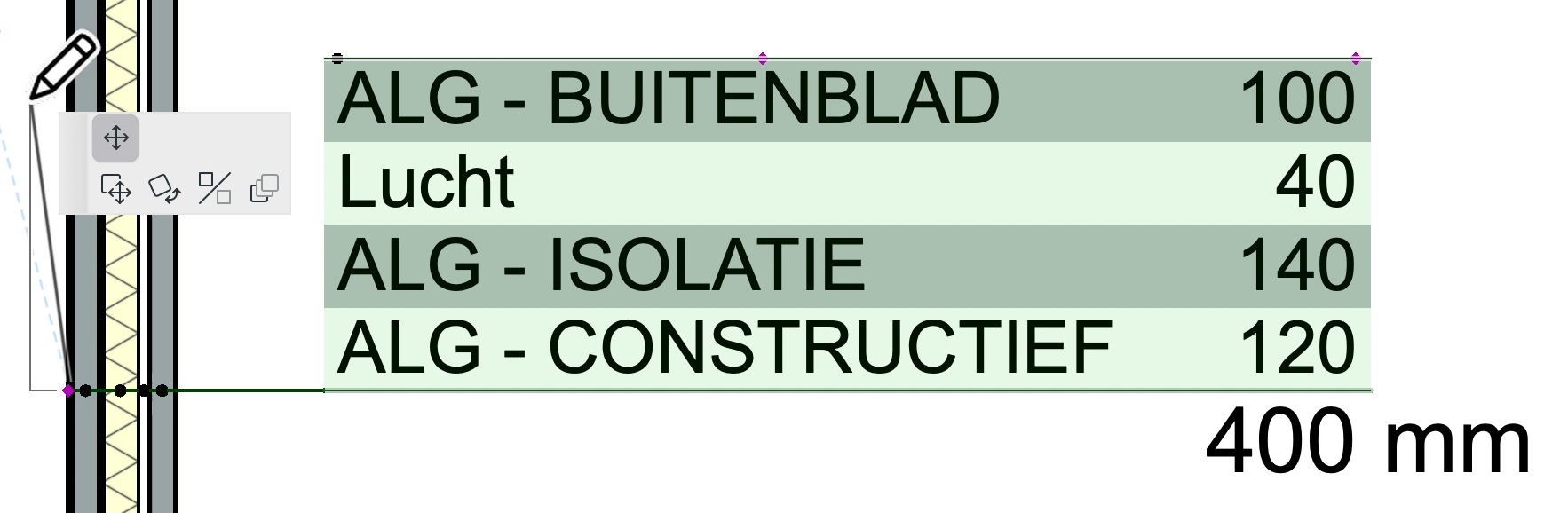

Aanwijslijn
Naast de standaard Pointer is er ook een mogelijkheid voor een aanwijslijn die een marker bevat per schil. Met behulp van de Move Node uit het pet-palet kan het paarse hotspot verplaatst worden. De volgorde kan eventueel aangepast worden.

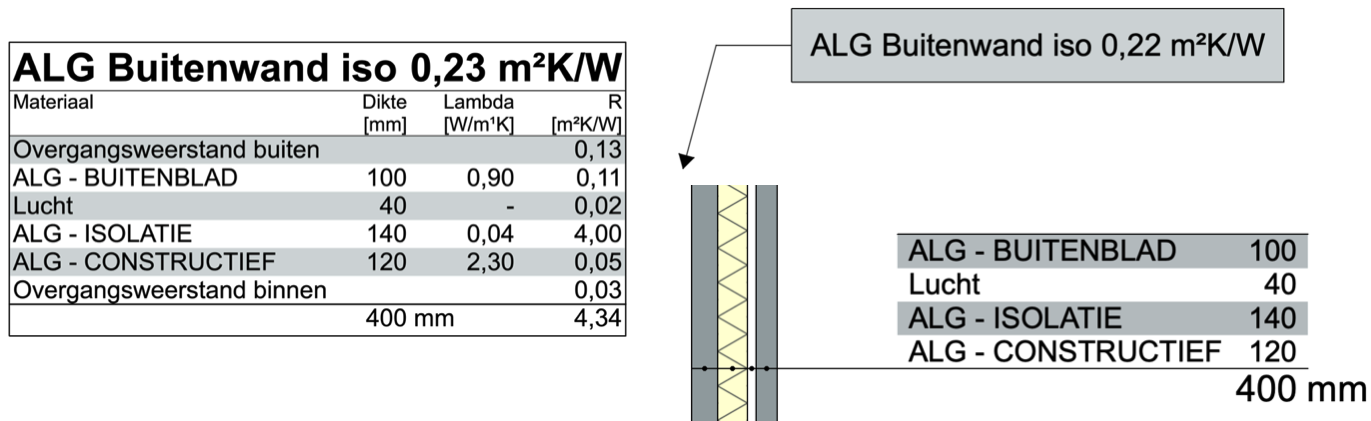

Koppelen van elementen
Soms bestaat de opbouw uit 2 losse elementen. Met behulp van de optie ‘Koppelen’ kan het resultaat van het ene label worden overgenomen in het andere.
- Plaats een Label op Element 1. Hier wordt de optie ‘Koppelen binnenkant aan ander Label’ gebruikt.
- Plaats nu een Label op Element 2. Hier wordt de optie ‘Koppelen buitenkant aan ander Label’ gebruikt.
- In het label van Element 2 wordt nu de dikte en warmteweerstand (of warmtedoorgangscoëfficiënt) overgenomen die onder het label van element 1 staat achter de tekst ‘Overnemen’
- Bevestig en zie dat de totale warmteweerstand (of warmtedoorgangscoëfficiënt) wordt uitgerekend.
- Neem deze waarde over en vul deze in het Label van Element 1
- Selecteer nu Label van Element 2 en plaats deze bovenop het label van Element 1. gebruik eventueel de Display Order. Het resultaat is als volgt:
De benaming van Element 1 wordt als Complex Profile/Composite of Building Material getoond. Gebruik de optie 1a ‘Geen’ en vul in de Prefix de volledige juiste benaming.

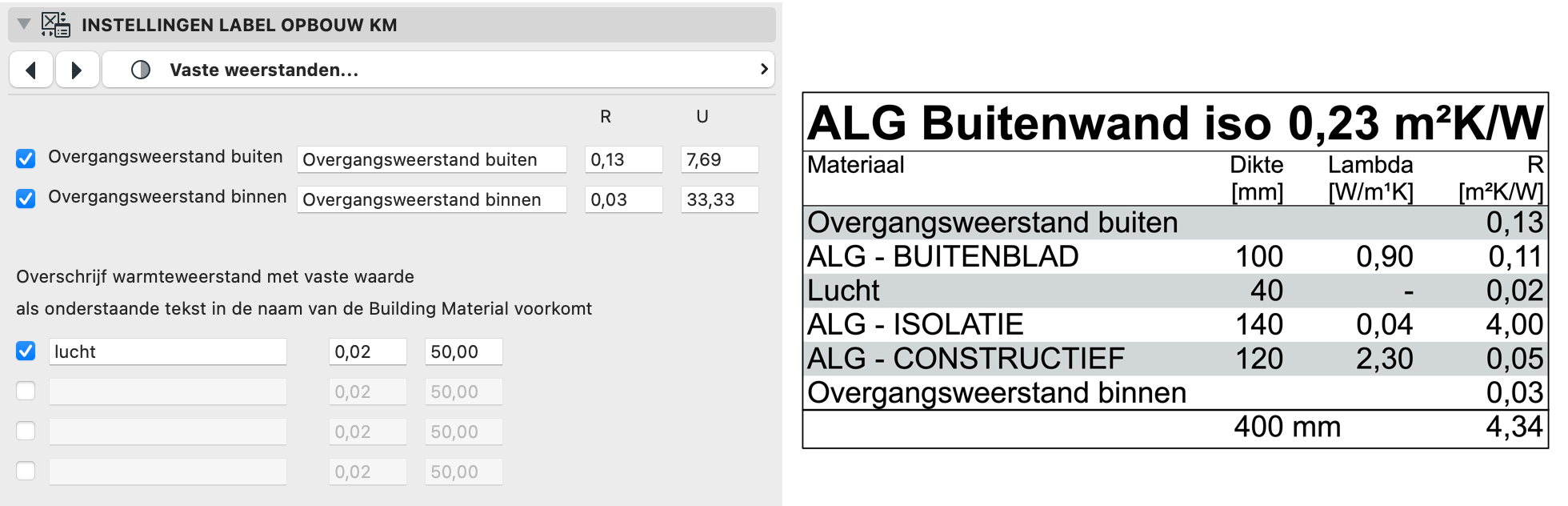

Vaste weerstanden
In dit tabblad kunnen de benamingen en waarde van de overgangsweerstanden worden ingevuld.
Daarnaast kunnen bepaalde schillen van een vaste warmteweerstand (of warmtedoorgangscoëfficiënt) worden voorzien. Dit kan voor bepaalde Building Materials zijn waarbij de warmteweerstand (of warmtedoorgangscoëfficiënt) niet samenhangt met de dikte.
Kies de optie en vul een deel van de naam van het Building Material in. Vul daarachter de warmteweerstand (of warmtedoorgangscoëfficiënt) in. Als er in de Complex Profile/Composite of Building Material een Building Material met tekst voorkomt, wordt deze voorzien van deze waarde.
In onderstaand voorbeeld gebeurt dit met het Building Material ‘Lucht’
