Meetstaat Manager - Beams en Columns als Complex Profiles
Archicad 28
De berekeningen gebeuren op basis van Building Material (type 3). Gebruik dus een passend building material bij het aanmaken van Complex Profiles.
De balken en kolommen dienen geen classificatie te krijgen.
Oppervlakte berekenen - aandachtspunt:
De Base line berekent slechts in één richting. Deze richting wordt weergegeven door de lijn zodra de optie in de Profile Manager is geactiveerd.
Als je alle onderdelen wilt berekenen, kun je de verschillende componenten van balken en kolommen afzonderlijk tekenen als losse arceringen (fills), in plaats van één doorlopende arcering of fill.

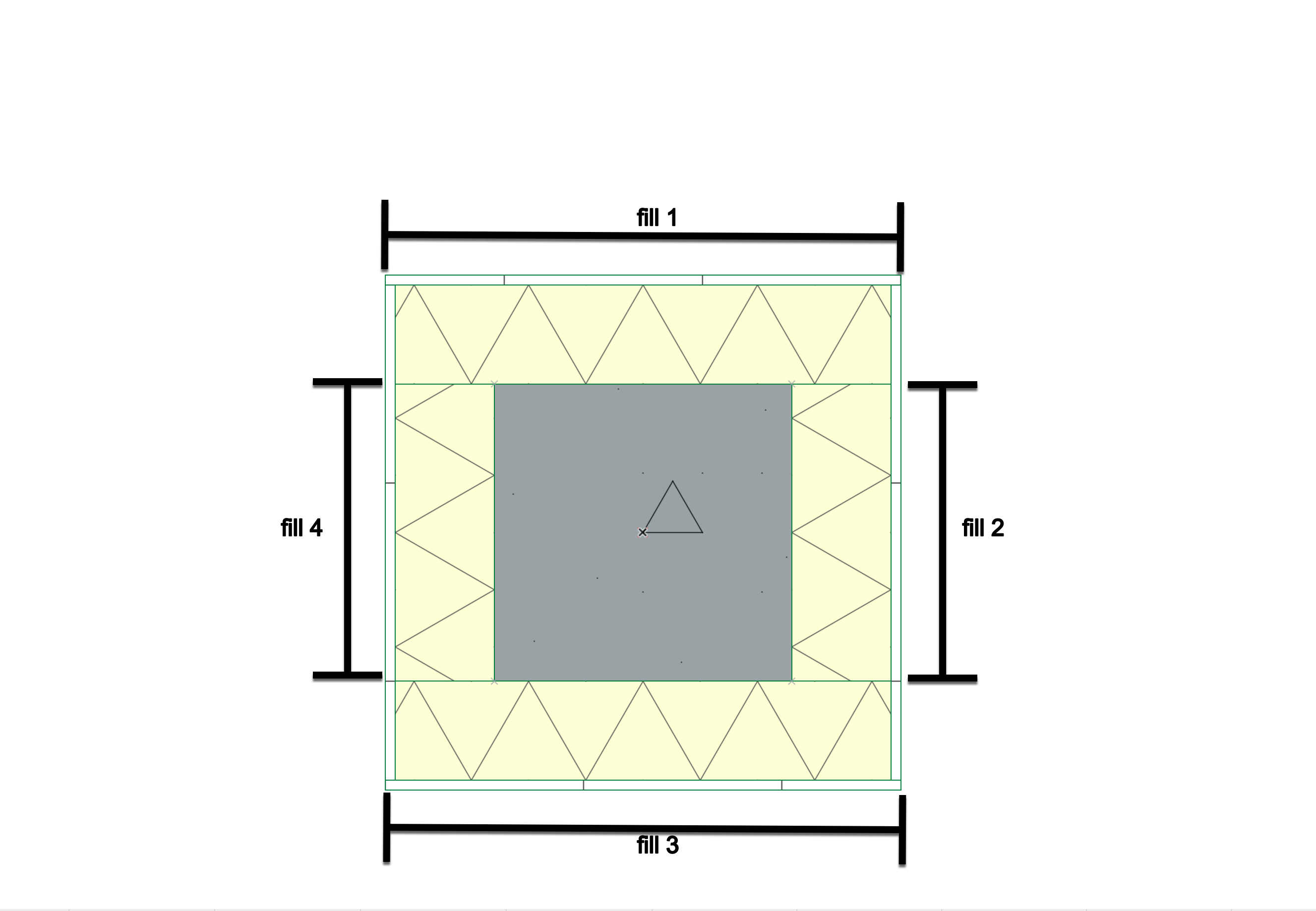

Bijvoorbeeld, wanneer je de isolatielaag van een kolom aan alle vier zijden wilt berekenen, teken dan de arceringen (fills) met een onderbreking per tekenrichting. Zorg daarbij voor een correcte uitlijning van de Base line.
Archicad 27 en ouder
Beams en Columns die als Complex Profile worden gemodelleerd, zullen een Element Classificatie (type 5) nodig hebben om uitgelezen te kunnen worden door de Meetstaat Manager:
- Selecteer het balk- of kolom-gereedschap
- Ga naar de Beam/Column Default Settings

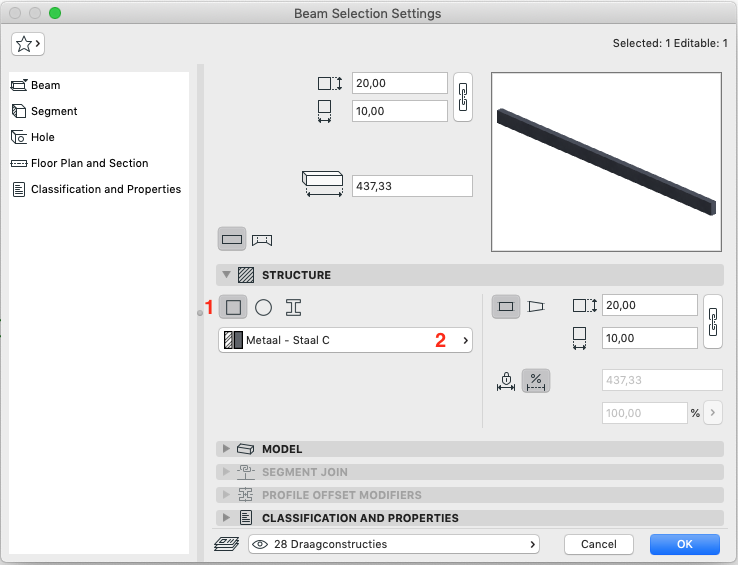

Om te zorgen dat deze zeker niet dubbel in de resultaten komt, zorg dat een eenvoudig profiel (1) hetzelfde Building Material heeft als het juiste artikelnummer (2)

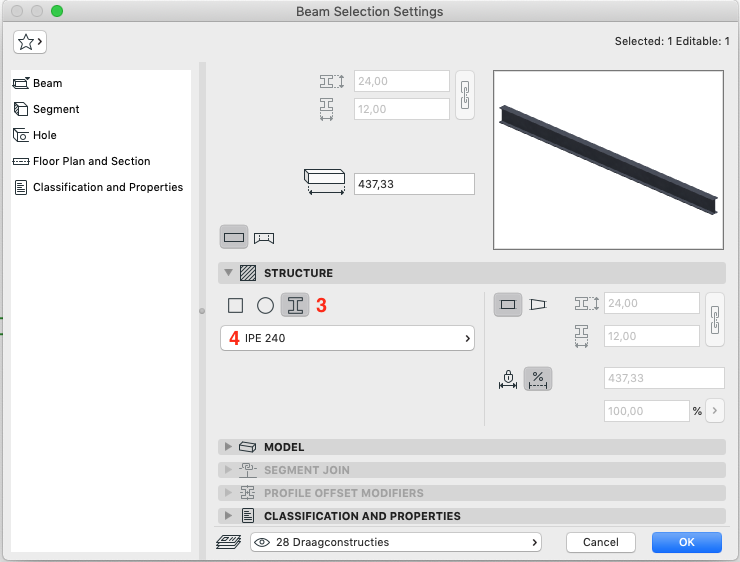

- Activeer Complex Profile (3) en kies het gewenste profiel (4)
Dit heeft als gevolg dat er aan een balk of kolom als Complex Profile slechts één Building Material kan worden toegekend.
Bekledingen, zoals schilderwerken, kunnen bijgevolg best als Basic wand of vloer rond het profiel gemodelleerd worden.
- Vink de VMSW - 2015 Classificatie aan
- Kies het correcte artikelnummer (5)
Het artikelnummer wordt hiermee éxtra toegevoegd
Bij de Meldingen zal van dit onderdeel nog wel het bericht verschijnen 'Balk/Kolom is geen type 3'. Dit omdat Archicad intern nog het Building Material van wat ooit voor de basic balk/kolom is gekozen onthoud als informatie van het element. Dit zal niet bij de resultaten terecht komen, dus leidt niet tot onnauwkeurigheid.
