Meetstaat Manager - Houtskeletbouw

Hieronder wordt de werkwijze beschreven voor de volgende onderdelen:

1. Houtskeletbouw, artikelen beginnend met 28. en gemodelleerd met Slab-, Wall-, Roof- of Shell-tool

Basic wall - Building Material (type 3)

Worden de onderdelen gemodelleerd als Basic, dan worden deze uitgelezen als een type 3.

Composite wall - Building Material (type 3)

Zijn deze elementen gemodelleerd als composite en niet als type 5 geclassificeerd, dan wordt type 3 uitgelezen.

Composite wall - Element Classificatie (type 5)

Wordt het element geclassificeerd als type 5, dan wordt enkel type 5 uitgelezen en niet type 3.

Het uitlezen van een waarde bij type 5, gaat in dit geval, via de expression: Oppervlakte middenas.

Zorg daarom dat deze Property beschikbaar is voor het element:

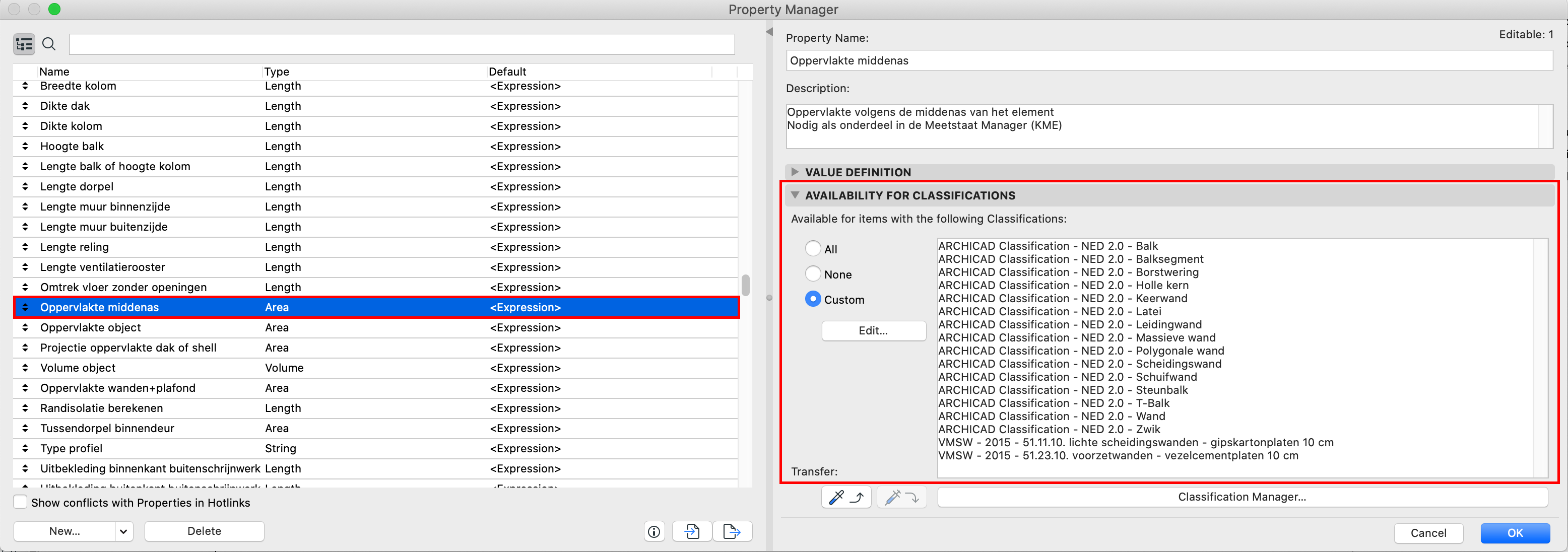

1. Ga naar de Property Manager

2. Ga naar het betreffende artikelnummer

3. Zorg vervolgens dat onder heb tabblad AVAILABLE CLASSIFICATIONS de Archicad Property zichtbaar is voor de classificatie die aan het element hangt
   Via 'Edit...' kunnen bestaande Classificaties toegevoegd worden
