Meetstaat Manager - Lichte scheidingswanden en voorzetwanden

Meetstaat Manager - Lichte scheidingswanden en voorzetwanden

Hieronder wordt de werkwijze beschreven voor de volgende onderdelen:
  1. Lichte scheidingswanden, artikelen beginnend met 51.1 en gemodelleerd met Wall-tool
  2. Voorzetwanden, artikelen beginnend met 51.21.1 t/m 51.22.2 gemodelleerd met de Wall-tool
Deze wanden worden uitgelezen met behulp van de correcte codering bij Building Materials. Hierbij kan het volledig artikelnummer worden gekozen (Type 3) of wordt een artikel gekozen waarbij de Meetstaat Manager automatisch naar de correcte dikte zoekt (type 2).

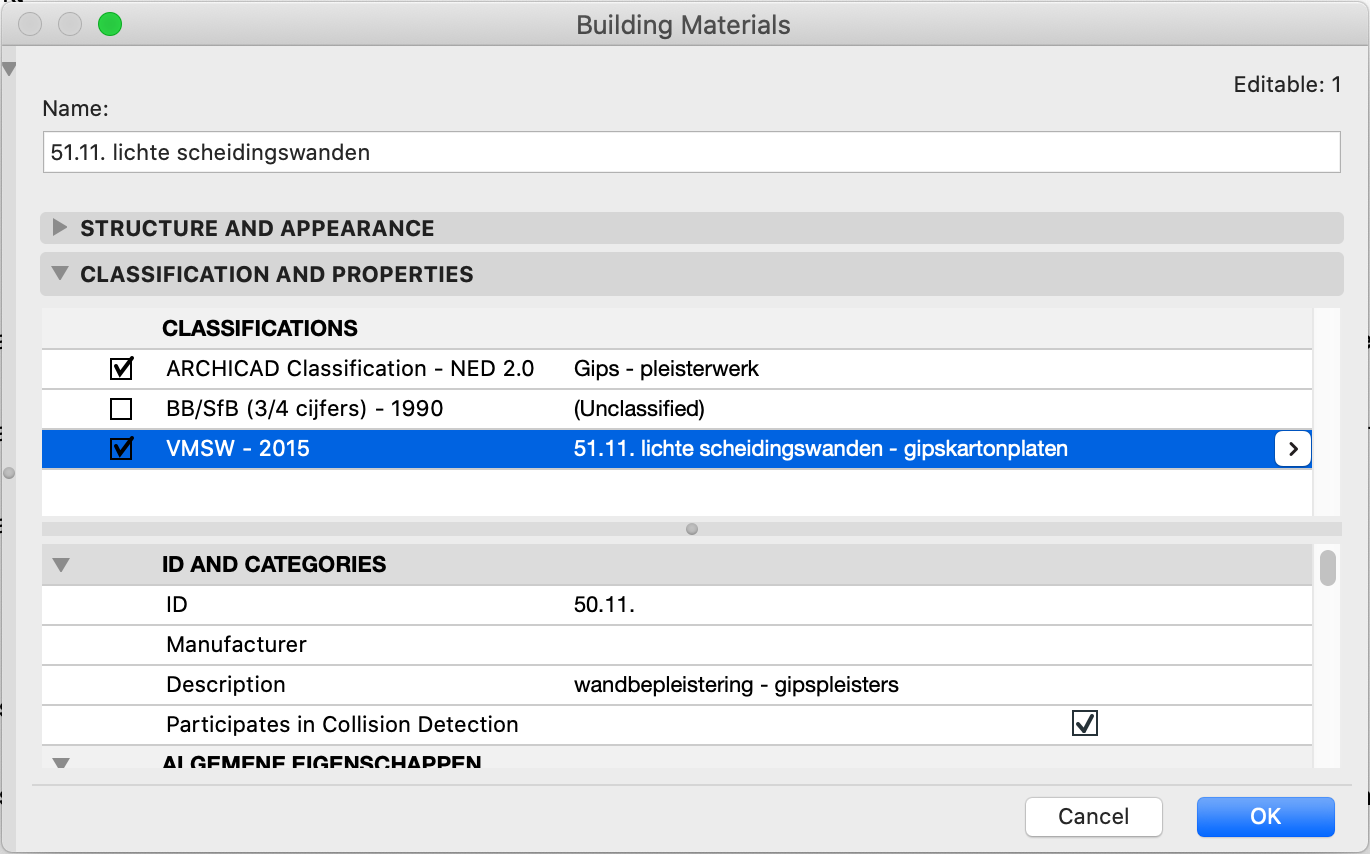

Basic wall - Building Material + dikteverdeling (type 2)

Dit werkt voor de volgende artikelen, die beginnen met:
  1. 51.1
  2. 51.21.1
  3. 51.21.2
  4. 51.22.1
  5. 51.22.2

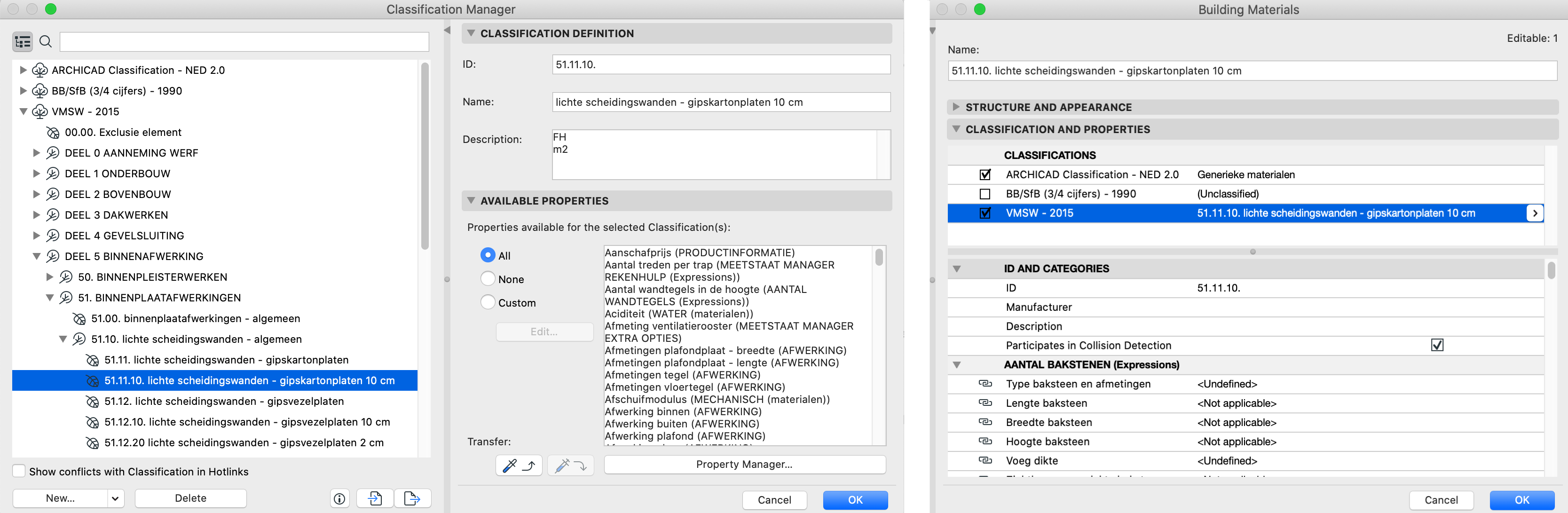

Basic wall - Building Material (type 3)

Dit werkt voor de volgende artikelen, die beginnen met:
  1. 51.1
  2. 51.2

Dit mits er een Building Material Classificatie aan het Building Material gekoppeld is. Dus enkel het Building Material ID invullen is niet genoeg.

Composite wall - Building Material + dikteverdeling (type 2)

Dit werkt voor de volgende artikelen, die beginnen met:
  1. 51.1
  2. 51.21.1
  3. 51.21.2
  4. 51.22.1
  5. 51.22.2

Composite wall - Building Material (type 3)

Zijn deze elementen gemodelleerd als composite en niet als type 5 geclassificeerd, dan wordt type 3 uitgelezen

Dit werkt voor de volgende artikelen, die beginnen met:

  1. 51.1
  2. 51.2
Dit net als hierboven al vermeld enkel als er een Building Material Classificatie aan het Building Material gekoppeld is. Dus enkel het Building Material ID invullen is niet genoeg.

Composite wall - Element Classificatie (type 5)

Wordt het element geclassificeerd als type 5, dan wordt enkel type 5 uitgelezen en niet type 3.
Het uitlezen van een waarde bij type 5, gaat in dit geval, via de expression: Oppervlakte middenas.
Zorg daarom dat deze Property beschikbaar is voor het element:
  1. Ga naar de Property Manager
  2. Ga naar het betreffende artikelnummer
  3. Zorg vervolgens dat onder heb tabblad AVAILABLE CLASSIFICATIONS de Property zichtbaar is voor de classificatie die aan het element hangt
    Via 'Edit...' kunnen bestaande Classificaties toegevoegd worden aan de beschikbare-classificatie-lijst
