Meetstaat Manager - Meldingen - Balk/kolom is geen type 3

Een van de 'fouten' die in het Meldingen-tabblad van de Meetstaat Manager kan verschijnen is: 'Balk is geen type 3'. of 'Kolom is geen type 3'.

Hieronder wordt, aan de hand van voorbeelden, toegelicht wat de melding inhoud en hoe deze opgelost kan worden.

Deze melding kan voorkomen bij balken en kolommen die als basic zijn gemodelleerd, maar ook waar Complex Profiles zijn gebruikt.

Zie voor uitleg en oplossing van andere meldingen het artikel: Meetstaat Manager - Meldingen

Balk/kolom is geen type 3 - Basic

Voorbeeld

Uitleg melding

Het gaat in dit geval om een element met Artikelnummer: 20.xx.xx, waarvan Archicad wel weet dat het geen type 3, is maar niet weet welk type het dan wel is.

Oplossing

1. Als we dubbelklikken op de melding en zo naar het element navigeren en deze selecteren

2. Dan is in Settings van het element te zien dat deze als type 5 geclassificeerd is


3. Dan kan er vervolgens in de Meetstaat Manager gekozen worden voor 'Laad geselecteerde elementen'.

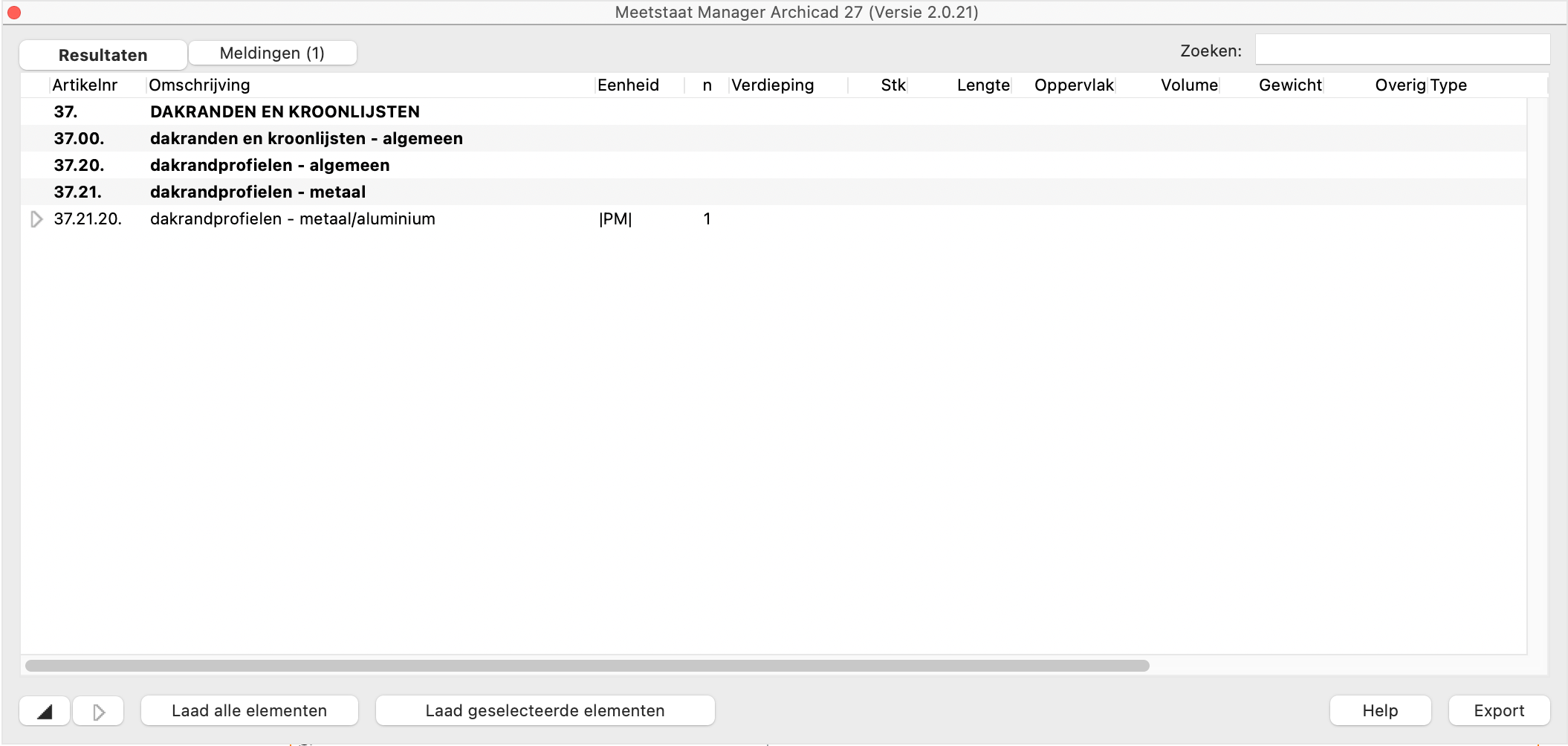

   Enkel dit element wordt dan geladen. Als dan naar het resultaten tabblad wordt genavigeerd is te zien dat dit element wel opgelijst is als een type 5.
   Dus het element zit wel in de Meetstaat Manager en ook op de juiste manier, als type 5.
   Enkel blijft de Meetstaat Manager ook nog het Building Material zien dat ook aan deze balk hangt:

   Vandaar de melding. Helaas is deze melding (nog) niet op te lossen. Weet dus als je deze melding tegenkomt dat dit niet erg is. Check enkel of de type 5 van de balk of kolom wel geladen is.

Balk/kolom is geen type 3 - Complex Profile

Voorbeeld

Uitleg

De Meetstaat Manager weet hier niet bij welk type het element onder verdeeld moet worden en ook niet welk VMSW-artikelnummer erbij hoort.

Oplossing

Wanneer er een balk of kolom getekend is als Complex Profile, dan verschijnt er een melding 'Balk/Kolom is geen type 3'. Dit terwijl deze balk wel correct is ingesteld en verschijnt bij de resultaten.

Dit terwijl deze balk wel correct is ingesteld en verschijnt bij de resultaten.

Helaas is deze melding (nog) niet op te lossen. Weet dus als je deze melding tegenkomt dat dit niet erg is. Check enkel of de type 5 van de balk of kolom wel geladen is.
