Meetstaat Manager - Naam staalprofiel / Complex Profile uitlezen (Extra info 1)

Meetstaat Manager - Naam staalprofiel / Complex Profile uitlezen (Extra info 1)

In de detailmeetstaat kan onder 'Extra info 1' de naam van een Complex Profile uitgelezen worden. Dit is met name interessant bij profielen met een specifieke naam, zoals staalprofielen.

Aanwezigheid Property: Type Profiel

Check eerst of de volgende Property aanwezig is in het project en zichtbaar is voor de juiste Classificatie:

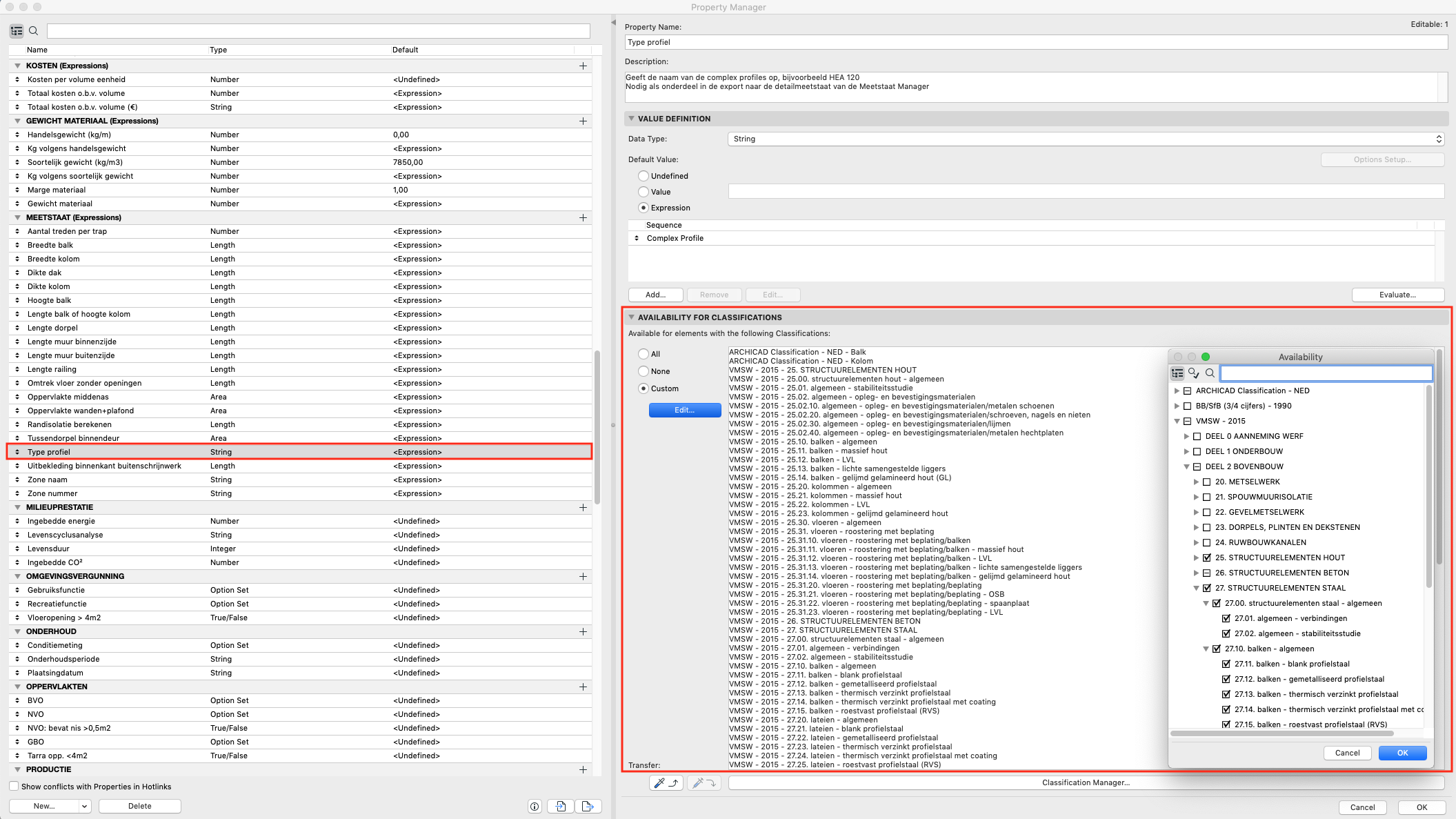

  1. Open de Property Manager via het menu Options > Property Manager...
  2. Ga naar de Property 'Type Profiel'
  3. Klik aan de rechterzijde onder 'AVAILABILITY FOR CLASSIFICATIONS' op 'Edit…'
  4. Vink aan of uit bij welke onderdelen deze Property aanwezig moet zijn

Invullen van de Property bij het element

Automatisch wordt bij de Property de naam van het 'Complex Profile' uitgelezen, welke dit is kan bekeken worden in de Infobox
  1. Selecteer het betreffende element, zoals de kolom of balk, in het model
  2. Ga naar de Infobox
  3. Navigeer naar de betreffende Property en klik op het rekenmachientje achter de Property om de waarde te zien:
    †
Er kan ook gekozen worden om een eigen waarde bij de Property in te vullen:
  1. Selecteer het betreffende element, zoals de kolom of balk, in het model
  2. Open de Settings
  3. Navigeer naar de betreffende Property
  4. Zet deze op 'Custom (Value)' en type de gewenste waarde in:

Uitlezen 'Extra info 1'

  1. Exporteer de Meetstaat als detailmeetstaat
  2. De waarde zal bij 'Extra info 1' getoond worden:

Voor meer informatie over welke waarde bij 'Extra info 2' uitgelezen kan worden zie het artikel: Meetstaat Manager - Handelsgewicht gewicht staalprofiel / Complex Profile uitlezen (Extra info 2)
