Meetstaat Manager - Prefab wanden bestaande uit meerdere lagen

In de Meetstaat Manager kunnen prefab wanden per schildeel geteld worden, maar soms kan het wenselijk zijn dat maar één of twee schildelen uitgelezen worden.

In dit artikel wordt toegelicht hoe dat mogelijk is.

1. 26.21.21.  ter plaatse gestorte elementen - wanden/holle wanden - prefab elementen

2. 26.21.22.  ter plaatse gestorte elementen - wanden/holle wanden - vulbeton

Elk schildeel apart uit lagen lezen

1. Stel de Building Materials in volgens de richtlijnen die aangegeven zijn in de artikellijst

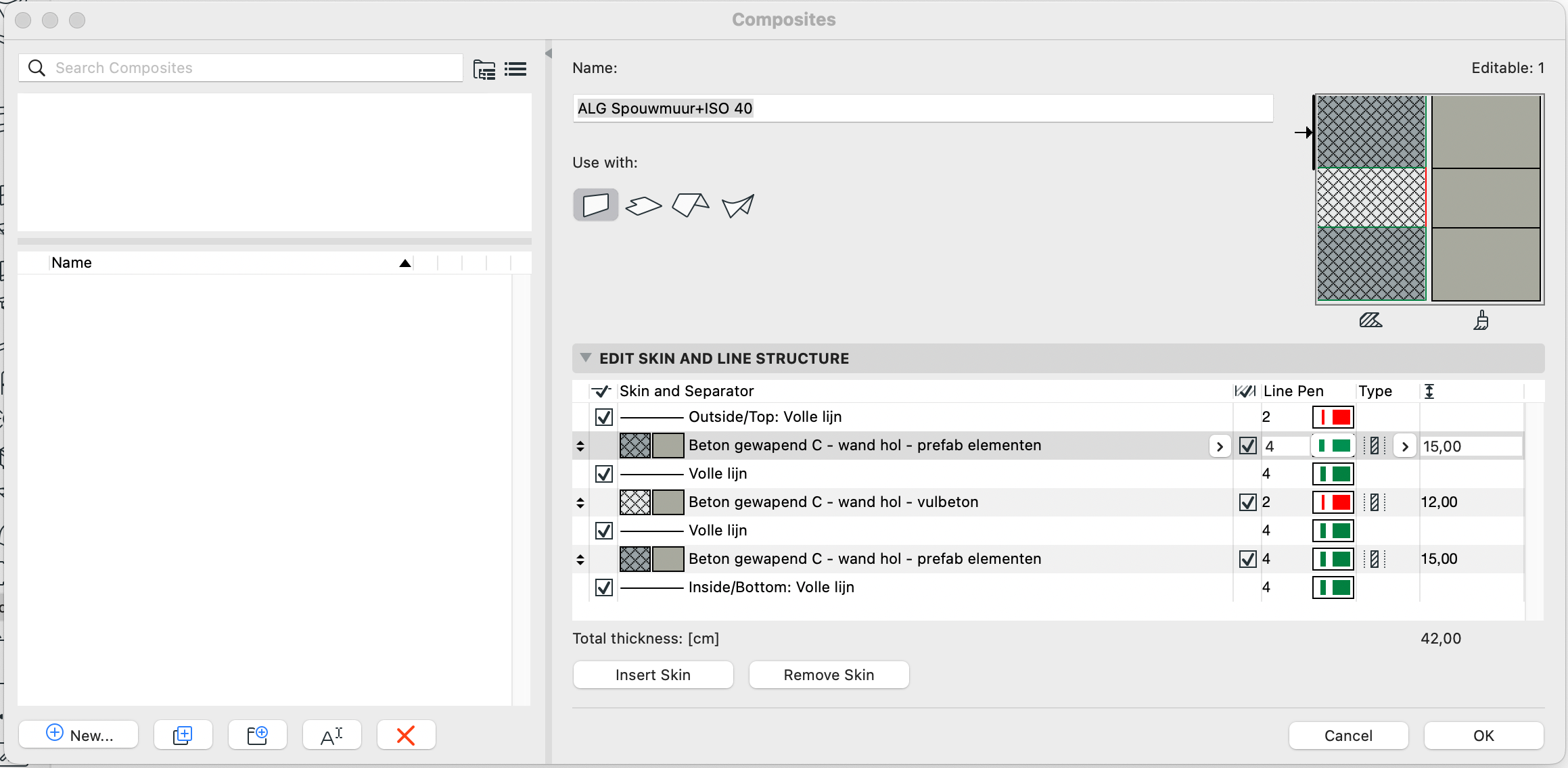

2. Bouw vervolgens de Composite op zoals gewenst, bijvoorbeeld:

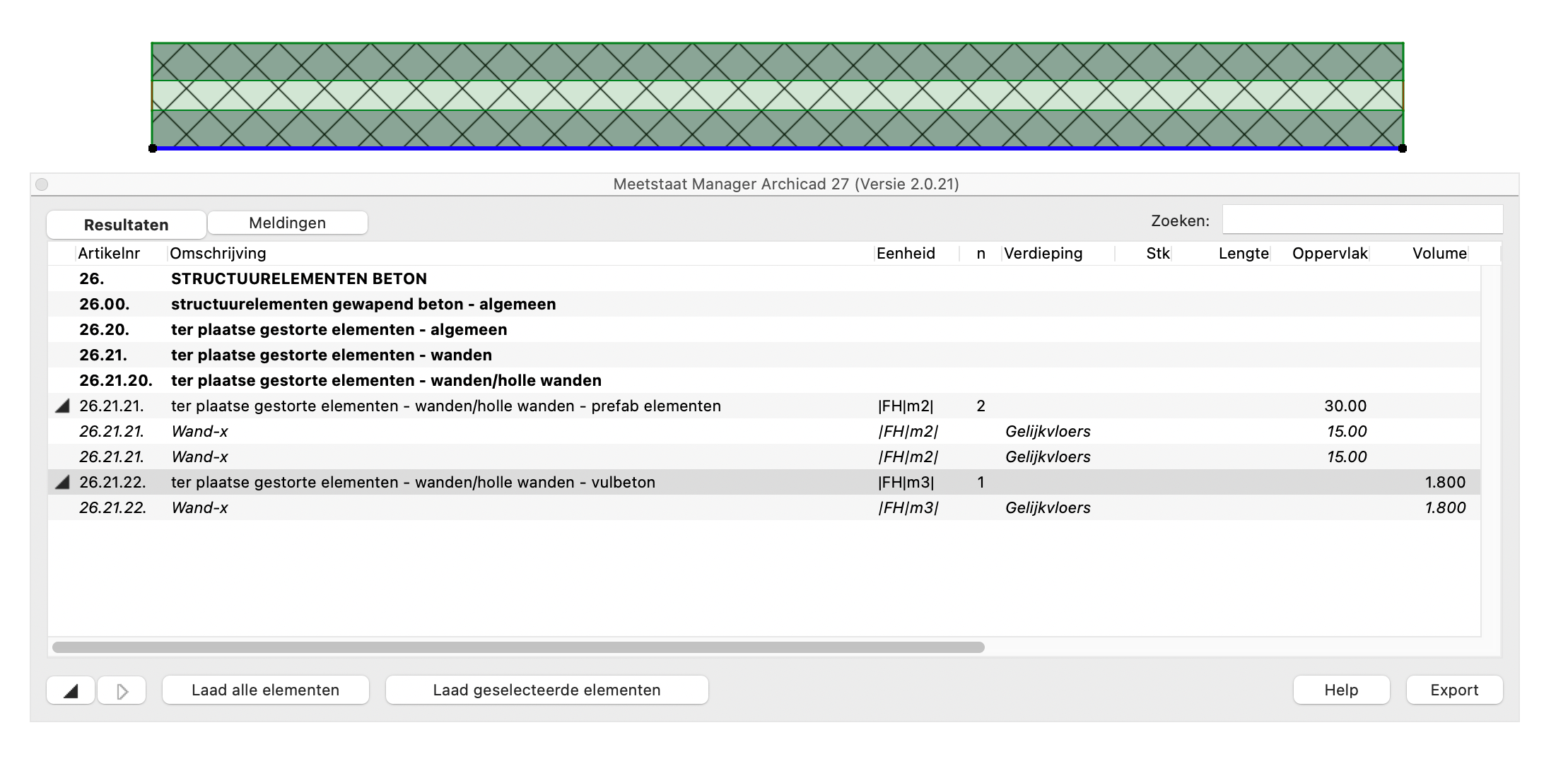

Dan zal de Meetstaat Manager het volgende resultaat geven:

Alle schildelen worden los uitgelezen.

De wand als één geheel tellen

Om dit mogelijk te maken dient de composite aangepast te worden zodat enkel één schildeel een Building Material met een VMSW artikelnummer heeft, de overige onderdelen in de composite krijgen de classificatie '00.00. Exclusie element' toegekend.

Als voorbeeld voor een prefab betonwand met vulbeton, zal de composite bestaand uit 3 schildelen. Deze kan er als volgt opgesteld worden:

1. Schildeel 1: 26.21.21.  ter plaatse gestorte elementen - wanden/holle wanden - prefab elementen

1. Het Building Material is geclassificeerd volgens de richtlijn van de artikellijst en draagt bijgevolg de classificatie en/of ID van het artikelnummer 26.21.21.

2. Schildeel 2: 26.21.22.  ter plaatse gestorte elementen - wanden/holle wanden - vulbeton

1. Het Building Material moet niet individueel opgenomen worden in de Meetstaat Manager en mag dus uitgesloten worden. Dit kan door de classificatie van '00.00. Exclusie element' toe te kennen.
3. Schildeel 3: ter plaatse gestorte elementen - wanden/holle wanden - prefab elementen

1. Dit Building Material kan een duplicaat zijn van schildeel 1, maar draagt de classificatie '00.00. Exclusie element'.

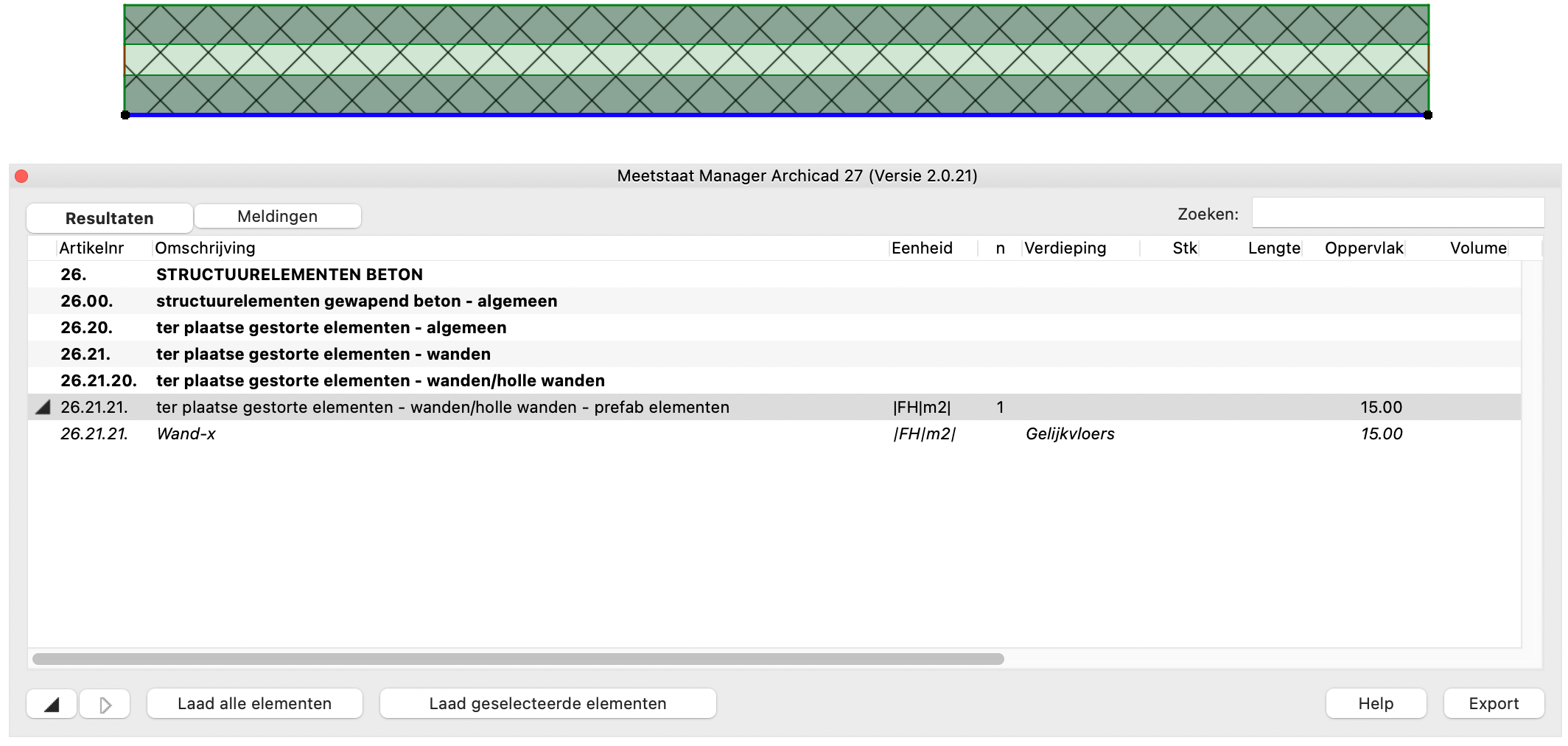

De Meetstaat Manager geeft het volgende resultaat:

Enkel het oppervlakte van schildeel 1 wordt uitgelezen door de Meetstaat Manager, dit is ook het oppervlakte van de hele wand. Dus deze workflow is toe te passen voor meter en vierkante meter.
