Meetstaat Manager - Putfundering als type 2 uitgelezen in cm

Versie waar het probleem van toepassing is:

1. Archicad 27r2 en ouder​


Probleem

Geen type 2 instellingen mogelijk bij fundering op valse putten (13.21, 31.22, 13.23 en 13.24).

Oplossing

Voor oudere versies kan enkel type 3 instellingen gehanteerd worden.

Vanaf Archicad 27 KME r3 en Archicad 28 KME r1 is het mogelijk om artikelnummers startend met 13.21, 31.22, 13.23 en 13.24, fundering op valse putten, volgens type 2 uit te lezen en dan met de diameter in centimeter (cm) .

Bij de andere type 2 is dit, zoals het VMSW-systeem voorschrijft in millimeter (mm). Doorgaans hebben deze millimeter- artikelen betrekking op riolering en technieken (leidingen). Zoals bijvoorbeeld '17.11.11. rioolbuizen - beton/ongewapend - diam 200' of '68.12.11. ventilatiekanalen - kunststof/rond - diam 300'.

Voor fundering op valse putten is het gebruikelijker om dit in centimeter te doen.

Dus gaat een artikelnummer voor bijvoorbeeld 13.21.10 er zo uit zien:

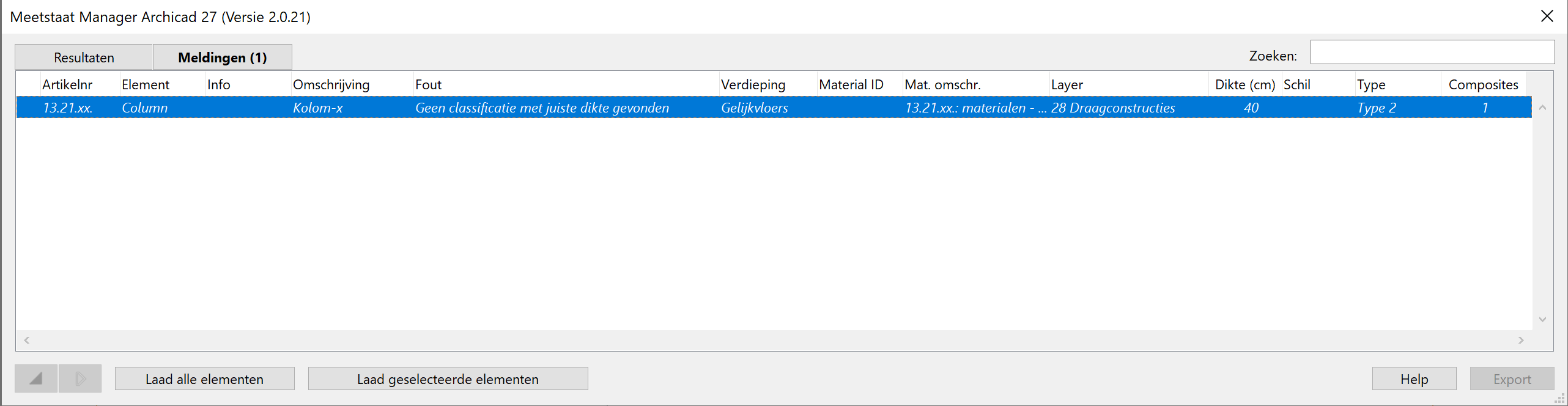

Bij de invoer van millimeter, dus bijvoorbeeld Er is een Building Material aangemaakt voor de putfundering (VMSW artikel startend met 13.). Dit is ingesteld als type 2.  In de Meetstaat Manager verschijnt de melding  'Geen classificatie met juist dikte gevonden':

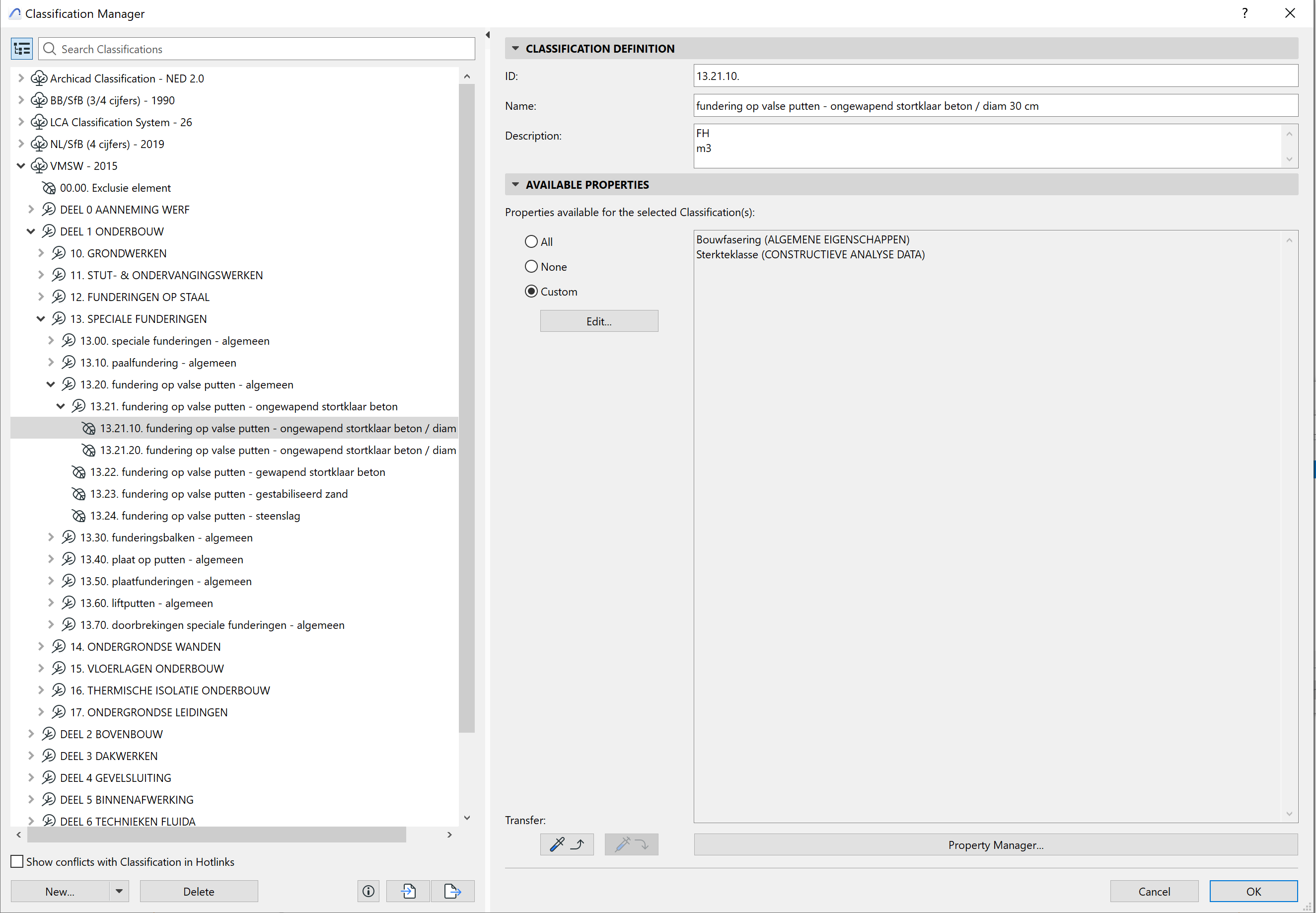

Open de Classificatie Manager ( Options > Classificatie Manager) en check of het artikelnummer eindigt op 'diam 40 cm'. Dus dat hier geen 'diam 400 mm' staat

Voorheen was het al mogelijk om deze artikelnummers, startend met 13.2, als type 3 uit te lezen.

 Zie voor meer informatie over de Meetstaat Manager typen het artikel:  Meetstaat Manager - VMSW artikelnummers aan elementen toevoegen (Type 1, 2 , 3, 4 en 5).
