Meetstaat Manager - Riolering en MEP objecten

Als er gewerkt wordt met de MEP Modeler dan gelieve nog niet overschakelen naar Archicad 27/28. Het is nog niet mogelijk om eigenschappen van MEP onderdelen  (zoals lengte en dergelijke) te extraheren.

MEP objecten - Element classificatie (type 5)

Aan MEP-objecten kan op dezelfde manier een artikelnummer toegekend worden als aan andere objecten, een element Classificatie (type5).
Bij gebruik van  MEP systemen kan de Classificatie toegekend worden na de plaatsing.

Van MEP elementen met een bocht, kan de lengte niet worden uitgelezen. Maak gebruik van het object Meetstaat manager KM en vul per bocht de lengtemaat in.

Rioolbuizen  - Building Material + dikteverdeling (type 2)

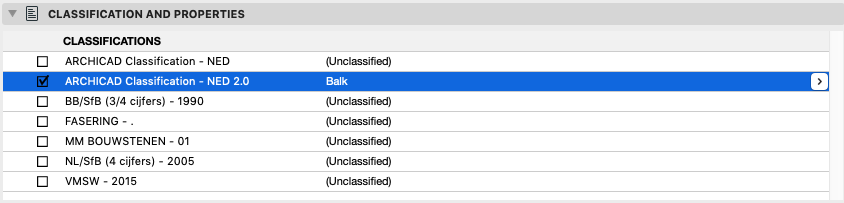

Teken de buis met de Beam tool. Zorg dat deze beam onder Classifications bij de ARCHICAD Classification - NED 2.0 geclassificeerd is als Balk.

Pas bij de Building Material ID de artikelcode aan door het laatste cijfer te vervangen door een X. De Meetstaat Manager zal dan zelf gaan zoeken naar het artikelnummer behorend bij de dikte van de buis.
Dus bijvoorbeeld 17.12.1x een buis met een dikte van 125 mm, zal ingedeeld worden bij 17.12.12 rioolbuizen -kunststof/PVC - diam 125.
