Meetstaat Manager - Uitlezen waarden gevelmetselwerk
Gevelmetselwerk wordt in de Meetstaat Manager uitgelezen doormiddel van type 3. Zie voor het gehele typen overzicht de
gebruikerstabel Meetstaat Manager.
Het oppervlak dat uitgelezen wordt is het bruto-oppervlak van het gevelmetselwerk (buitenzijde wand) minus het oppervlak van de openingen in de gevel.
Mocht er een dorpel onder het raam zitten, dan zit daar geen gevelmetselwerk en zal ARCHICAD dat niet tellen. Dus zal de meetstaat manager dit ook niet meenemen in het totaaloppervlak van het gevelmetselwerk.
Zit er geen dorpel onder het raam, dan zit daar wel gevelmetselwerk en dan zal dit wel meegenomen worden in het totaaloppervlak van het gevelmetselwerk.
Op welke manier wordt het gevelmetselwerk berekend?
De Meetstaat Manager maakt een eenvoudige berekening met Archicad properties op deze manier 'Bruto oppervlakte gevelmetselwerk' - '
Oppervlakte buitenschrijnwerk dagkant buiten'.
Deze rekenmethode zorgt ervoor dat de buitenzijde van het gevelmetselwerk wordt berekend.
Bij de berekening van het Bruto oppervlakte gevelmetselwerk wordt de in een Expressie de parameter 'Gross Surface Area of the Wall on the Outside Face', deze parameter houdt geen rekening met uitsnijdingen van deze wanden. Wat ervoor zorgt dat de waarde niet correct geteld wordt.
Een meer aangewezen parameter om toe te passen is 'Net surface Area on the Outside Face' of 'Surface Area'. Deze rekent het gevelmetselwerk met aftrok van openingen en afsnijdingen (netto) volgens de middenas van deze steendikte. Er bestaat geen andere parameter bij de expressies die de buitenzijde van het gevelmetselwerk kan berekenen.
Hierdoor dienen we de Archicad property
Oppervlakte buitenschrijnwerk dagkant buiten'
uit te schakelen zodat de openingen niet dubbel afgetrokken worden.
Volg hieronder het stappenplan om dit aan te passen.
Ga naar het menu Options > Property Manager...
- Selecteer de Archicad property 'Bruto oppervlakte gevelmetselwerk'
- Kies bij Value Definition voor de Add... knop

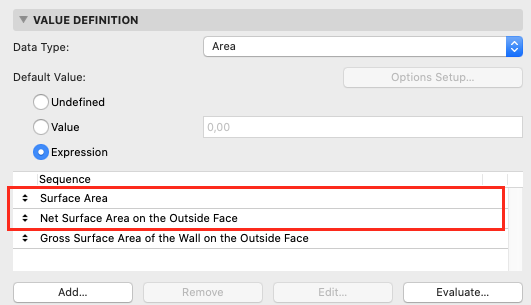

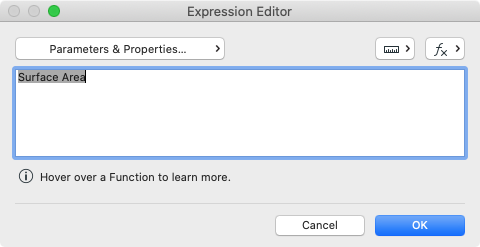

- Zoek bij Parameters & Properties... voor of Surface Area (General) of Net surface Area on the Outside Face (walls)
- Bevestig met Ok
- Controleer of deze property bovenaan staat, versleep desnoods deze parameter naar boven via de pijlsymbolen links
- Selecteer de Archicad property 'Oppervlakte buitenschrijnwerk dagkant buiten'
- Kies bij Value Definition voor de Add... knop

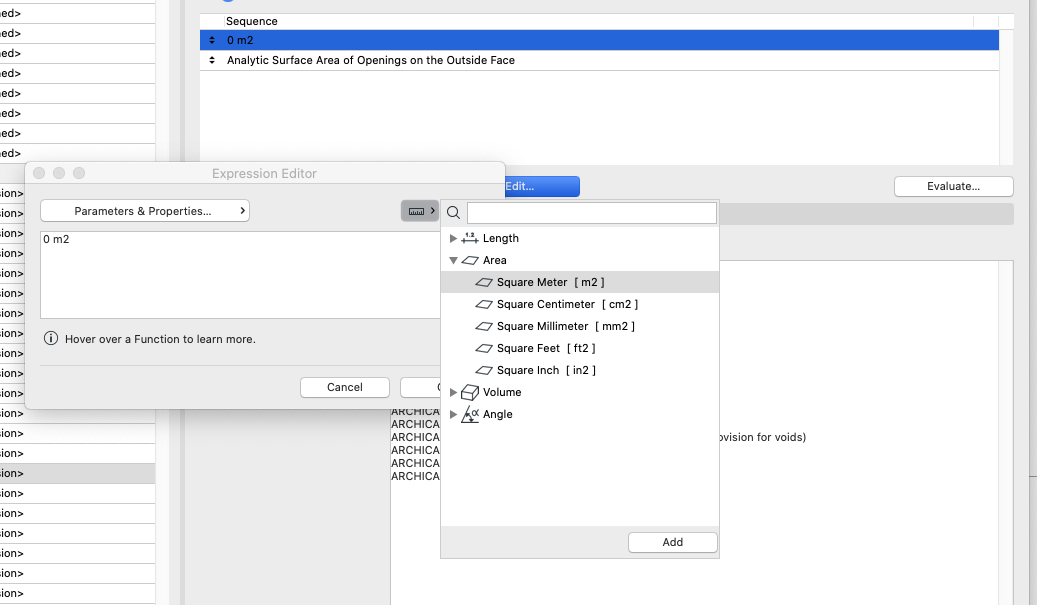

- voeg hier waarde 0 toe
- kies bij units voor Square meter
- Bevestig met Ok
- Controleer of deze property bovenaan staat, versleep desnoods deze parameter naar boven via de pijlsymbolen links
