Meetstaat Manager - Uitlezen waarden retouren gevelmetselwerk

Meetstaat Manager - Uitlezen waarden retouren gevelmetselwerk

Vanaf ARCHICAD 23 KME R2 is het in de Meetstaat Manager mogelijk om de waarden van het oppervlakte van de retouren van het gevelmetselwerk uit te lezen.
Dit geldt voor artikelen beginnend met:
  1. 22.21.
  2. 22.22.
  3. 22.31.
De oppervlakten van de retouren van het gevelmetselwerk worden uitgelezen bij de ramen en deuren. Dit doormiddel van type 4:
  1. Selecteer het raam of de deur waarvan de gevelmetselwerk-retouren geteld moeten worden

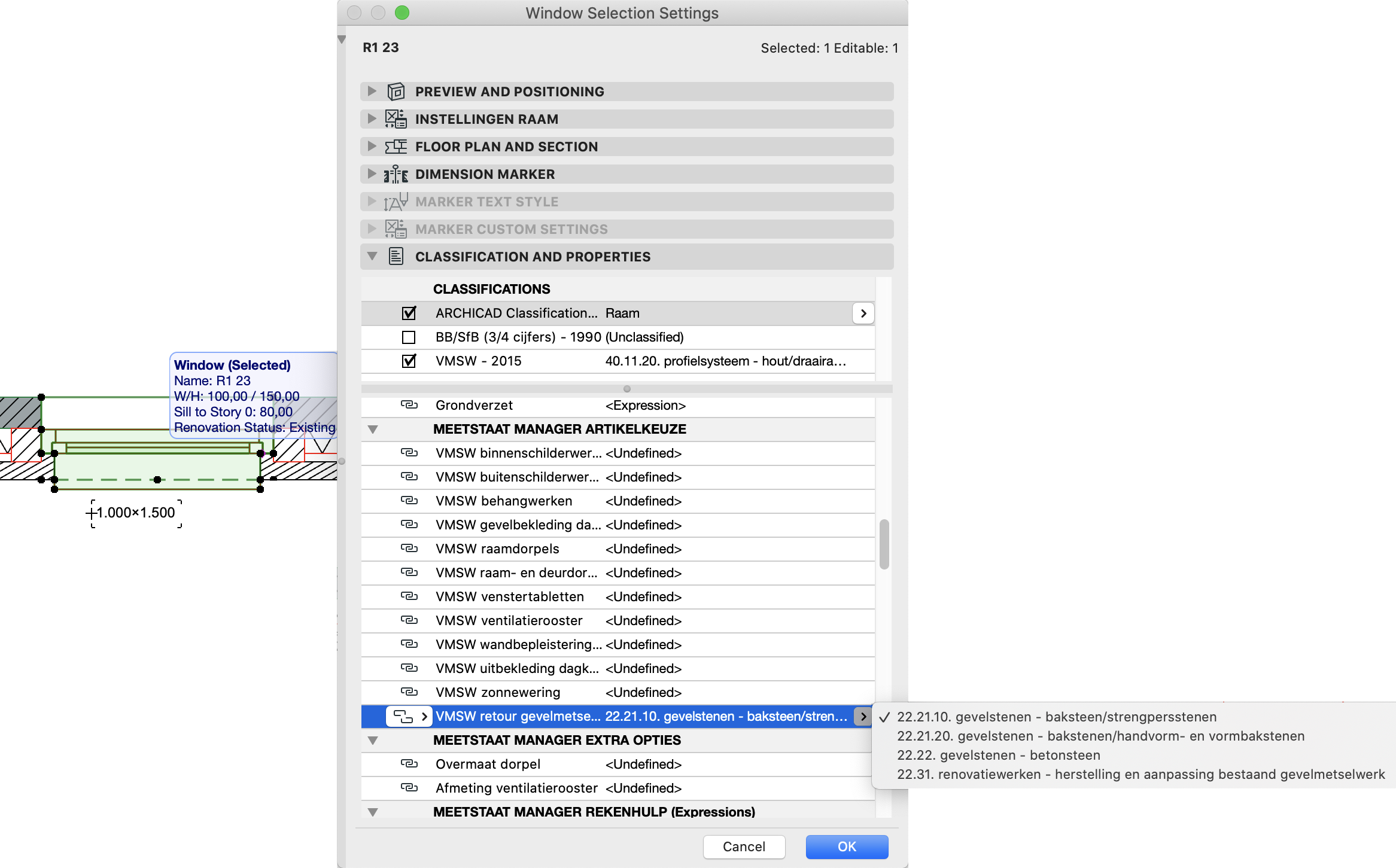

  2. Open de Selection Settings van het element
  3. Ga naar de tab CLASSIFICATION AND PROPERTIES
  4. Dan naar de Property: 'VMSW retour gevelmetselwerk'

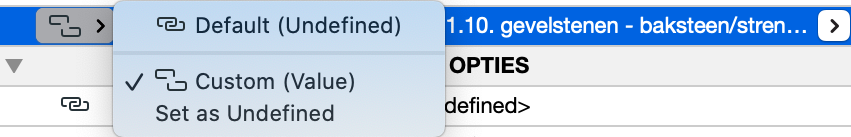

  5. Zet deze eventueel nog op Custom ( Value )
  6. Klik op het pijltje achter de Property en kies het gewenste artikelnummer
  7. Klik vervolgens op 'OK'

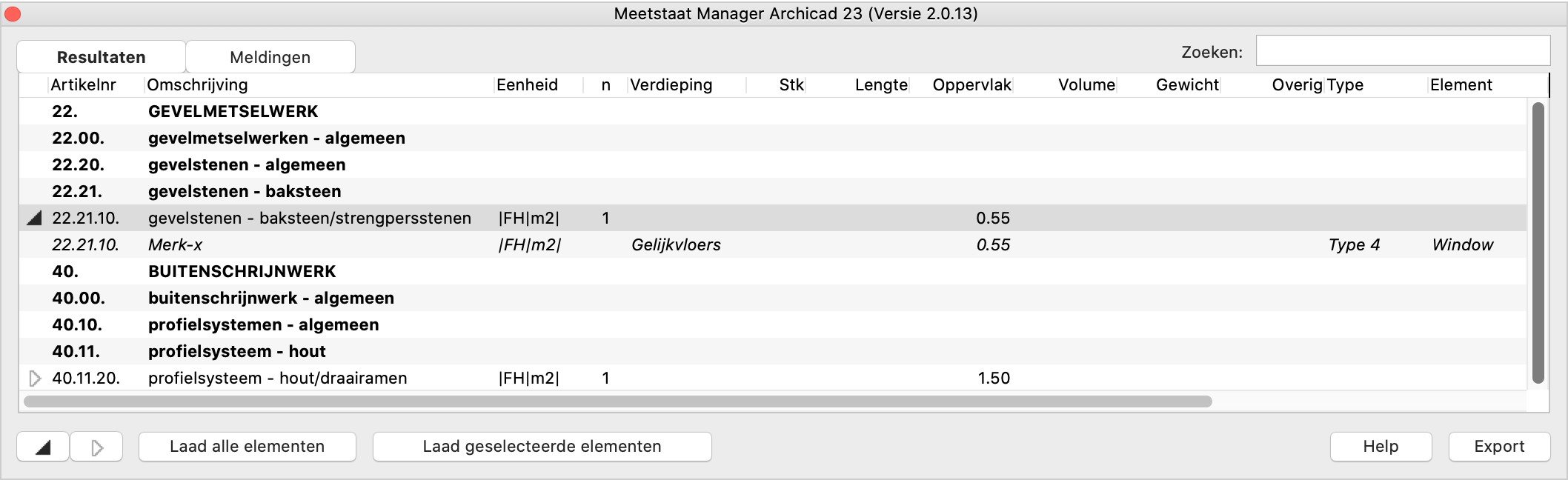

    Het oppervlakte zal in de Meetstaat Manager uitgelezen worden
