MEP modeler: extra vooringestelde Ducts, Pipes en Cable Carriers toevoegen
In het Routing Palet, wordt gebruik gemaakt van vooringestelde maten voor Ducts, Pipes en Cable Carriers.
Mochten er maten toegevoegd moeten worden dan kan dit via de MEP Preferences:
- Ga naar Options > Project Preferences > MEP Preferences...
Klik onder 'Predefined Sizes' op het onderdeel waar de extra afmetingen aan toegevoegd moeten worden - Het scherm met de vooringestelde maten van dat onderdeel wordt weergegeven
- Kies Add... (1)
- Vul de gewenste waarde in (2), vul de radius in voor de gebogen stukken, en geef eventueel ter verduidelijking een omschrijving bij de 'Description'.
Indien de vooringestelde maten voor Ducts, Pipes en Cable Carriers in een ander project of template nodig zijn, is het mogelijk om dit op basis van een overdrachtsbestand (.xml) via Export (4) en Import (3) over te brengen.Er kunnen gelijke afmetingen met een andere radius aangemaakt worden, zodat deze vooringestelde onderdelen bij het modelleren te kiezen zijn en niet meer tijdens het modelleren aangepast hoeven te worden (5).
- Klik op OK om het Predefined Duct Sizes scherm te sluiten
- Klink op OK om de MEP Preferences te sluiten

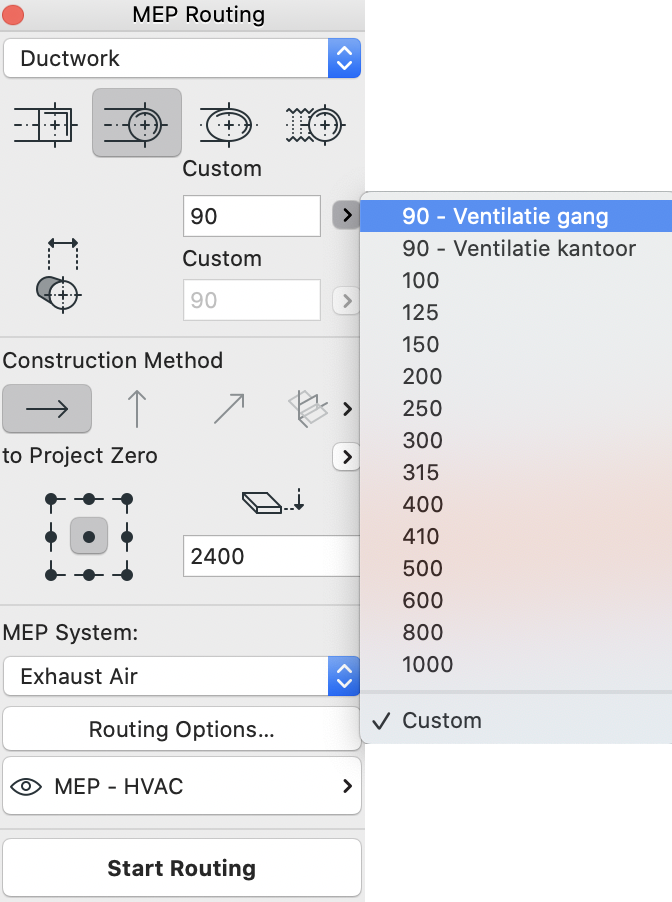

Nu kan de toegevoegde waarde gekozen worden in het MEP Routing Palette.
