Interactive Schedules

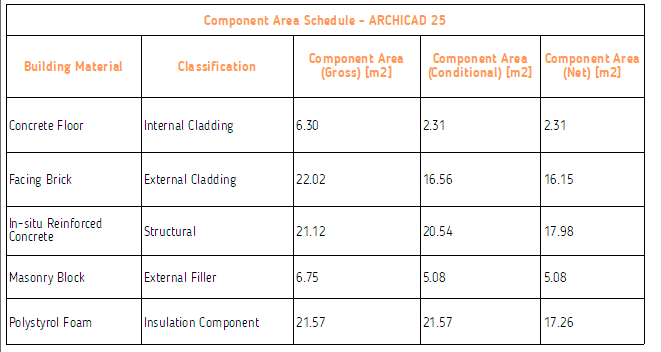

Vanaf Archicad 25 zijn nieuwe 'bruto' en 'conditionele' oppervlakte en volume properties beschikbaar om component hoeveelheden op te lijsten in Schedules.
In eerdere Archicad versies was het enkel mogelijk om de netto waarden uit te lezen bij oppervlaktes en volumes bij componenten: de openingen werden altijd afgetrokken bij de berekening.
  1. Projected Component Area (Gross) en Component Volume (Gross) tonen de bruto hoeveelheden zonder rekening te houden met openingen.
  2. Projected Component Area (Conditional) en Component Volume (Conditional) tonen de hoeveelheden waarbij openingen, afhankelijk van de openingsgrootte, wel of niet afgetrokken worden.

Calculation Rules

Bepaal in de Calculation Rules per element of op basis van de classificatie hoe een opening verrekend wordt in de Interactive Schedules.
Vergeet niet om in de Interactive Schedule via de 'Conditional parameter' de juiste regel(s) op te roepen.

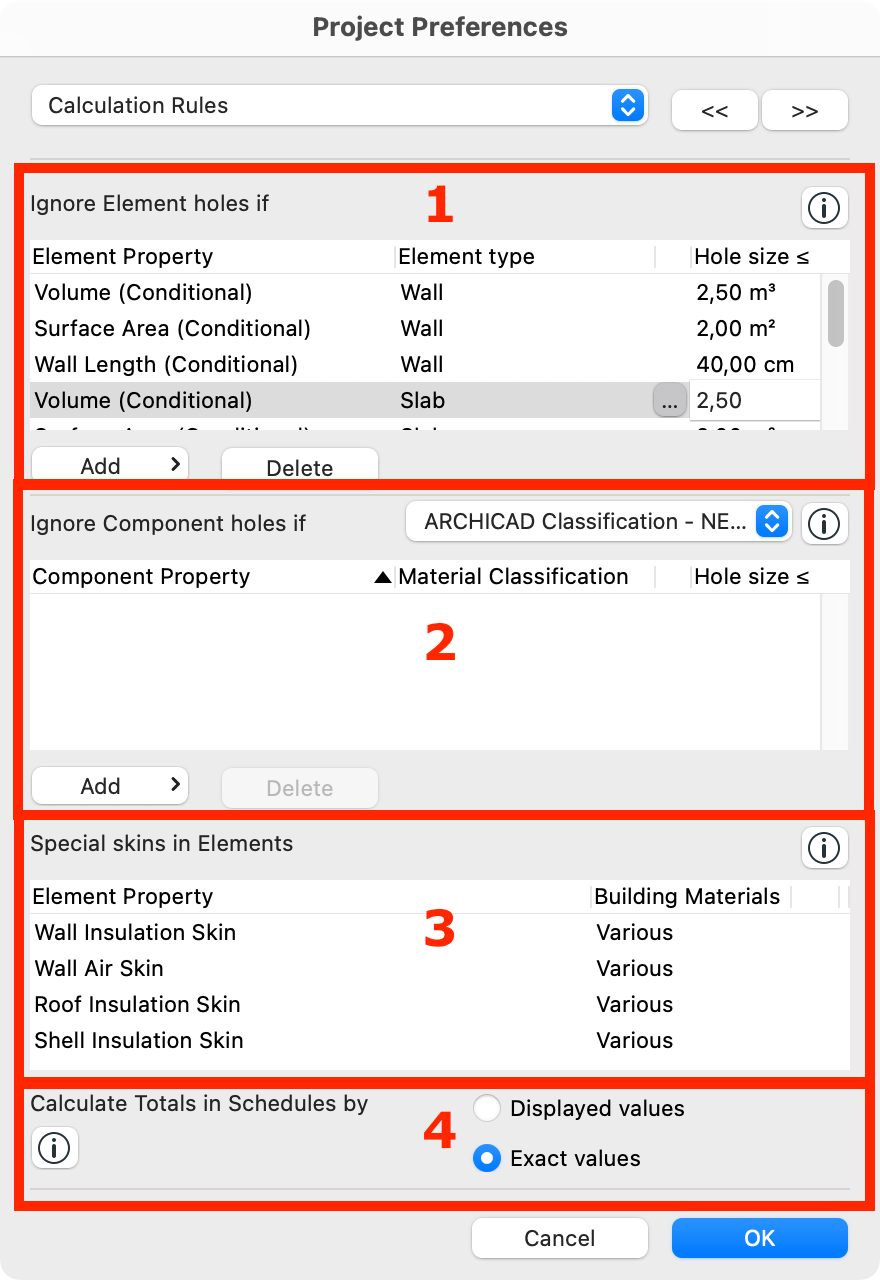

Ga naar het menu  Options > Project Preferences > Calculation Rules...

Openingen groter dan de ingestelde waarde bij de 'Hole size' worden in vermindering gebracht.
De eenheden van de Hole size zijn bepaald in bij de Calculation Units.
Terug te vinden onder menu Options > project preferences>Calculation Units.
Vanaf Archicad 25 zijn de Calculation Units & Rules... gesplitst naar 2 aparte tabbladen.

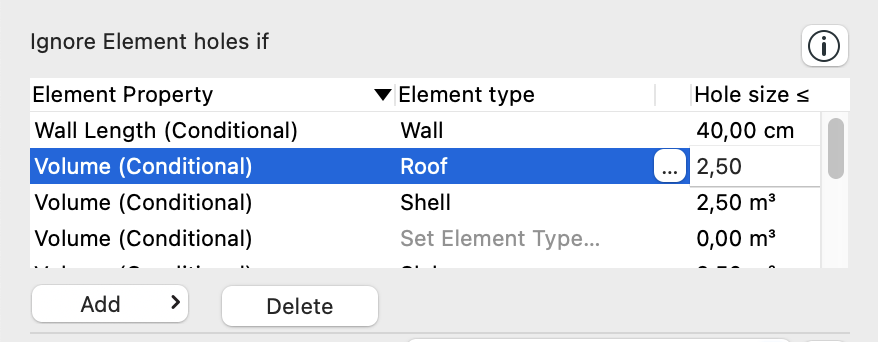

1. Openingen in elementen negeren

Bepaal aan hand van een Element Type (Wall, Beam, Slab, Roof, Shell) indien een opening verrekend mag worden.



Stappen om een regel toe te voegen:
  1. Klik op Add>
  2. Kies een Component Property
    1. Volume (Conditional)  -  voor volume berekeningen
    2. Surface Area (Conditional)  - voor oppervlakte berekeningen
    3. Wall Length Area (Conditional)  - specifiek voor wandlengtes
  3. Bepaal de hole size limit. Enkel openingen groter dan dit limit worden in verrekening gebracht.

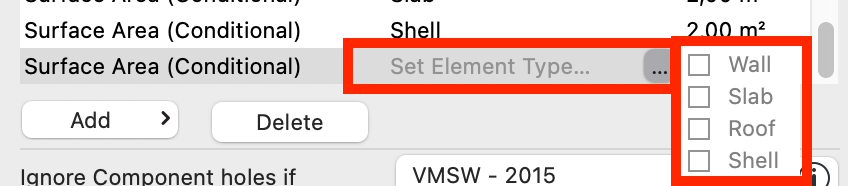

  4. Kies één of meerdere Element types waarop deze regel geldt.
Elk Element Type kan slechts één keer gelinkt worden aan een Element Property.
Indien een combinatie reeds gedefineerd is in de 'Ignore Element holes' lijst, dan staat dit Element type lichtgrijs. En kan deze bijgevolg niet geselecteerd worden.

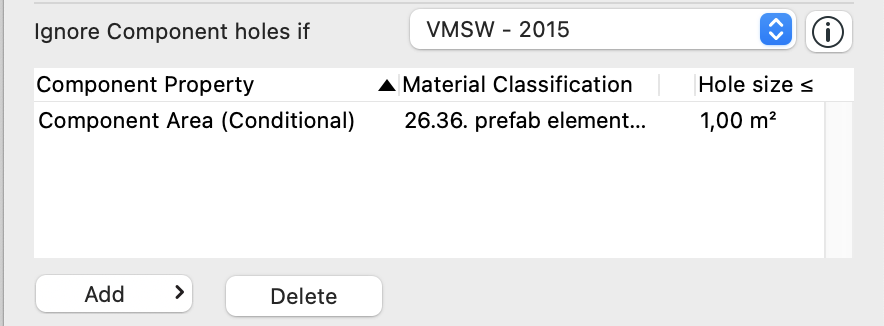

2. Openingen in componenten negeren

Bepaal op basis van een classificatie indien een opening al dan niet wordt afgetrokken.
Het is belangrijk om eerst de juiste Classificatie te kiezen die van toepassing is op het project.



Stappen om een regel toe te voegen:
  1. Klik op Add>
  2. Kies een Component Property
    1. Component Area (Conditional)  -  voor oppervlakte berekeningen
    2. Component Volume (Conditional)  - voor volume berekeningen
  3. Bepaal de hole size limit. Enkel openingen groter dan dit limit worden in verrekening gebracht.
  4. Kies een Building Material classification. De regel is enkel geldig voor componenten die overeenkomstig geclassificeerd zijn.

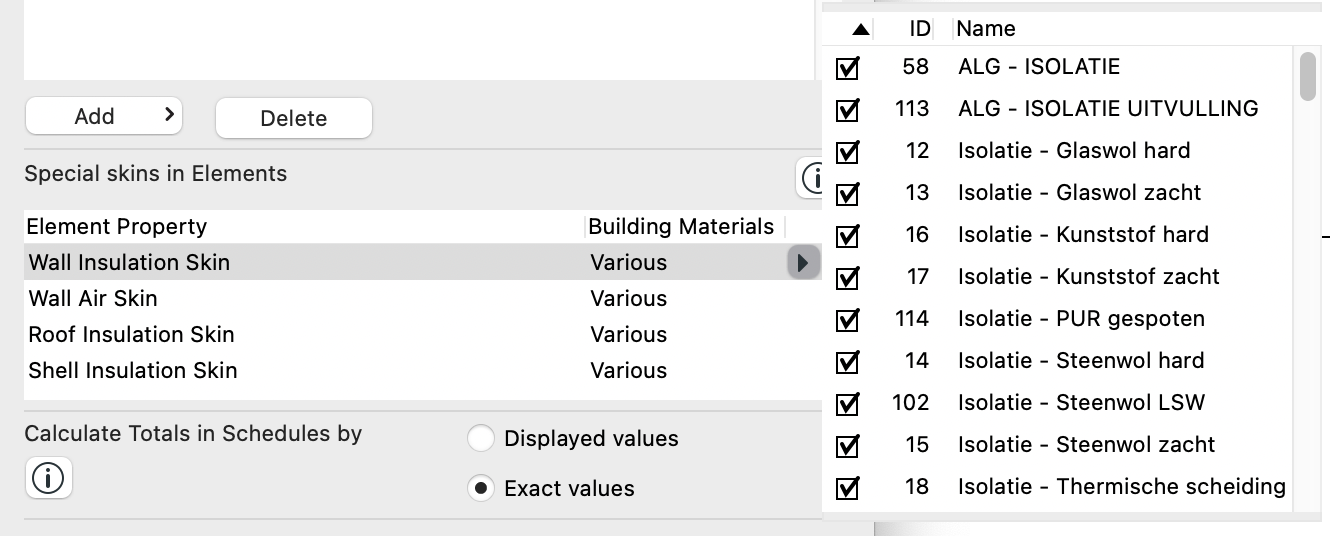

3. Specifieke materialen bepalen

Deze eigenschappen verwijzen naar componenten die een speciale rol hebben binnen een structuur. Door ze hier te definiëren  worden ze afzonderlijk worden getoond in de lijstvensters. Kies voor elke eigenschap één of meerdere Building Materials die aanzien worden als 'luchtlaag' of 'isolatielaag'.

4. Subtotalen in Schedules

Deze optie bepaald hoe subtotalen worden toegevoegd in Schedules.

Er zijn twee mogelijkheden voor het optellen van de totalen in een Schedule:
  1. Displayed values - Het berekenen van totalen op basis van de weergegeven getallen.
    Deze getallen worden afgerond op basis van de instelling van eenheden. Het totaal zal een optelling zijn van deze afgeronde waarden.
  2. Exact values - Het berekenen van totalen op basis van niet-afgeronde getallen
    Deze totalen worden bepaald op de waarden zoals deze worden gemodelleerd
Keuze geldt voor het volledige project. Standaard is de optie Exact values actief.
