Navigeren met Hyperlink Markers in een PDF

Binnen Archicad kunnen hyperlinked markers gebruikt worden om snel naar specifieke pagina’s binnen een PDF te navigeren. Zo kunnen gebruikers eenvoudig op de markerkop klikken om automatisch naar de desbetreffende tekening te springen. Deze functionaliteit maakt het gemakkelijker om gerelateerde informatie te vinden en verhoogt de efficiëntie tijdens het doorlopen van gedetailleerde documentatie.

---

Minimale vereisten:

1. Gebruik maken van een publisherset.
2. Stel de publisherset in zodat alle tekeningen gebundeld zijn binnen 1 pdf.

3. Verwijzingen kunnen enkel naar een doorsnede, gevelzicht en/of detail.

Toekennen van de hyperlink

De details, doorsnedes en/of gevelzichten dienen aangemaakt te zijn en geplaatst op de layout(s).

1. Open daarna de Section/Elevation/Detail Selection Settings

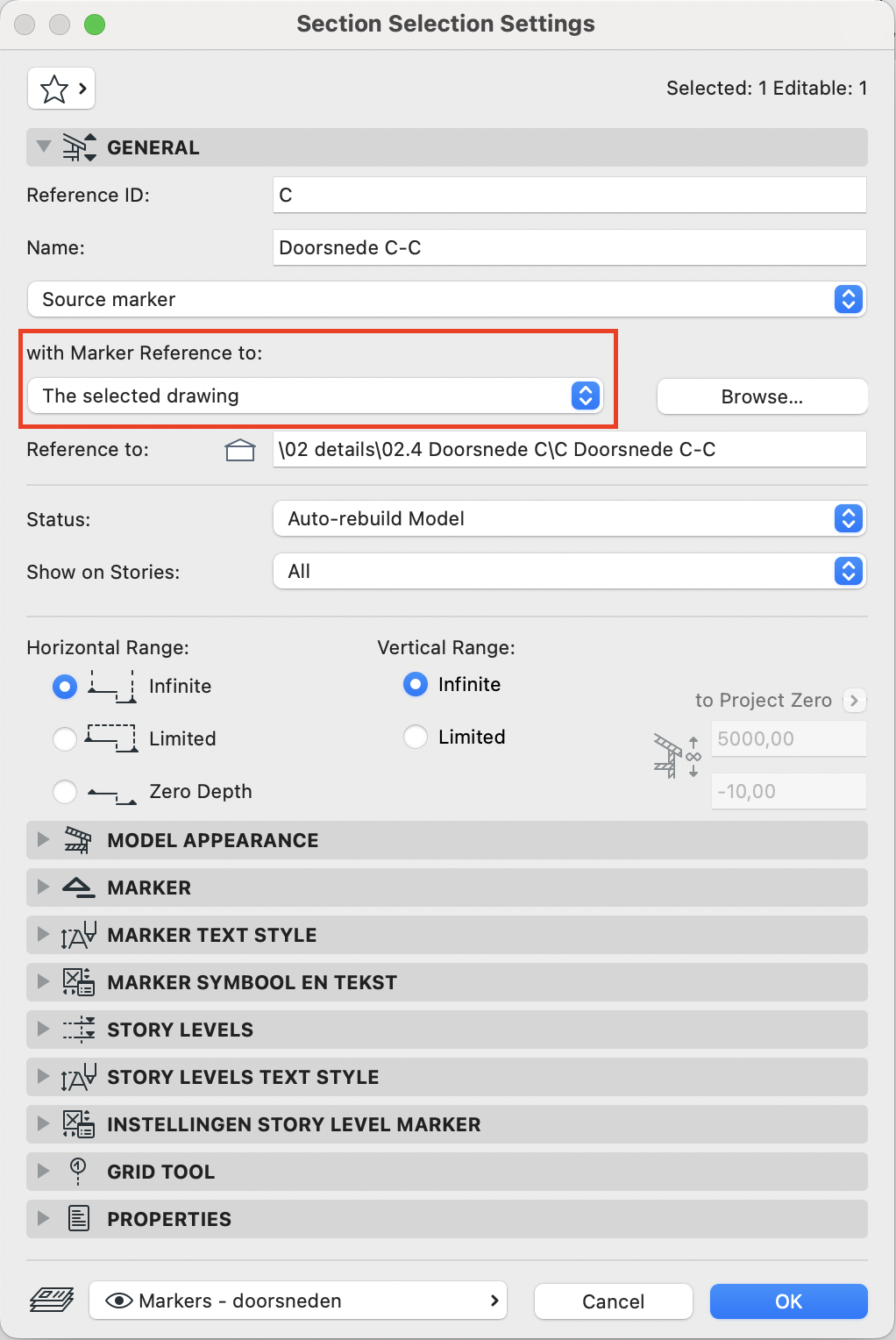

2. Onder General > with Marker Reference to: kies je voor de optie "The selected drawing"

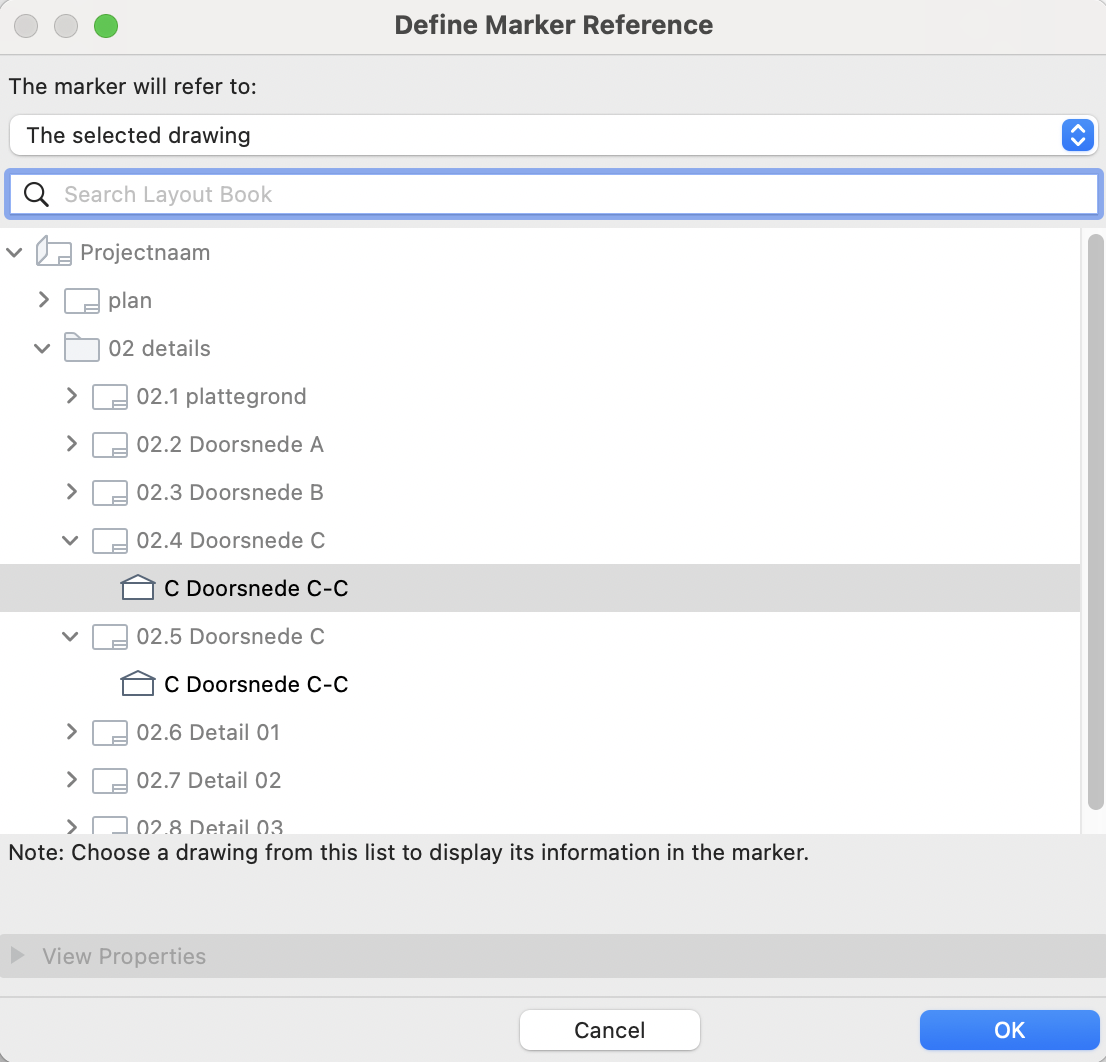

3. Via Browse knop duid je de layout aan waarnaar de link moet springen:

Er kan slechts 1 link/layout toegekend worden per marker.

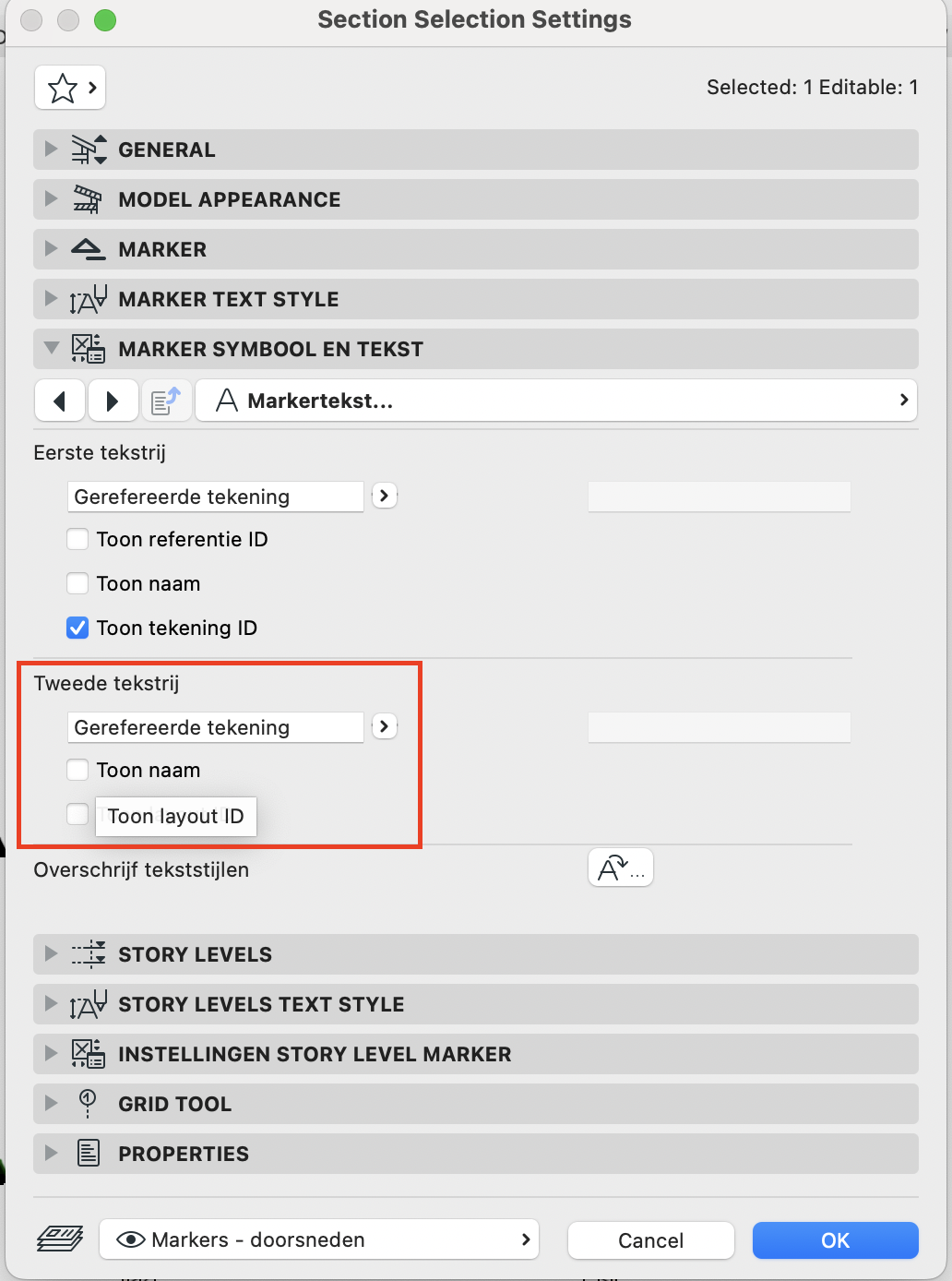

4. In de markerkop verschijn nu het layout ID nummer. Dit kan je de-activeren onder Section/Elevation/Detail Selection Settings > Marker Symbool en Tekst

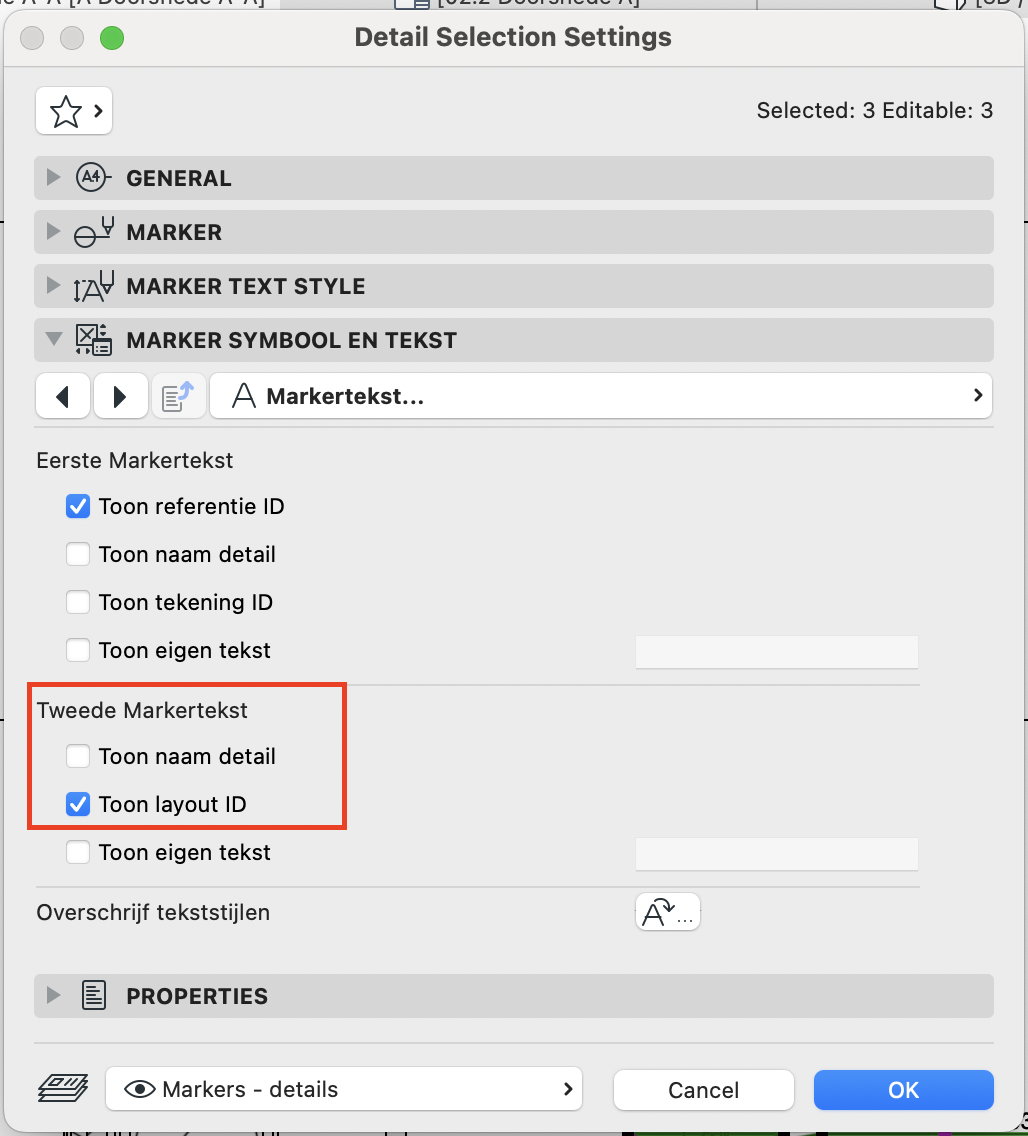

Bij detailmarkers dient de layout id zichtbaar te zijn in de markerkop.

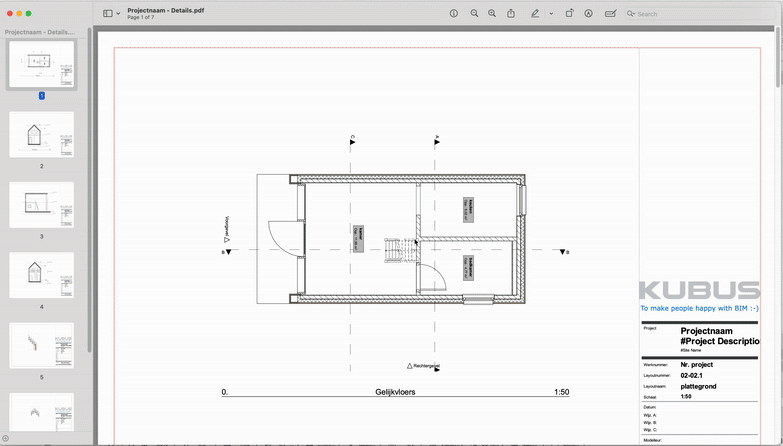

Publiceer de pdf. Vanaf de muis over de markers beweegt, verandert de cursor in een handje.

Bij klikken zal de pdf verspringen naar de gelinkte pagina. Indien er meerdere tekeningen op 1 blad staan, zal er niet ingezoomd worden naar de tekening.
