Onderlegger printen

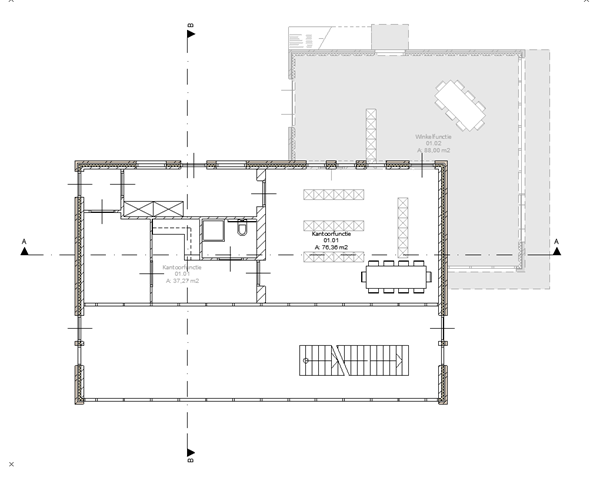

Met het commando 'Trace and Reference' kan in Archicad elk werkvenster of opgeslagen View (m.u.v. het 3D venster) als onderlegger getoond worden in het actieve venster. Bovendien kan deze onderlegger ook mee geprint worden op de output documentatie of mee worden opgeslagen als een .PDF bestand.
Trace and Reference printen
U kunt een 'Trace and Reference' direct printen vanuit elk gewenste actieve werkvenster.
Voor het printen vanuit een view of layout zie de stappen hieronder:
- Activeer het werkvenster en maak met de Trace and Reference functie de onderlegger zichtbaar, zoals u wenst.

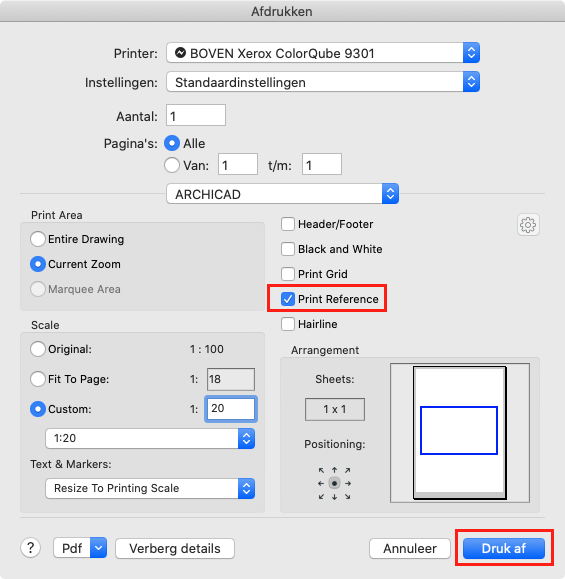

- Ga naar File > Print
- Vink de checkbox voor 'Print Reference' aan
- Kies voor 'druk af'
Trace and Reference als .pdf opslaan
Opslaan van een .pdf met een Trace and Reference:
- Ga naar File > Save As..
- Kies voor .PDF als bestandsformaat in de keuze lijst

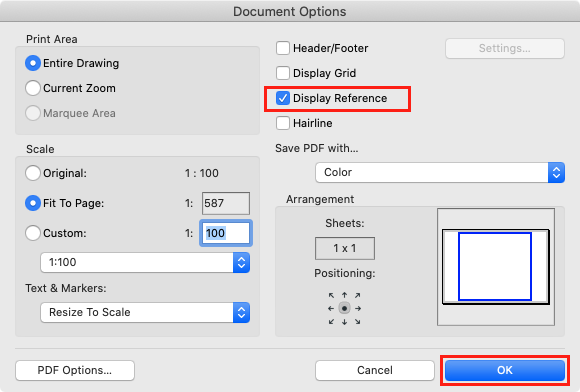

- Selecteer 'Document Options'
- Vink de checkbox 'Display Reference' aan
- Klik OK
Layout opstellen met een onderlegger
In een layout is een Trace and Reference alleen bij printen (!) te gebruiken. Volg dezelfde stappen als bij 'trace and reference printen'.
Wil je een onderlegger plotten kun je de onderstaande methodiek volgen:
- Plaats de tekening (View) die als onderlegger benodigd is op de layout
- Gebruik de opties in het Pet Pallet om de onderlegger eventueel te 'croppen' waar nodig
- Selecteer de onderlegger en open de Drawing Selection Options (CRTL+T/ CMD+T)
- Kies bij de Penset voor 'Basis Grijs' of bij Colors voor 'Grayscale'
- Plaat de gewenste 'basis' tekening (view) op de Layout over de 'onderlegger' heen
- Open de Drawing Selection Settings en kies voor Transparent Background om de onderlegger onder te tekening te kunnen zien
