Presenteer het gebouw via een perspectieve doorsnede en geef inzicht in de ruimten. Plaats de doorsneden in de juiste context door het 3D model van het gebouw toe te voegen aan de visualisatie. De doorsnede blijft gekoppeld aan het gebouw model en wijzigingen worden ook in de perspectieve doorsnede aangepast.
Met de volgende gereedschappen kan een dergelijke doorsnede worden opgezet:
- Selection Marque
- Cutting planes
- 3D Document
- toevoeging van maatvoeringen, tekst, arceringen en lijnen etc.
Selection Marquee
Gebruik een dikke selectie marquee om het gewenste deel van het model in 3D te tonen.

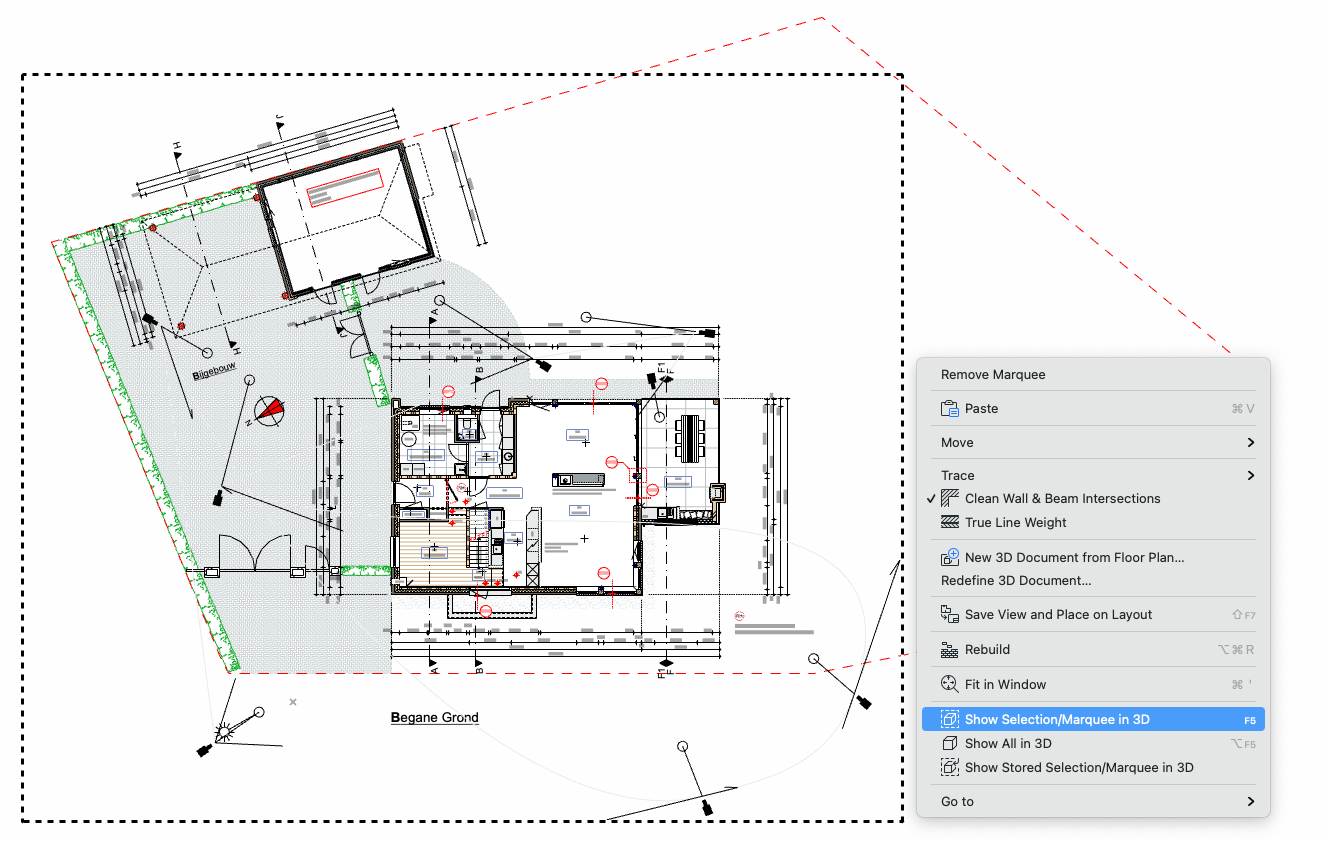

Trek de marquee om het gebouwdeel en kies via het rechtermuis menu 'show selection/ marquee in 3D':
Cutting Planes
Gebruik het 'Cutting Planes' gereedschap om de gewenste doorsnede te maken. Activeer de knop in de knoppenbalk en maak de snede. Een handige methode hiervoor is om gebruik te maken van de optie voor 'create custom cutting plane'. Hiermee kan op elke positie een snede gegenereerd worden evenwijdig aan het geklikte vlak:
Tip:

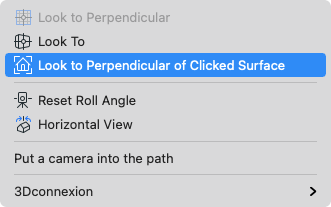

Gebruik de optie: View > 3D navigation extras > 'Look to Perpendicular of Clicked Surface' om het model in het 3D venster direct in de gewenste kijkrichting te draaien

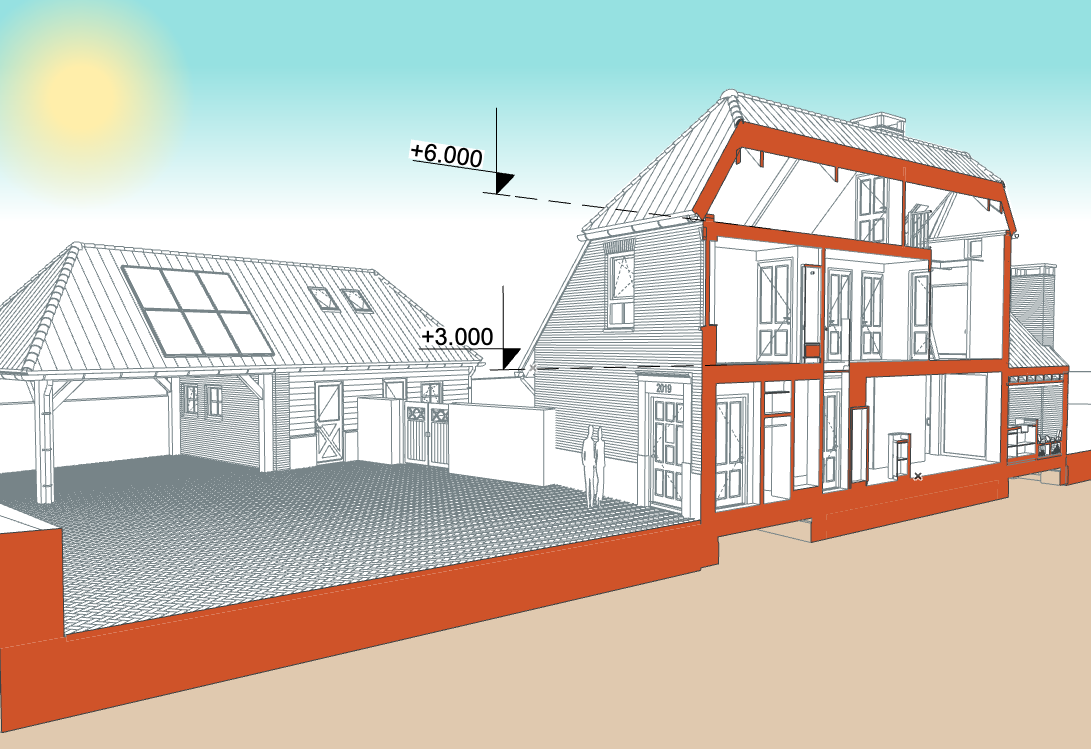

Methode 1: 3D Document
Wanneer het 3D venster is ingesteld met het juiste standpunt en de gewenste snede kan het worden opgeslagen als een 3D Document. Een 3D document is een weergave van het 3D venster wat kan worden voorzien van 2D toevoegingen. Het 3D Document behoud een koppeling met het model, zodat wijzigingen ook direct kunnen worden doorgevoerd.

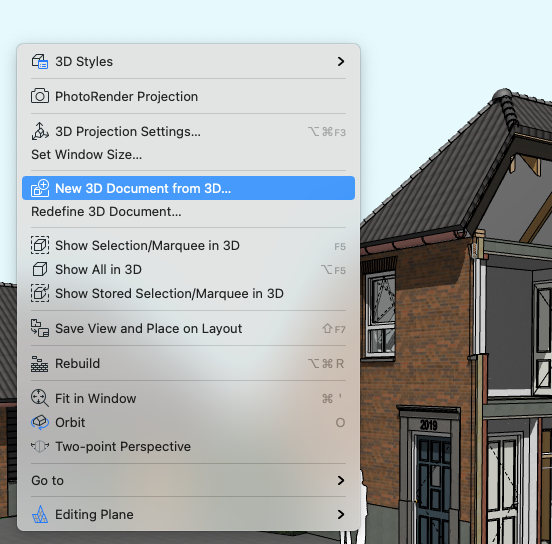

Klik met de rechtermuisknop in het 3D venster en kies voor 'New 3D document from 3D...'
Stel vervolgens de Model Display Settings in voor de gewenste weergave van de doorgesneden onderdelen (Cut Elements) en de niet doorgesneden onderdelen (Uncut Elements). Deze model display settings zijn hetzelfde instelbaar als bij de Elevation Tool (gevelaanzichten) en de Section Tool (doorsneden).
2D toevoegingen
Werk het 3D document op met maatvoeringen, teksten, 2D objecten, arceringen en lijnen. Kies om de maatvoering te plaatsen de gewenste plaatsingsmethode:
Gebruik om lineaire maatvoering te plaatsen de juiste geometrie methode (alleen beschikbaar in actief 3D Document)
Voordelen: de mogelijkheid om 2D informatie toe te voegen
Nadelen: het is niet mogelijk om surfaces weer te geven

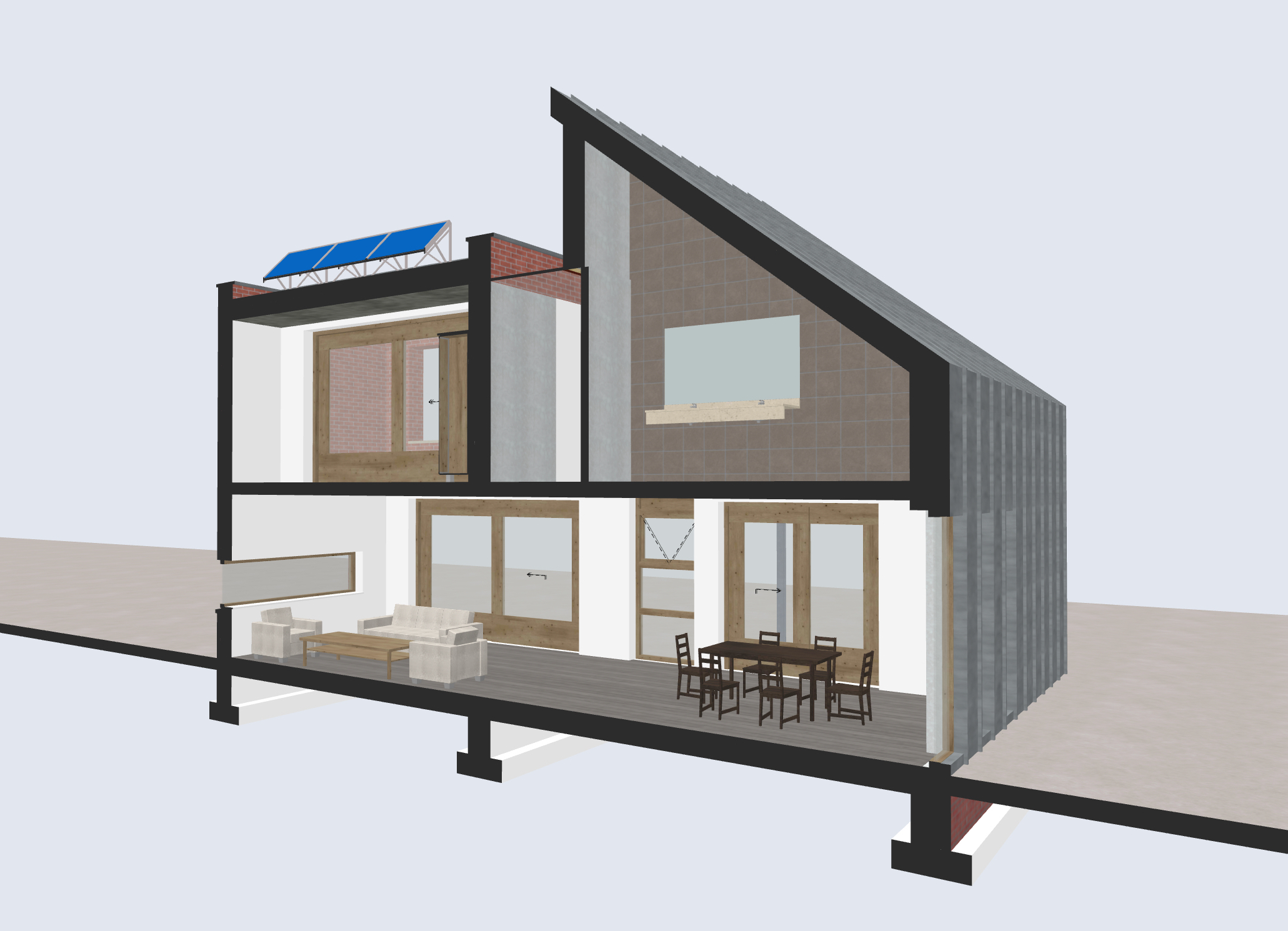

Methode 2: 3D View
Wanneer het 3D venster is ingesteld met het juiste standpunt en de gewenste snede kan het ook worden opgeslagen als een 3D view. Hier aan kan geen 2D informatie toegevoegd worden, maar het is wél mogelijk om Surfaces weer te geven.

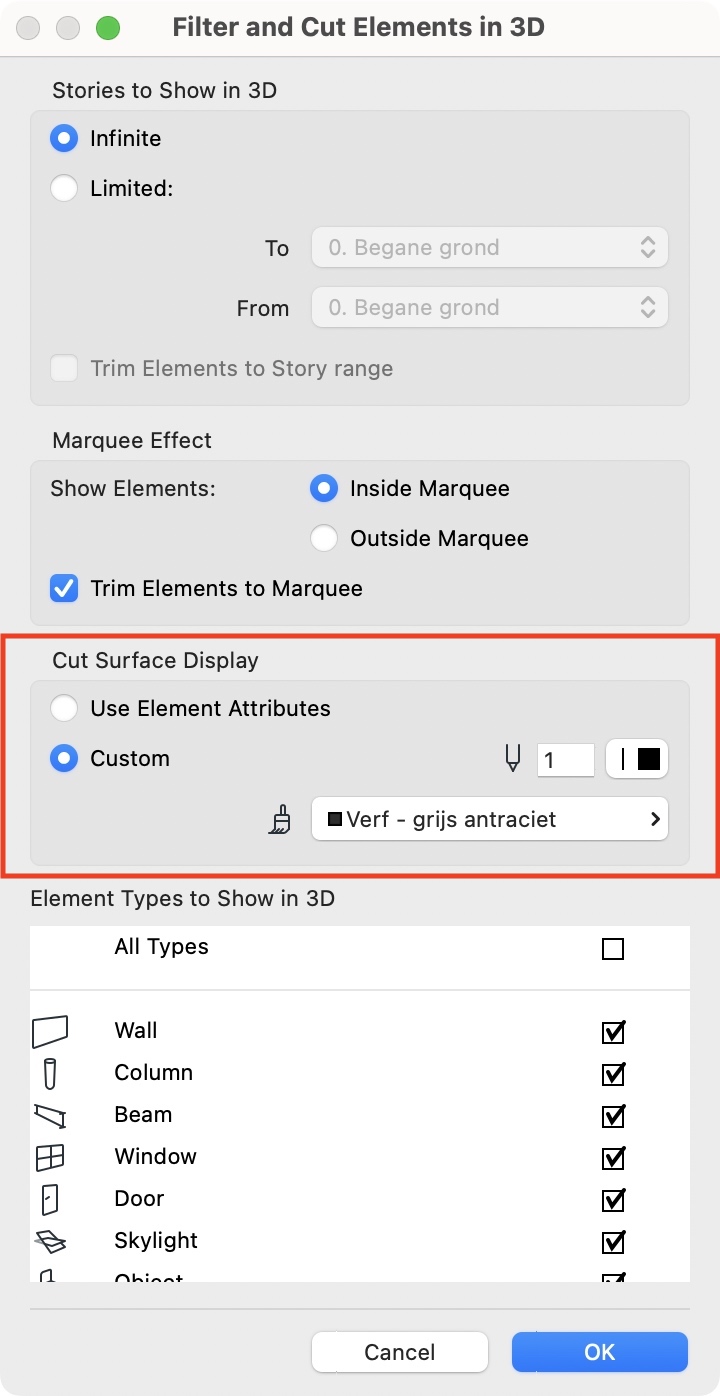

Filter and Cut Elements in 3D
Om alle doorgesneden vlakken dezelfde afwerking te geven kan in 'Filter and Cut Elements in 3D' (View > Elements in 3D View > Filter and Cut Elements in 3D) voor een Custom Cut Surface Display gekozen worden.
Voordeel: de originele surfaces worden getoond
Nadeel: het is niet mogelijk om 2D informatie toe te voegen
Overige aanpassingen rondom de stijl van de 3D View kan in de 3D Styles (View > 3D View Options > 3D Styles)
