Zichtbaarheid ramen en deuren in 3D

Wanneer ARCHICAD bestanden van versie 21 naar 22 worden gemigreerd, kan het zijn dat de deuren, ramen en daklichten ineens niet meer zichtbaar zijn in 3D. Dit heeft te maken met een nieuwe optie voor 3D detailniveau van deuren, ramen en daklichten in de Model View Options Combinations.

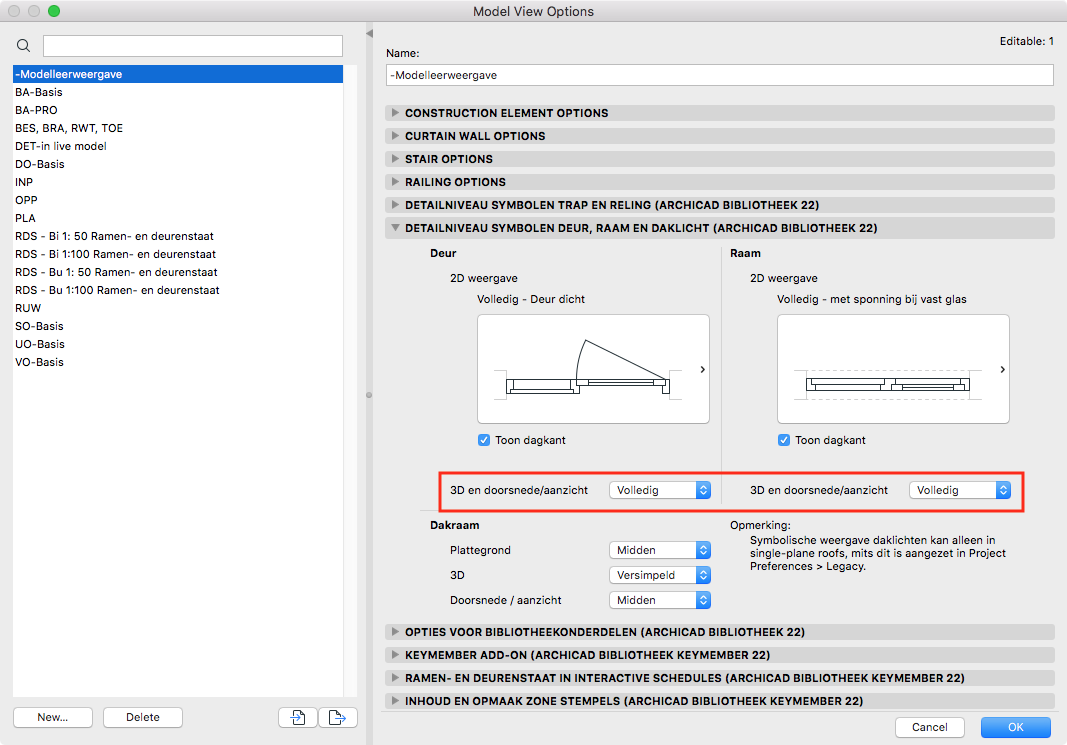

Ga naar Document > Model View > Model View Options naar het tabblad 'Detailniveau symbolen deur, raam en daklicht'.

Voor elke MVOC dient eenmalig zowel bij de deuren, ramen als dakramen de ‘Volledig’ instelling gewisseld te worden naar ‘Versimpeld’, en weer terug naar ‘Volledig’. Daarna zullen de deuren, ramen en daklichten goed in 3D getoond worden.
