Settings van de gereedschappen

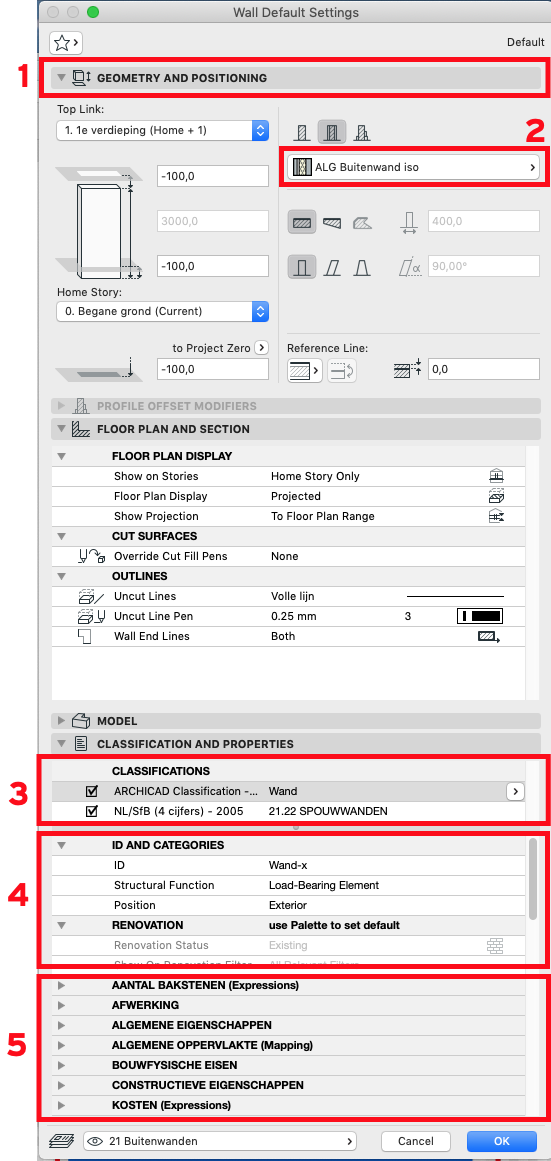

Overzicht van verschillende soorten informatie

1. Parameters

Parameters zijn de eigenschappen die informatie geven over de geometrie en het uiterlijk van het element.
Deze zijn te vinden in het Default Settings venster. Bijvoorbeeld de hoogte van de muur, het type composiet, de dikte van de wand etc.

2. Attributes

Attributen zijn groepen van voorgedefinieerde instellingen, die beschikbaar zijn voor het project (de zogenaamde keuzelijsten).
Bijvoorbeeld: Line types, Building Materials, Composites, Surfaces Etc. Via: Options > Element Attributes > Attribute Manager, zijn attributen te beheren.

3. Classifications

Via de Classifications kunnen coderingen aan het element gehangen worden. Bijvoorbeeld volgens de NL/SfB of VMSW coderingen.

4. Categories

Categories zijn speciale eigenschappen, welke zijn gebaseerd op een element overschrijvende functionaliteit in ARCHICAD.
Bijvoorbeeld de 'Renovation status', ‘Structural function’ of de Position van het element.

5. Properties

Properties zijn eigenschappen die aan elementen zijn toegevoegd, maar geen directe invloed hebben op het uiterlijk (bijvoorbeeld de brandwerendheid). Deze informatie is gekoppeld aan een element en kan beheerd worden vanaf een centrale locatie: de Property Manager. In het volgende artikel wordt besproken hoe deze ARCHICAD Properties worden beheerd.​

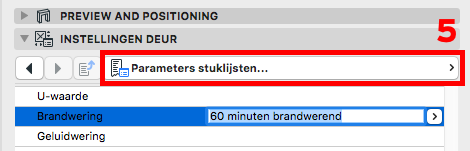

6.Omschrijving

Deze eigenschappen zijn gekoppeld aan bibliotheekobjecten zoals ramen, deuren en objecten. Dit is een verouderde functionaliteit die in ARCHICAD objecten gebouwd is om vooraf productinformatie te kunnen toevoegen aan een object. Dit kan vanaf ARCHICAD 20 met de ARCHICAD Properties geregeld worden.

Naast productinformatie zijn bepaalde parameterstuklijsten ook gekoppeld aan een weergave in de plattegrond. Denk hierbij bijvoorbeeld aan het brandwerendheidsymbool van deuren dat gekoppeld is aan de parameter Brandwering. Dit kan vanaf ARCHICAD 20 gedaan worden met de Property voor Brandwerendheid. Deze kan met het label Brandweerstand (KM) 23 aan de gewenste onderdelen gehangen worden.
