Tegelijkertijd aanpassen van meerdere Layer Combinations
Layer Combination kunnen in de Layer Settings alleen één per keer worden aangepast. Soms is het handig om meerdere lagencombinaties tegelijkertijd aan te kunnen passen. Bijvoorbeeld om de Layer Intersection Group Number van verborgen lagen een ander nummer te geven, zodat de verborgen lagen geen ongewenste verbindingen aangaan met zichtbare elementen

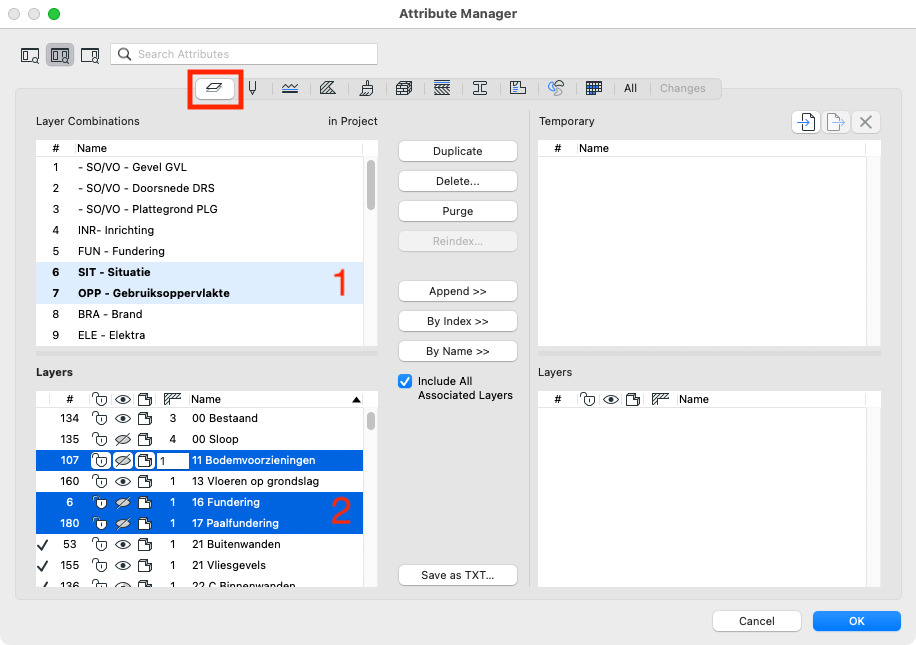

- Open via het menu Options de Attribute Manager
- Kies het tabblad van de Layers
- Selecteer één of meerdere Layer Combinations (1)
- Selecteer in het vak daaronder één of meerdere lagen (2). Constateer dat de highlight van de geselecteerde Layer combinaties verandert van donkerblauw naar lichtblauw
- Pas in de bovenste van de geselecteerde lagen de vergrendeling, de zichtbaarheid, Shaded/Wireframe en de Layer Intersection Group Number naar wens aan
- Bevestig met OK de wijzigingen
Bekijk de techniek in deze video
