Surfaces (texturen) maken en bewerken

Surfaces (texturen) maken en bewerken

Surfaces geven het uiterlijk van materialen weer. Deze kunnen worden gekoppeld aan de bouwmaterialen ofwel Building Materials.

Aanmaken Surface

  1. Ga naar het menu Options > Element Attributes > Surfaces…

  2. Kies voor ‘New...' > ‘New from Catalog’ (nieuwe Surface uit de Archicad bibliotheek) of 'Duplicate' (een bestaande Surface gebruiken als basis)
New from Catalog:
  1. Selecteer een Surface uit de bibliotheek
  2. Pas de naam van de nieuwe Surface zonodig aan
  3. Klik op OK
Duplicate:
  1. Geef de nieuwe Surface een passende naam
  2. Pas de instellingen naar wens aan, bijvoorbeeld:
    1. Geef de Surface een oppervlakte kleur en stel transparantie en reflectie in
      Dit kan bij het onderdeel 'Exposure to light'
    2. Kies  voor een (andere) Vectorial Hatching (Lijn Arcering) met de gewenste pen
    3. Kies eventueel voor een textuur:
      1. Klik op Search
      2. Kies in de lijst een gewenste textuur of zoek via ‘Add…’ in de Verkenner/Finder naar een eigen gemaakte afbeelding
      3. Klik op OK
      4. Geef de textuur de juiste verhoudingen
  3. Klik op OK

Aanpassen Surface

Aanpassen binnen Archicad

  1. Ga naar het menu Options > Element Attributes > Surfaces…
  2. Selecteer de gewenste Surface
  3. Pas de instellingen naar wens aan, bijvoorbeeld:
    1. Geef de Surface een oppervlakte kleur en stel transparantie en reflectie in
      Dit kan bij het onderdeel 'Exposure to light'
    2. Kies  voor een (andere) Vectorial Hatching (Lijn Arcering) met de gewenste pen
    3. Kies eventueel voor een textuur:
      1. Klik op Search
      2. Kies in de lijst een gewenste textuur of zoek via ‘Add…’ in de Verkenner/Finder naar een eigen gemaakte afbeelding
      3. Klik op OK
      4. Geef de textuur de juiste verhoudingen
Gebruik de textuur op een element van 1x1m om de
verhoudingen te controleren.
  1. Klik op OK

Aanpassen in een fotobewerkingsprogramma

Om de afbeelding, behorende bij een Surface, te kunnen bewerken in een bewerkingsprogramma zoals Photoshop dient de afbeelding geëxporteerd te worden uit de Archicad bibliotheek.

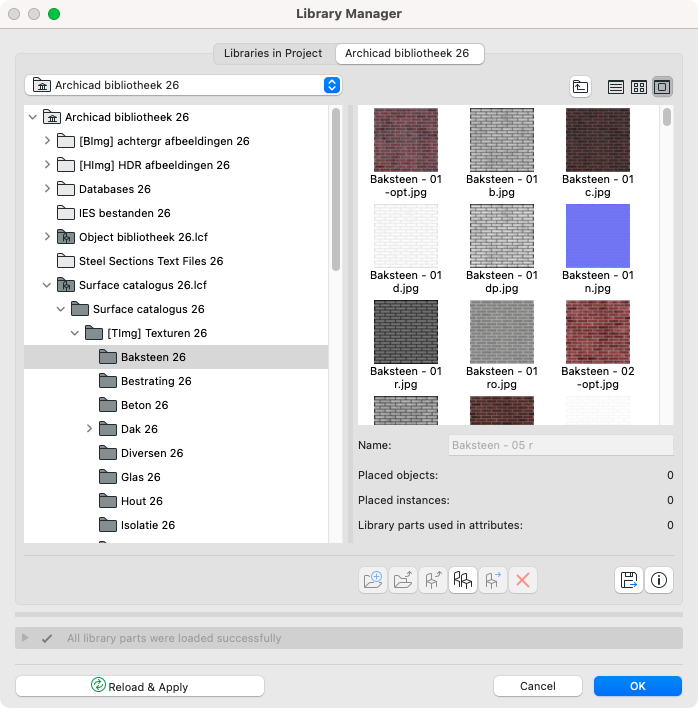

  1. Ga naar File > Libraries and Objects > Library Manager...
  2. Selecteer de Archicad bibliotheek van de Archicad versie waarin gewerkt wordt
  3. Klik op de tab 'Archicad bibliotheek XX'
  4. Navigeer in de boomstructuur naar 'Surface catalogus XX.lcf' > 'Surface catalogus XX' > '[TImg] Texturen XX' > map naar keuze
  5. Selecteer de gewenste jpg afbeelding(en)
  6. Export selected library item(s) into local folder
  7. Kies een bestandsnaam en locatie
  8. Klik op Export
  9. De afbeelding kan nu bewerkt worden. Hierna kan de afbeelding toegepast worden in een bestaande Surface, door in het instellingenvenster van de bewuste textuur te klikken op 'Browse for Image'
Elementen van hetzelfde gereedschap met dezelfde textuur sluiten als ze in hetzelfde vlak liggen, naadloos aan in 3D. Is er wel een lijn gewenst tussen deze element, maak dan een kopie van de Surface aan en gebruik deze voor de aansluitende elementen deze 'verschillende' Surfaces.
