Trappen maken
Tekenen van een Trap
Het maken van een trap gebeurt met de Stair Tool. Selecteer het trapgereedschap en open met Ctrl+T / Cmd+T het instellingen venster. Op voorhand kan hierin bij het onderdeel "Rules and Standards" worden gedefinieerd aan welke regelgeving de trap moet voldoen. Tijdens het tekenen van de trap wordt door Archicad automatisch voldaan aan deze regels. Past de gekozen geometrie niet, conform de regels dan worden er automatisch alternatieven getoond, via een pop-up venster.
Teken de vorm van de trap met behulp van de opties in het Pet Palette. Of kies ervoor om eerst de omtrek of looplijn van de trap te tekenen met het lijn- of cirkel gereedschap. Selecteer vervolgens het trap gereedschap en klik met de magic wand (spatiebalk) op de looplijn om de trap door Archicad te laten genereren.
Wanneer er gebruik wordt gemaakt van favorieten dan kan meteen getekend worden met vooraf ingestelde trap eigenschappen. Na het plaatsen van de trap is elk onderdeel apart aan te passen met de Edit Modus.
De Nederlandse woningbouwtrap
In Nederland hebben we de uitdaging om trappen in de meest kleine ruimte te plaatsen wat is toegestaan. Hoe dit het beste kan worden opgebouwd is te lezen in het artikel over de het modelleren van een Nederlandse woningbouwtrap met het trapgereedschap.
Vluchtrap
Een vluchttrap met geprofileerde trede en UNP profielen als trapbomen kan eenvoudig worden gemaakt in Archicad

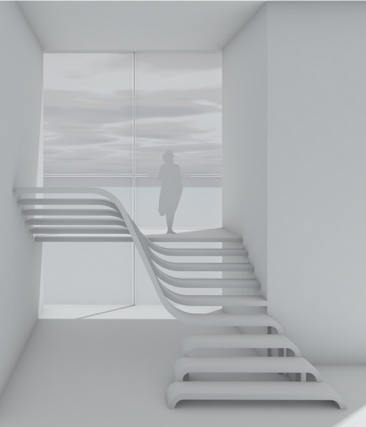

Uitdagende trappen
- Eigen gecreëerde trap met stalen boom
- U-vormige trap
- Trap met bordes
- Trap met afgeronde traptrede
- Aanpassen van een trede
- Spiltrap - basisvorm maken
- Spiltrap - met metalen treden
