Verjongen van de dakvoet
Een dakvlak met een verjonging kan op verschillende manieren gemodelleerd worden. Hieronder zijn twee voorbeelden, waarin ook het detailniveau van het model kan worden meegewogen in de keuzeoptie. Beide opties zijn overigens ook te combineren.

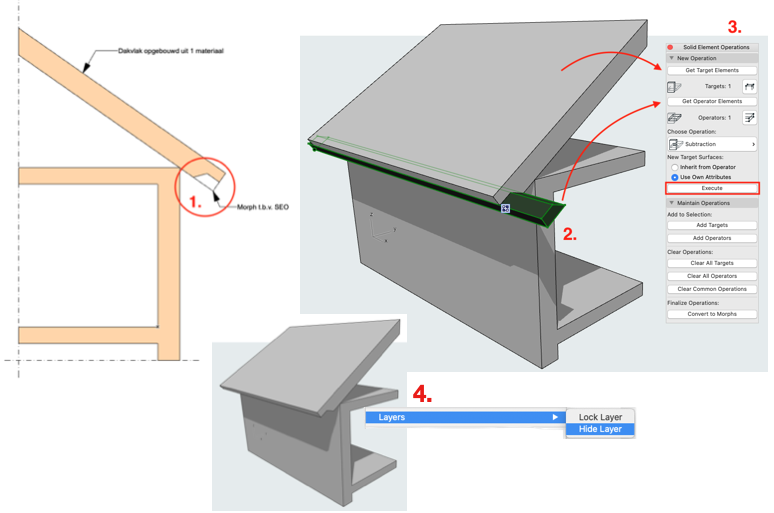

Een dakvlak verjongen met behulp van een Solid Element Operation (SEO).
In de ontwerpfase, waarbij het dakvlak is opgebouwd uit een ‘basic’ element met één bouwmateriaal kan een SEO in combinatie met een Morph worden toegepast.
- Teken in een doorsnede venster de contra-vorm van de verjonging met het Morph gereedschap. Kies voor de geometrie methode ‘Polygonal’
- Schakel naar het 3D venster en gebruik de Push-Pull methode om de Morph op te rekken langs de dakvoet
- Gebruik een Solid Element Operation om het volume van de Morph uit het dakelement te verwijderen: Design > Solid Element Operations…
- Zet de laag, waarop de morph is getekend ‘uit’ om deze niet te zien in het model. Selecteer de Morph > Rechter muisknop menu > Layers > Hide Layer

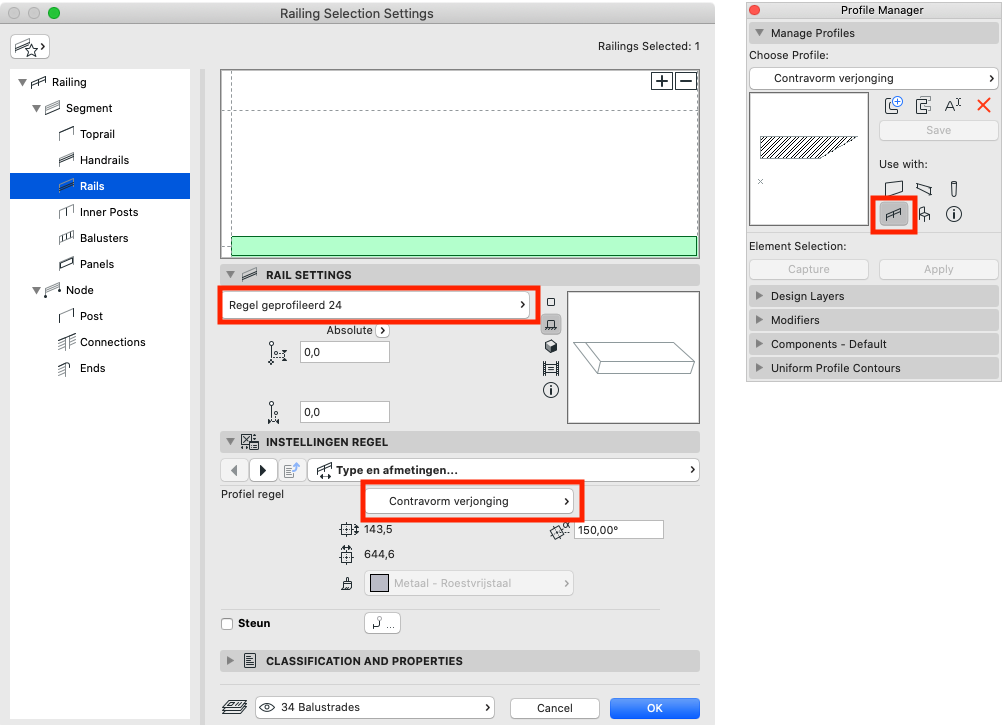

Als variatie kan de contra-vorm ook gemodelleerd worden met een Railing element.
- Teken de contra-vorm in een Complex Profile en maak deze geschikt voor Railings
- Maak een eenvoudige Railing met slechts één Rail van het type Regel geprofileerd met deze Complex Profile
- Plaats de Railing associatief aan de rand van het dak en haal het met behulp van SEO van het dak af

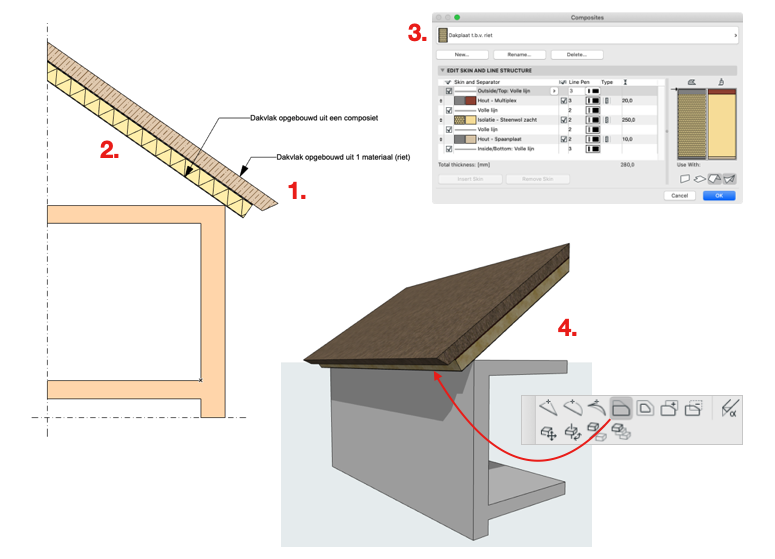

Een dakopbouw opgebouwd uit meerdere elementen.
Bij de uitwerking van het model is het wenselijk om meer detail met betrekking tot materialen aan te brengen. Ook kan het makkelijk zijn om de dakelementen onafhankelijk van de dakafwerking te beheren. Modelleer beide onderdelen dan losvan elkaar.
- Teken de dakafwerking met de Roof Tool als Composite met 1 materiaal. In dit voorbeeld is het materiaal ‘riet’ toegepast.
- Kopieer in het doorsnede venster het dakelement en verplaats het in de hoogte naar de gewenste positie
- Verander het dakelement van een eenlaags composiet naar een meerlaagse composiet met de gewenste opbouw (dakelement met onderplaat isolatie en schroefplaat)
- Gebruik Offset uit het Pet Palette om de dakplaat te verjongen t.o.v. de dakafwerking
- Teken beide elementen op aparte lagen (bijv. 27 daken en 47 dakafwerking) om ze onafhankelijk van elkaar zichtbaar te kunnen maken in het model.
