Weergave volgorde - Display Order
De Display Order is de weergave volgorde waarmee bepaald wordt welk element een ander element kan afdekken. In de plattegrond staan de elementen in een vaste volgorde, maar deze kan naar wens worden veranderd.
De presentatie van de plattegrond is niet hetzelfde als een 3D bovenaanzicht maar een symbolische weergave van het 3D model. De volgorde kan ook zo veranderd worden dat de presentatie in de plattegrond afwijkt van een 3D bovenaanzicht van diezelfde verdieping. Het kan daardoor bijvoorbeeld zijn dat een vloer die onder een wand staat tóch de wand in plattegrond afdekt.
Weergave volgorde
Bij het tekenen van een project met Archicad worden overlappende elementen getekend volgens een vastgestelde tekenvolgorde. Standaard worden de elementen getekend in een volgorde die gebruikelijk is in bouwkundige tekeningen. De weergave volgorde wordt bepaald door drie mechanismen:
- Display Order
- Elementklassen
- Moment van plaatsing
Display Order Level
Er zijn 14 Display Order Levels waar een element op kan staan. Is het Display Order van het element hoger dan dat van een ander element dan zal dat worden afgedekt. Ieder type element heeft een eigen Default Display Order Level waarop deze standaard wordt geplaatst. Lijnen worden bijvoorbeeld standaard boven 3D elementen geplaatst.
Default Display Order Level bij eerste plaatsing | ||||
Zone Stamp | 10 | MEP Routing | 8 | |
Text | 10 | MEP Equipment | 8 | |
Label | 10 | Lamp | 8 | |
Text Radial Dimension | 10 | Object | 8 | |
Text Dimension | 10 | Grid | 8 | |
Text Angle Dimension | 10 | Railing | 7 | |
Text Level Dimension | 10 | Door and Window Marker | 7 | |
Interior Elevation Marker | 10 | Morph | 7 | |
Elevation Marker | 10 | Shell and Skylight | 7 | |
Section Marker | 10 | Roof and Skylight | 7 | |
Angle Dimension | 10 | Wall, Window, Doors and Wall End | 7 | |
Radial Dimension | 10 | Stair | 7 | |
Level Dimension | 10 | Curtain Wall | 7 | |
Dimension | 10 | Slab | 7 | |
Detail Marker | 9 | Mesh | 7 | |
Worksheet Marker | 9 | Fill | 6 | |
Change Marker | 9 | Zone | 6 | |
Spline | 9 | Drawing | 5 | |
Polyline | 9 | Figure | 5 | |
Circle | 9 | |||
Line | 9 | |||
Beam | 9 | |||
Elementklassen
Binnen dezelfde Display Order Level hebben de verschillende gereedschappen een vaste volgorde . Bijvoorbeeld een tekst staat boven een wand en beide staan boven 2D arceringen.
Elementklassen (Volgorde binnen hetzelfde Display Order Level) | ||||
Zone Stamp | 41 | Spline | 20 | |
MEP Routing | 40 | Polyline | 19 | |
MEP Equipment | 39 | Circle | 18 | |
Railing | 38 | Line | 17 | |
Text | 37 | Lamp | 16 | |
Label | 36 | Object | 15 | |
Text Radial Dimension | 35 | Grid | 14 | |
Text Dimension | 34 | Beam | 13 | |
Text Angle Dimension | 33 | Morph | 12 | |
Text Level Dimension | 32 | Shell and Skylight | 11 | |
Detail Marker | 31 | Roof and Skylight | 10 | |
Worksheet Marker | 30 | Wall, Window, Doors and Wall End | 9 | |
Interior Elevation Marker | 29 | Stair | 8 | |
Door and Window Marker | 28 | Curtain Wall | 7 | |
Elevation Marker | 27 | Slab | 6 | |
Section Marker | 26 | Mesh | 5 | |
Angle Dimension | 25 | Fill | 4 | |
Radial Dimension | 24 | Zone | 3 | |
Level Dimension | 23 | Drawing | 2 | |
Dimension | 22 | Figure | 1 | |
Change Marker | 21 | |||
Moment van plaatsing
Is zowel de Display Order Level als de elementklasse gelijk, dan bepaald het moment van plaatsing de volgorde. Elementen die later zijn geplaatst komen dan boven de eerder geplaatste elementen te staan.
Weergave volgorde in doorsneden en aanzichten
De weergave volgorde geldt in doorsneden en aanzichten maar gedeeltelijk. Vanaf Archicad 26 worden alle 3D elementen getoond in de positie die ze in 3D hebben en kunnen niet van volgorde worden veranderd. Het Display Order Level voor alle 3D elementen is tussen 7 en 8. De elementklasse en 'moment van plaatsing' gelden ook niet voor deze 3D elementen.
Voor alle toegevoegde annotaties geldt de tekenvolgorde wel. Er is één uitzondering, namelijk de arceringen (Fill) hebben een voorkeurs Display Order Level van 9 (6 in de plattegrond). De arceringen dekken daarom meteen de 3D elementen van een aanzicht of snede af.
Beïnvloeden van de weergave volgorde
De standaard weergave volgorde van Archicad is in de meeste gevallen geschikt, maar het kan zijn dat elementen op een andere positie geplaatst moeten worden. In de meeste gevallen kan dit worden gedaan door de Display Order Level te veranderen, maar in andere gevallen kan het moment van plaatsing worden veranderd:
Display Order
Als elementen worden geselecteerd kan in het rechtermuisknop menu worden gekozen voor Display Order en dan voor Bring to Front, Bring Forward, Send Backward of Send to Back. Onder Window > Toolbar > Arrange Elements zijn deze functies als knoppen beschikbaar en daar is nog een extra optie Reset Default Order.

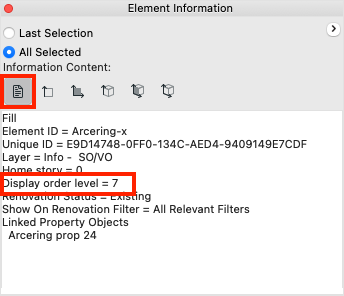

Het huidige Display Order Level kan bekeken worden via Window > Palettes > Element Information (vanaf Archicad 23).
Op nieuw geplaatste elementen werken de commando's als volgt:
- Bring Forward: bij dit commando zullen geselecteerde elementen één Display Order Level naar voren worden geplaatst.
- Bring to Front : bij deze opdracht bekijkt Archicad wat het hoogste Display Level is van alle elementen van het geopende venster (ook van elementen op verborgen lagen) en zet de geselecteerde element daarboven. Er wordt dan ook rekening gehouden met de Elementklasse.
- Send Backward: bij dit commando zullen geselecteerde elementen één Display Order Level naar achteren worden geplaatst
- Send to Back : bij dit commando bekijkt Archicad wat het laagste Display Level is van alle elementen van het geopende venster (ook van elementen op verborgen lagen) en zet de geselecteerde element daaronder. Er wordt dan ook rekening gehouden met de Elementklasse.
- Reset Default Order: met deze opdracht worden de standaard Display Order Levels hersteld.
Elementklassen
De volgorde van de elementklassen is niet door de gebruiker te beïnvloeden.
Moment van plaatsing
Elementen die eerder zijn geplaatst kunnen naar een eerder moment worden verplaatst door deze te verwijderen via Edit > Cut en weer terug te plaatsen via Edit > Paste.
Bij ramen en deuren is Cut/Paste niet mogelijk. Dan kunnen met het pipetje de eigenschappen van de eerst geplaatste deur/raam overgenomen te worden en het element verwijderd worden. Vervolgens wordt met de opgezogen eigenschappen een nieuwe identieke deur/raam worden geplaatst. Daarna ligt dit element bovenop.
Praktisch advies
Gebruik Bring Forward/Send Backward
De onderste en bovenste vijf Display Order Levels worden vrijgelaten, zodat elementen altijd een stukje hoger of lager kunnen worden verzet. Elementen kunnen dus zowel naar boven als naar beneden worden verplaatst. Voor maximale vrijheid kunnen 3D elementen naar beneden worden verplaatst en 2D elementen naar boven:
- Advies voor 3D elementen
Voor het aanpassen van 3D elementen is het verstandig om de juist de elementen die iets foutief afdekken naar achter te plaatsen (Send Backward) dan de elementen die zichtbaar moeten worden naar voren te brengen. Naar voren brengen van 3D elementen kan op een gegeven moment een conflict geven met de 2D elementen. - Advies voor 2D elementen
Annotatie zoals lijnen, teksten en maatvoeringen kunnen het beste naar voren (Bring Forward) worden gehaald.
Het gebruik van Bring to Front en Send to Back wordt afgeraden, omdat dan te snel het bovenste of onderste Level wordt bereikt. Gebruik in plaats daarvan Bring Forward en Send Backward.
Als bij de eerste keer Bring Forward of Send Backward niet het gewenste effect wordt verkregen, gebruik dan de sneltoets Command + B / Control + B om het laatste commando te herhalen. Met deze sneltoets kan ieder commando nogmaals uitgevoerd worden.
Wanneer elementen van verschillende typen naar voren of naar achteren worden gestuurd, zullen ze alle bestaande elementen overlappen (of worden overlapt) en hun volgorde ten opzichte van elkaar behouden.
Waarschuwingsmelding
Het kan zijn dat het onderste of bovenste niveau wordt bereikt. Dan verschijnen deze meldingen:
- Cannot bring some element(s) any closer. Top stack level reached.
- Cannot bring some element(s) any farther. Bottom stack level reached.
Dit kan worden opgelost door de niet-geselecteerd elementen juist de tegenoverstelde kant te verplaatsen. In het algemeen gebeurt dit omdat overvloedig de Display Order Level is gewijzigd. Selecteer in dit geval alle elementen en herstel de standaard volgorde via Edit > Reset Default Order. De standaard volgorde biedt namelijk in de meeste gevallen de beste representatie. Volg daarna het advies voor 3D elementen en 2D elementen .
Zone
De arcering van de Zone bevindt zich bij plaatsing op Display Order Level 6 en de bijbehorende Zone Stempel bevindt zich minimaal op 10
Het Display Order Level van de Zone Stempel is alleen te verhogen als de bijbehorende Zone hoger is dan 10.
Hotlinked Modules
Elementen uit modules kunnen niet in Display Order worden aangepast, ook niet als de hele module wordt geselecteerd.
Cover Fills
Elementen kunnen alleen een ander element afdekken als deze een dekkende arcering bevat. In veel gevallen kan deze aan worden gezet in het tabblad Floor Plan and Section van het Settings venster van het betreffende element.
Zone Stempels
De Zone Stempel zelf is niet van weergave volgorde te veranderen. Het is essentieel dat de Zone Stempel altijd boven de Zone arcering staat. Daarom past de positie van de Zone Stempel zich aan de Zone Arcering aan. Wordt de Zone verhoogd, dan gaat de Zone Stempel mee naar boven. Wordt de Zone verlaagd, dan blijft de Zone Stempel op het oorspronkelijke niveau staan. Eventueel kan een Reset Default Order om een Zone Stempel naar beneden te plaatsen (minimaal niveau 10)
Export naar DWG
In DXF/DWG-uitvoer zijn alle elementen transparant. Dat betekent dat verborgen of gedeeltelijk overlappende elementen volledig zichtbaar zijn. In de DXF-DWG Translator is een optie beschikbaar om extra dekkende arceringen toe te voegen. De optie 'Export Fill Backgrounds as additional Solid Hatches' is te vinden bij File > Interoperability - DXF-DWG Translator onder het tabblad Settings > Attributes > Fills > Methods.
