Werkmethodiek: Hotlinked Modules met “In Place Editing”

Werkmethodiek: Hotlinked Modules met “In Place Editing”

Er kan op verschillende manieren met Hotlink Modules worden gewerkt. Bij deze methode worden alle modules vanuit hetzelfde bestand als het hoofdmodel gemaakt. Elementen worden handmatig geselecteerd of met een Marquee en vervolgens als extern module bestand opgeslagen.

Voordelen:
  1. De Modules bevatten altijd exact dezelfde attributen, lagen, filters en Design Options als het hoofdmodel
  2. Er hoeven geen aparte bestanden te worden geopend
  3. Er wordt in hetzelfde model gewerkt, de context van het hele model is zichtbaar
Nadelen:
  1. De opzet vereist nauwkeurig werken
  2. De methode werkt niet goed bij een BIMcloud, omdat de Modules eerst lokaal moeten worden opgeslagen en dan naar de BIMcloud moeten worden verplaatst
  3. Er kunnen alleen Modules worden gemaakt van één of alle verdiepingen, niet van geselecteerde verdiepingen
  4. Opslaan van Modules over alle verdiepingen is alleen mogelijk bij gebruik van de Marquee

1 Opzet In Place Editing methode

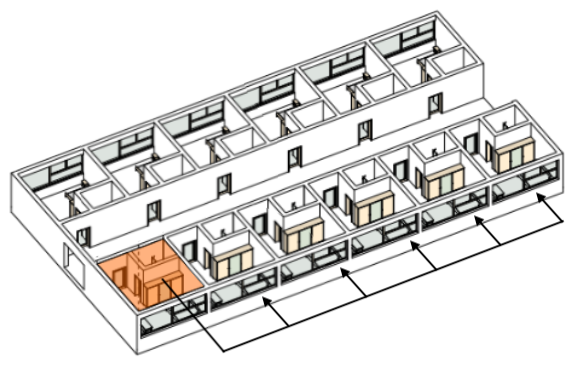

Eén van de herhalende onderdelen wordt in het model zelf uitgewerkt. Deze wordt middels een handmatige selectie of een selectie via  Marquee aangemaakt. De module kan daarna meerdere keren worden verplaatst. Bij wijziging worden de originele elementen opgezocht, aangepast en opnieuw onder dezelfde naam opgeslagen.

2a Opslaan van Modules via selectie

Selecteer de onderdelen die de module moeten vormen in de plattegrond en sla deze via File > External Content > Save Selection as Module op. Dit resulteert altijd in een Single-Story Module.

Het handmatig selecteren kan worden gestroomlijnd door de elementen te groeperen:
  1. Elementen kunnen worden geselecteerd en via Edit > Grouping worden gegroepeerd
  2. Een eerder geplaatste module kan worden verbroken. Selecteer de gehele Module en hef de verbinding op via het rechtermuisknop menu Break Hotlink of File > External Content > Break Hotlink (Embed Elements). Alle onderdelen uit de oorspronkelijke Module behoren dan tot één Group
Zorg dat Suspend Groups niet is ingedrukt, zodat alle onderdelen van de Module worden geslecteerd

2b Opslaan van Module via Marquee

Plaats een Marquee om de elementen heen en sla op via File > External Content > Save Selection as Module. Een dunne Marquee zorgt voor een Single-Story Module, een dikke Marquee slaat alle verdiepingenop in een Module en wordt een zogenaamde Multi-Story Module.

Het maken van Modules met een Marquee kan op de volgende manier worden gestroomlijnd:
  1. Teken in een speciale laag de contour van de Marquee met het (Poly-) lijngereedschap of een Fill (bijvoorbeeld 25%). De contour wordt dan gebruikt als basis voor de Marquee. Gebruik dan tijdens het plaatsen van de Marquee de Magic Wand (spatiebalk) om de contour over te nemen naar de Marquee
  2. Maak een View aan voor het opslaan van Modules, zodat snel alle onderdelen in beeld kunnen worden gebracht
Zorg dat de contour niet precies op de buitenrand van de elementen wordt geplaatst, maar net iets daarbinnen. Dit voorkomt dat de oorsprong van de Module wordt beïnvloedt én dat aangrenzende onderdelen worden opgenomen
Elementen die buiten de marquee vallen kunnen worden meegenomen in de module door ze te groeperen met een hotspot die binnen de marquee geplaatst wordt.
 De groepering dient dan tijdens het opslaan van de module wel aan te staan (Suspend Groups uit).

3 Aanpassen van de Single-Story Module na verbreken

Als een Single-Story Module geplaatst is, kan iedere willekeurige Module worden verbroken, de onderdelen aangepast en opnieuw worden opgeslagen. Dit proces moet echter volgens vaste stappen verlopen:
  1. Selecteer de gehele Module en hef de verbinding op via het rechtermuisknop menu of File > External Content > Break Hotlink (Embed Elements)
  2. Maak de gewenste wijzigingen en toevoegingen
  3. Selecteer de onderdelen:
    1. Module op basis van Selectie: Selecteer alle onderdelen opnieuw, gebruikmakend van de groepering
    2. Module op basis van Marquee: Selecteer alle onderdelen door de dunne of dikke Marquee opnieuw te plaatsen, gebruikmakend van de contourlijn of Fill
  4. Sla de onderdelen op op via File > External Content > Save Selection as Module
  5. In het Opslaan-dialoogvenster vink de optie 'Apply offset/rotation of most recently broken hotlinked module' aan. Deze optie neemt de offset en rotatie over van de laatst verbroken Module, zodat de reeds geplaatste Modules niet verplaatsen

Tussendoor mogen er geen andere Modules worden verbroken of de Undo Queue leeggemaakt worden! Dit laatste kan onder andere gebeuren door het aanpassen van de Stories. Het advies is om het aantal handelingen tussen het verbreken en het opnieuw opslaan  tot het minimum te beperken.
