Maquette look in BIMx

Maquette look in BIMx

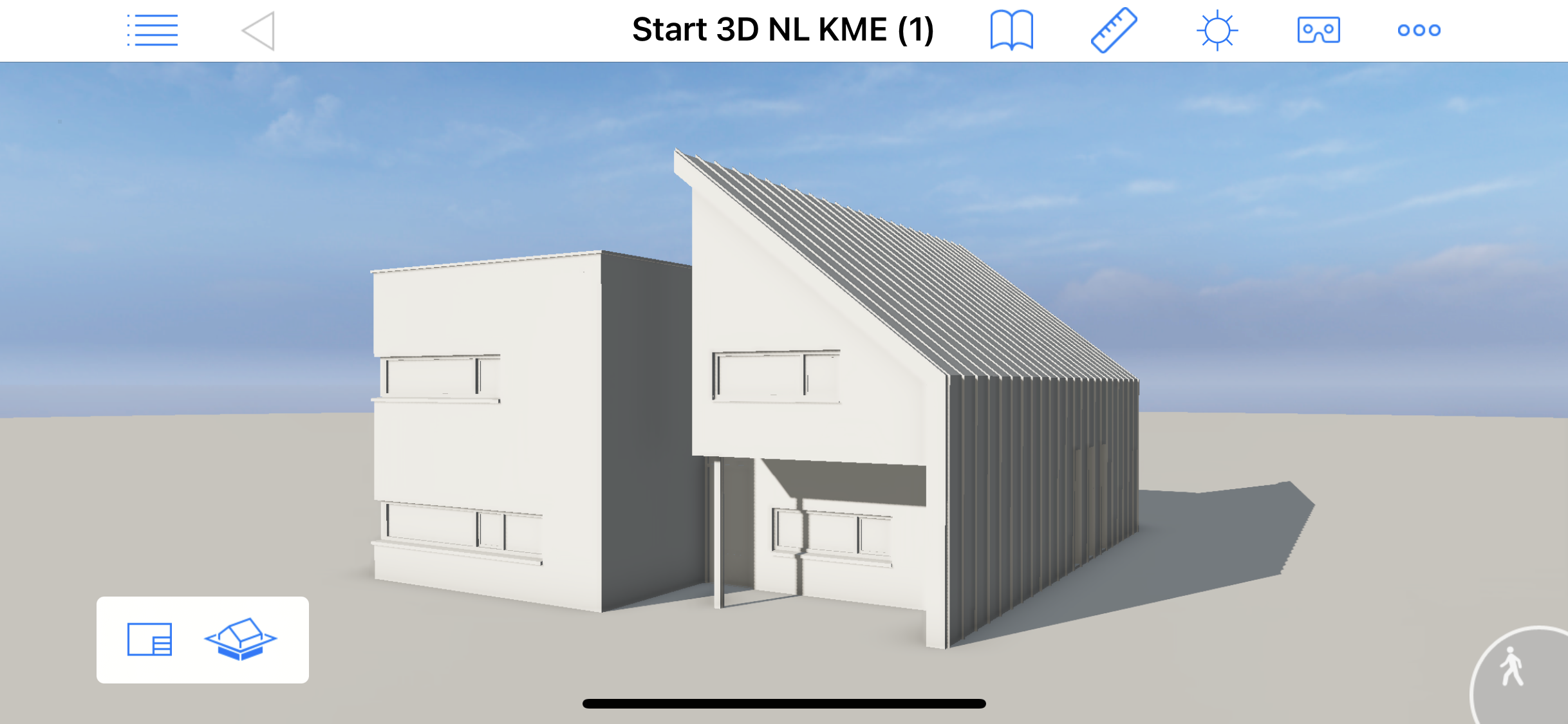

Het is mogelijk om een BIMx Hyper-model een zwart-witte maquette look te geven. In dit artikel staan twee methoden om dit te doen. In methode 1 wordt gebruik gemaakt van een Graphic Override in Archicad. Deze dient ingesteld te worden door de maker van het BIMx Hyper-model. Methode 2 kan toegepast worden door de ontvanger van het BIMx model, in de BIMx Mobile App. Hierbij wordt in de app een zwart-wit filter aangezet.

Methode 1: Graphic Override in Archicad

Methode 1 werkt met een Graphic Override in Archicad. Dit dient in Archicad ingesteld te worden door de maker van het BIMx model.
Voordeel: Deze methode is zichtbaar in alle BIMx viewers
Beperking: Glazen oppervlakken zijn niet transparant
  1. Open de Graphic Override Combinations: Document > Graphic Overrides > Graphic Override Combinations...
    of gebruik de  Graphic Override Combinations... knop in de Quick Options balk.
  1. Maak een nieuwe Graphic Override Combination aan. Met bijvoorbeeld de naam "BIMx - wit"
  1. Maak een nieuwe Graphic Override Rule aan. Met bijvoorbeeld de naam "Alle elementen wit"
  2. Stel de regel in zoals op bovenstaande afbeelding te zien is, zodat deze:
    Betrekking heeft op alle element types, alle pennen overschrijft en alle surfaces wit maakt
  3. Voeg de nieuwe Rule toe aan de Graphic Override Combination
  4. Pas de Graphic Override Combination toe op (een van) de 3D view(s) die in het BIMx Hyper-model geëxporteerd wordt

Methode 2: Shading instelling in de BIMx App

Bij de tweede methode wordt een zwart-wit filter aangezet in de BIMx app. Dit kan zelf toegepast worden door de ontvanger van het BIMx model.
Beschikbaar voor: BIMx Mobile App
Voordeel: Glazen oppervlakken blijven transparant
Beperking: De Shading instelling is enkel beschikbaar in de mobiele app
  1. Download het BIMx Hyper-model in de BIMx Mobile App
  2. Open de Settings door op de drie bolletjes te klikken
  3. Kies bij Shading voor 'Black and White'
