Zoninstraling door ramen en deuren

Zoninstraling door ramen en deuren

Met de Solar Analysis van de in Archicad geïntegreerde EcoDesigner Star kan de  blootstelling aan de zon van elke afzonderlijke externe glasopening worden bepaald, voor elk uur van het jaar. Daarmee kan inzicht worden verkregen of ruimte worden voorzien van directe zoninstraling en of deze daardoor opwarmen.

Werkmethodiek

Er zijn slechts enkele handelingen noodzakelijk om deze analyse uit te voeren
  1. De gebouwenvelop moet sluitend zijn
  2. Aanduiden Project Location en Project North
  3. De ruimtes moeten van Zones zijn voorzien geplaatst met de automatisch methode van Inner Edge
    In een vroege ontwerpfase kan er worden gekozen om één ruimte per verdieping te plaatsen
  1. Open de Energy Model Review
  2. Kies linksboven voor Update Zone en in het daarop verschijnende Update Zones Palette óók op Update All Zones
  3. Kies linksboven voor Update Energy Model Review

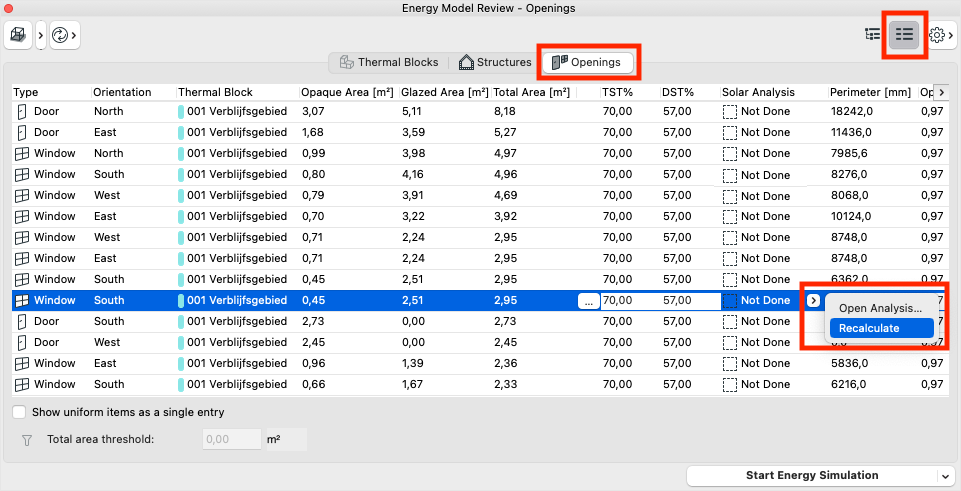

  4. Kies voor het tabblad Openings
  5. Kies rechtsboven voor de lijstweergave
  6. Rek het dialoogvenster zo ver op dat de kolom Solar Analysis in beeld komt
  7. Selecteer één van de ramen en klik op Not Done (of Done) en kies Recalculate.  Alle openingen worden nu herberekend

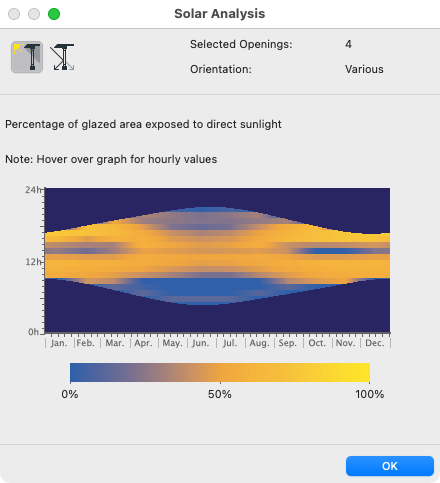

    Als linksonder de optie 'Show uniform items as a single entry' is aangevinkt, kan het zijn dat het resultaat van meerdere openingen wordt getoond

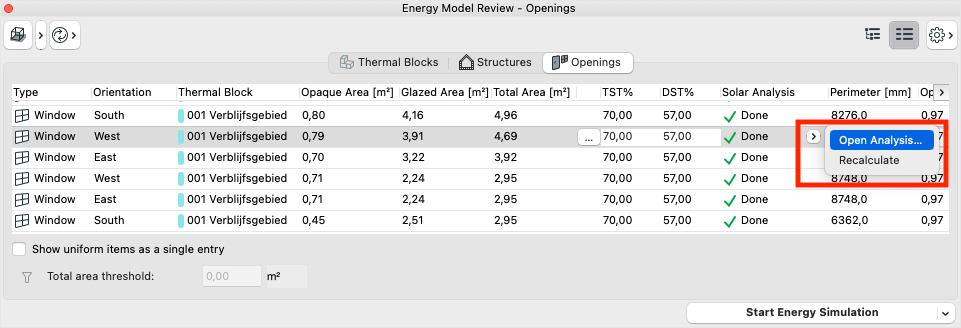

  8. Selecteer één of meerdere ramen en klik op Done > Open Analysis
    Na iedere aanpassing in het 3D model die van invloed kan zijn op de beschaduwing, dient de Recalculate opnieuw uitgevoerd te worden (ook al staat er 'Done')

Alternatieve selectiemethode

  1. Om de Solar Analysis te openen van een specifiek raam of deur kan deze in het model worden geselecteerd en via het rechtermuisknop menu Show Selection in Energy Model Review worden gevonden
  2. Er kan ook worden gekozen om de openingen in de hiërarchische weergave te tonen. Dan kan de merknaam (ID) worden opgezocht en via de Properties worden opgezocht. Eventueel kan vanuit hieruit ook de Recalculate worden uitgevoerd

Resultaat

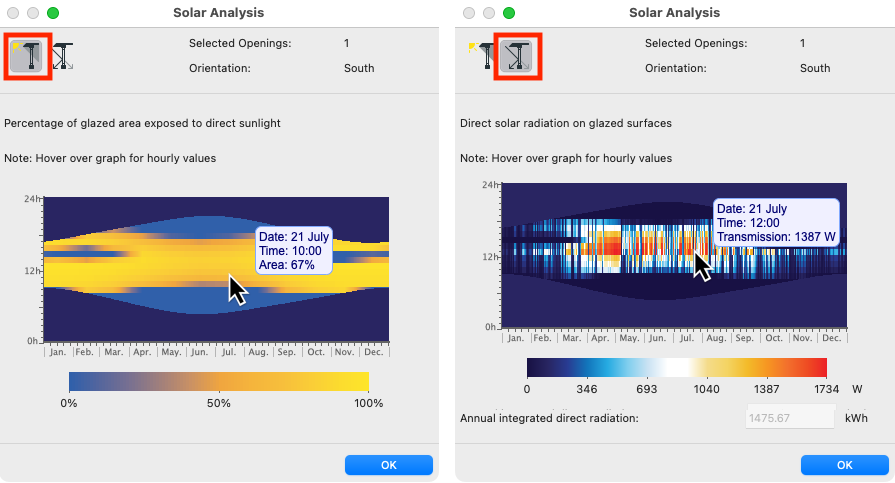

De analyse kan worden getoond als 'Percentage van het glasoppervlak dat wordt blootgesteld aan de zon' of 'Direct zonnestraling op door het glas'.
Met de muis kan over het preview worden bewogen om zo het percentage of transmissie op een bepaalde dag op een bepaalde tijd te zien.

Bijdrage van de zoninstraling aan de energiehuishouding

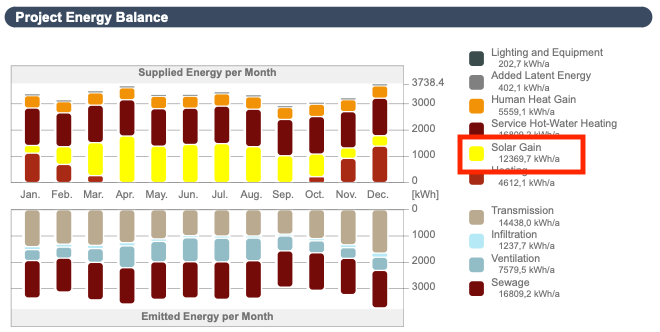

In de Solar Analysis is bij de optie 'directe zonnestraling' rechtsonder ook de door zonnestraling jaarlijks opgebouwde energie te bekijken. Dit is in het Evaluation Report terug te zien in de Solar Gain / Zone Energie

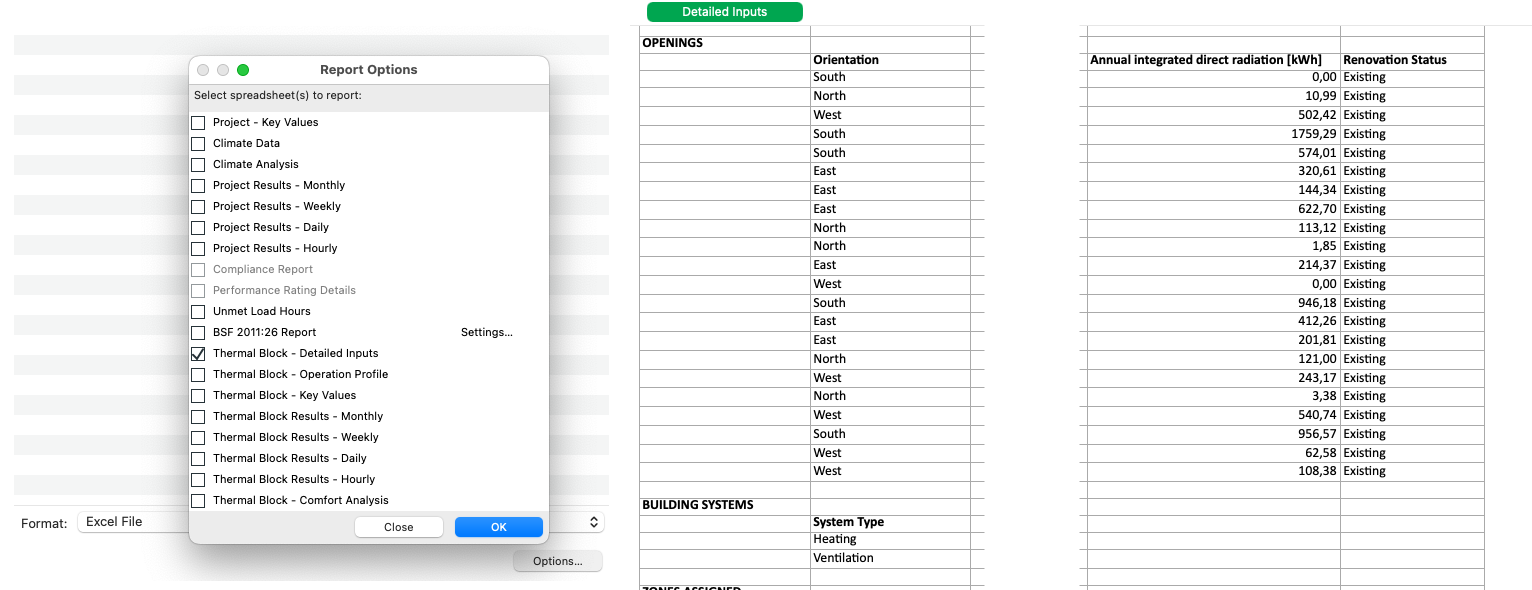

Een overzicht van de  zonnestraling van alle openingen is te verkrijgen als het Evaluation Report als Excel bestand wordt geëxporteerd. Kies dan voor de optie Thermal Block Detail Input / Klimaat zone - gedetailleerde invoer. Op deze manier kan inzicht worden verkregen welke openingen voor de grootste bijdrage zorgen en waar wellicht aan zonwering moet worden gedacht.

Met behulp van het object  Solar Path , kan de zonnestand in beeld worden gebracht
