Meetstaat Manager - Aandachtspunten Complex Profile uitlezen
Vanaf Archicad 27 KME r1 is het mogelijk om met de Meetstaat Manager voor Complex Profile wanden de waarden uit te lezen.
Vanaf Archicad 28 KME r1, is het ook mogelijk om voor balken en kolommen waarden uit te lezen. Ook bij balken en kolommen bestaande uit 1 materiaal, dienen deze niet langer als type 5 ingesteld te worden.
Bij het gebruik hiervan zijn nog wel wat aandachtspunten.
Enkel type 3 werkt
Bij de Complex Profiles werken enken type 3, dus een geheel geclassificeerd Building Material
Type 1 en 2 werken niet.
Vierkante meters uitlezen
Hiervoor moet wel in het Complex Profile aangegeven worden dat deze vierkante meter als parameter opgelijst moet worden. Anders zal er door de Meetstaat Manager 0 als waarde uitgelezen worden.
Zie voor de stappen hieronder:
- Selecteer de Complex Profile wand en klik er met de rechtermuisknop op en kies vervolgens 'Edit selected Composite/Profile...'
of
Open het betreffende profiel via de Profile Manager: Options > Complex Profiles> Profile Manager... - Selecteer de schil, of bij een balk of kolom het deel, waarvan de vierkant meters uitgelezen moeten worden
- Vink vervolgens in de Profile Manager 'List Component Area by:' aan
- Check of 'Base line' ook aangevinkt staat.
Er zal een lijn verschijnen in de schil, de Base line, waarover de vierkant meters gemeten zullen worden. - Klik op 'Save' .

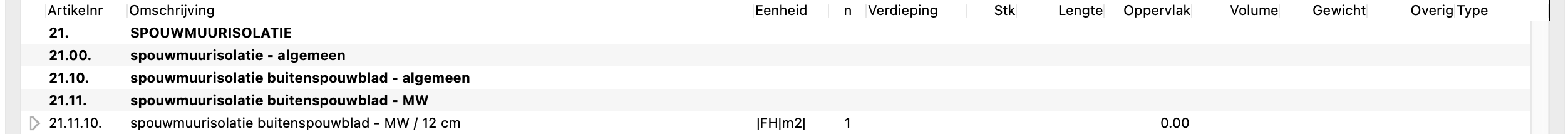

Het is nu voor de desbetreffende Complex Profile opgeslagen - Nu kan de Meetstaat Manager geopend worden en kan de oppervlakte voor het element uitgelezen worden:
Voor meer informatie over List Component Area, zie het artikel: Complex Profiles en de Profile Manager.
Alternatieve meetcode werkt niet
In de Settings van bijvoorbeeld de wand kan gekozen worden voor een waarde bij de Property 'Meeteenheid wand', dan geldt deze eenheid voor alle schillen. Dit werkt niet voor Complex Profile wanden, balken en kolommen.
Detail Meetstaat en Bouwsoft Meetstaat
De dikte van de verschillende schillen wordt niet uitgelezen. Hier komt 1,0 als dikte te staan. Bij de hoogte van de verschillende schillen zal de totaal hoogte van de wand verschijnen. De berekende hoeveelheid is correct.
Let er op dat dit dus handmatig in de excel na export aangepast moet worden om de juiste diktes en hoogtes in deze meetstaten te krijgen.
